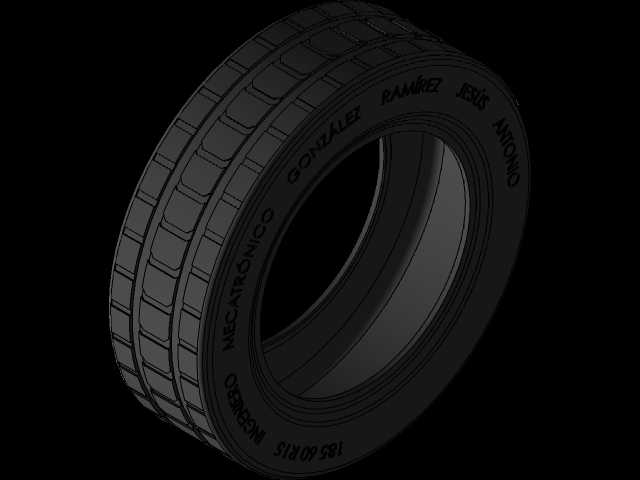

带侧壁刻字标识的乘用车子午线轮胎结构

　　日常做整车行走系统匹配时，轮胎作为直接接触路面的核心承载部件，建模阶段需要兼顾结构还原度与装配边界的准确性，这个轮胎模型的胎侧刻字细节还原度较高，能直接用于整车外观评审、数字样车装配干涉检查环节。从实际应用场景来看，这类乘用车子午线轮胎主要适配家用紧凑型、中型乘用车，日常行驶覆盖城市铺装路面、轻度非铺装路面场景，建模时胎面花纹的节距排布做了等比例还原，块状花纹的沟槽深度、花纹块倒角都按照常规民用轮胎的量产参数做了对应，能直观体现不同花纹块的接地受力分布特征，做整车动力学仿真时可以直接提取胎面轮廓做接地面积计算参考。设计思路上，胎体部分采用了等壁厚曲面建模逻辑，胎圈位置的加厚结构、胎侧的弧形过渡都还原了量产轮胎的成型特征，

　　胎侧的刻字区域采用曲面包覆文字草图后做浅浮雕凸起处理，文字深度控制在0.3-0.5mm区间，和实际轮胎硫化成型后的刻字凸起高度一致，不会出现装配时剐蹭轮拱内衬的问题。安装边界方面，这个轮胎适配常规16英寸乘用车轮毂，胎圈座的直径、胎圈的宽度都和标准轮毂的安装尺寸匹配，整体轮胎外径控制在650mm左右，断面宽度205mm，扁平比60，装配到对应轮毂后，轮心到胎面的半径尺寸公差控制在±2mm内，做整车总布置时可以直接调用模型校核轮眉间隙、转向最大角度时的轮胎与摆臂、减震器的干涉距离。胎面的花纹块排布做了变节距设计，不同宽度的花纹块交替排列，能还原量产轮胎降低行驶共振噪音的设计逻辑，花纹沟槽的排水角度按照常规子午线轮胎的设计做了倾斜处理，

　　横向沟槽与纵向主排水沟的连通结构完整，做雨天行驶的水滑仿真时可以直接提取沟槽流道做流体分析参考。胎侧的标识区域除了品牌文字外，还预留了规格参数、载荷指数、速度级别的刻字位置，后续做不同配置车型的轮胎衍生设计时，只需要替换对应文字草图就能快速生成不同标识版本的轮胎模型，不需要重新构建胎侧曲面。胎体内部的轮廓按照子午线轮胎的帘线排布角度做了参考曲面预留，做轮胎结构有限元分析时，可以直接基于现有曲面抽取帘线层、气密层的分层结构，减少重复建模的工作量。实际装车匹配时，这个轮胎的静负荷半径按照标准胎压下的变形量做了对应预留，胎侧的变形区域曲面做了平滑过渡，不会出现仿真计算时网格畸变的问题，做整车平顺性仿真时可以直接赋予对应橡胶材料参数后调用。和轮毂的配合面做了过盈配合的尺寸预留，胎圈与轮毂接触的密封面做了高光顺度处理，没有多余的曲面棱角，能还原实际轮胎充气后胎圈与轮毂紧密贴合密封的结构特征，不会出现装配仿真时密封面错位的问题。
