商用车底盘用筒式液压减震构件

　　在商用车底盘悬挂系统的匹配设计中，这类筒式液压阻尼构件是决定行驶平顺性与轮胎抓地稳定性的核心部件之一，日常作业场景覆盖公路干线货运、工程渣土运输、矿区非铺装路面行驶等多种复杂工况，主要作用是吸收车架与车桥之间因路面颠簸产生的往复冲击能量，避免钢板弹簧等弹性元件产生余振，减少货台的垂直加速度波动，既能够降低运输过程中易碎货物的破损率，也能减少底盘各连接点的交变应力集中，延长车架、转向节等结构件的疲劳寿命。从功能实现逻辑来看，该构件采用双筒式液压阻尼结构，内部设置流通阀、压缩阀、伸张阀、补偿阀四个阀系，在车轮受冲击向上跳动的压缩行程中，阻尼油液通过阀系孔隙产生节流阻力，将冲击动能转化为热能耗散；在车轮回落的伸张行程中，

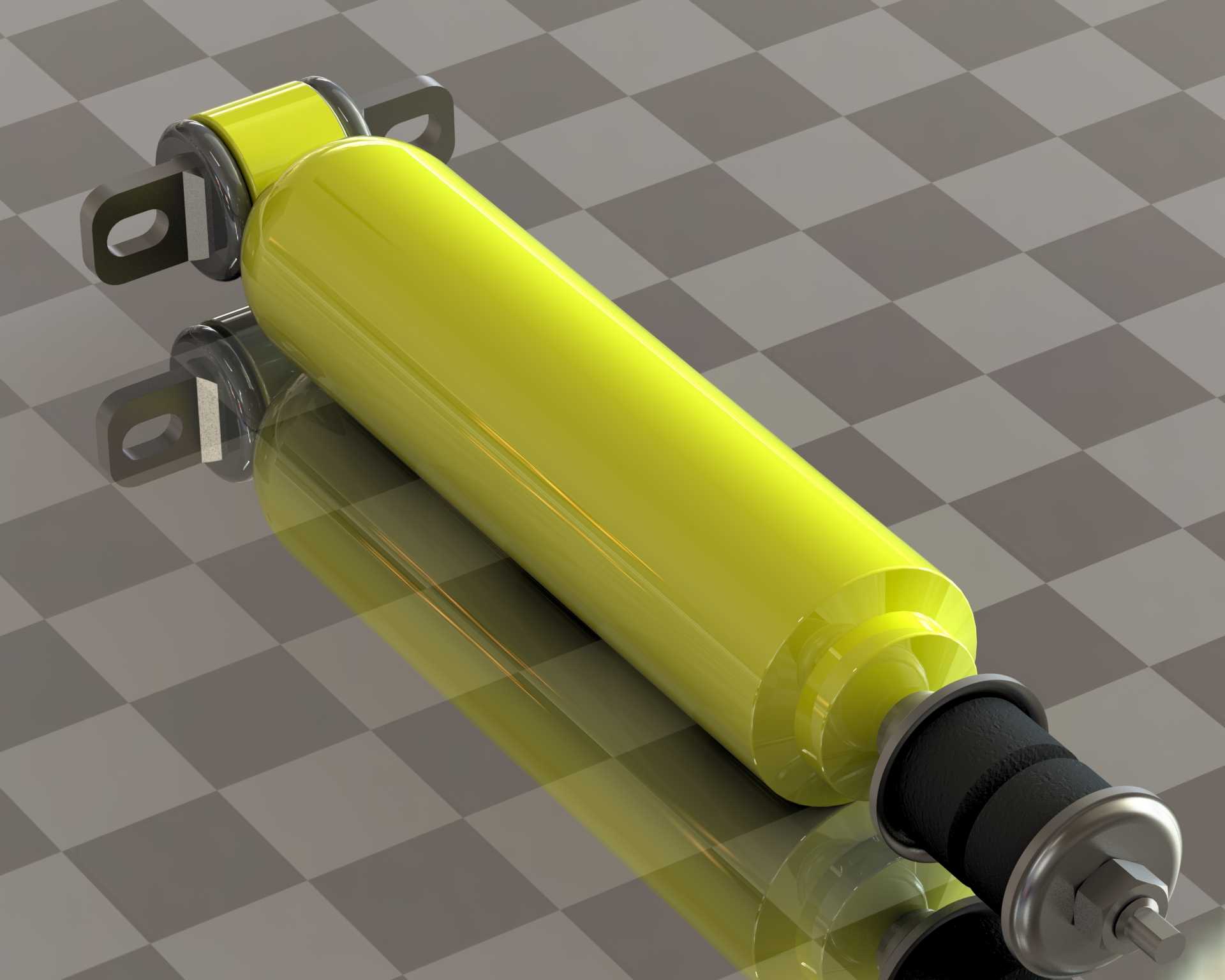

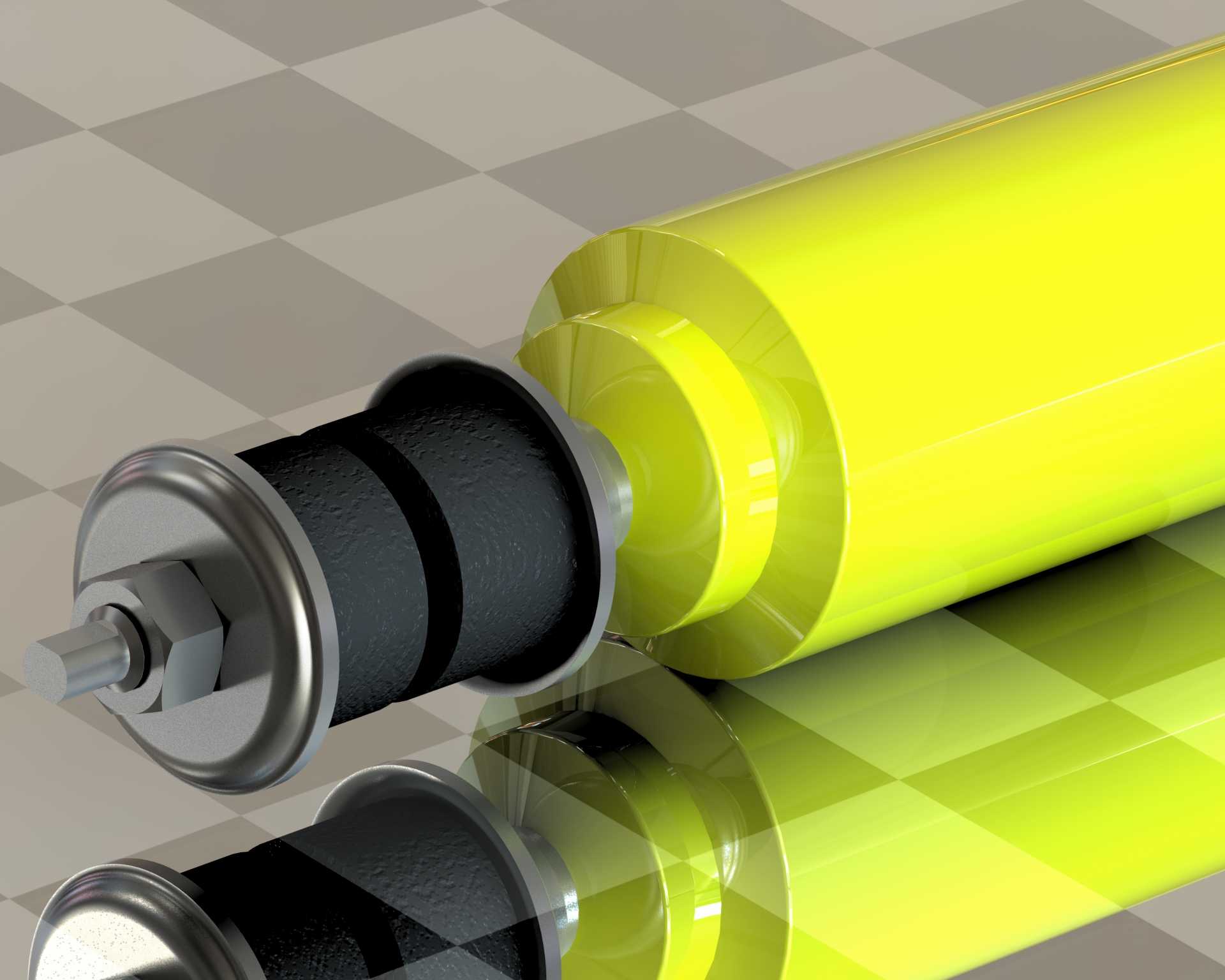

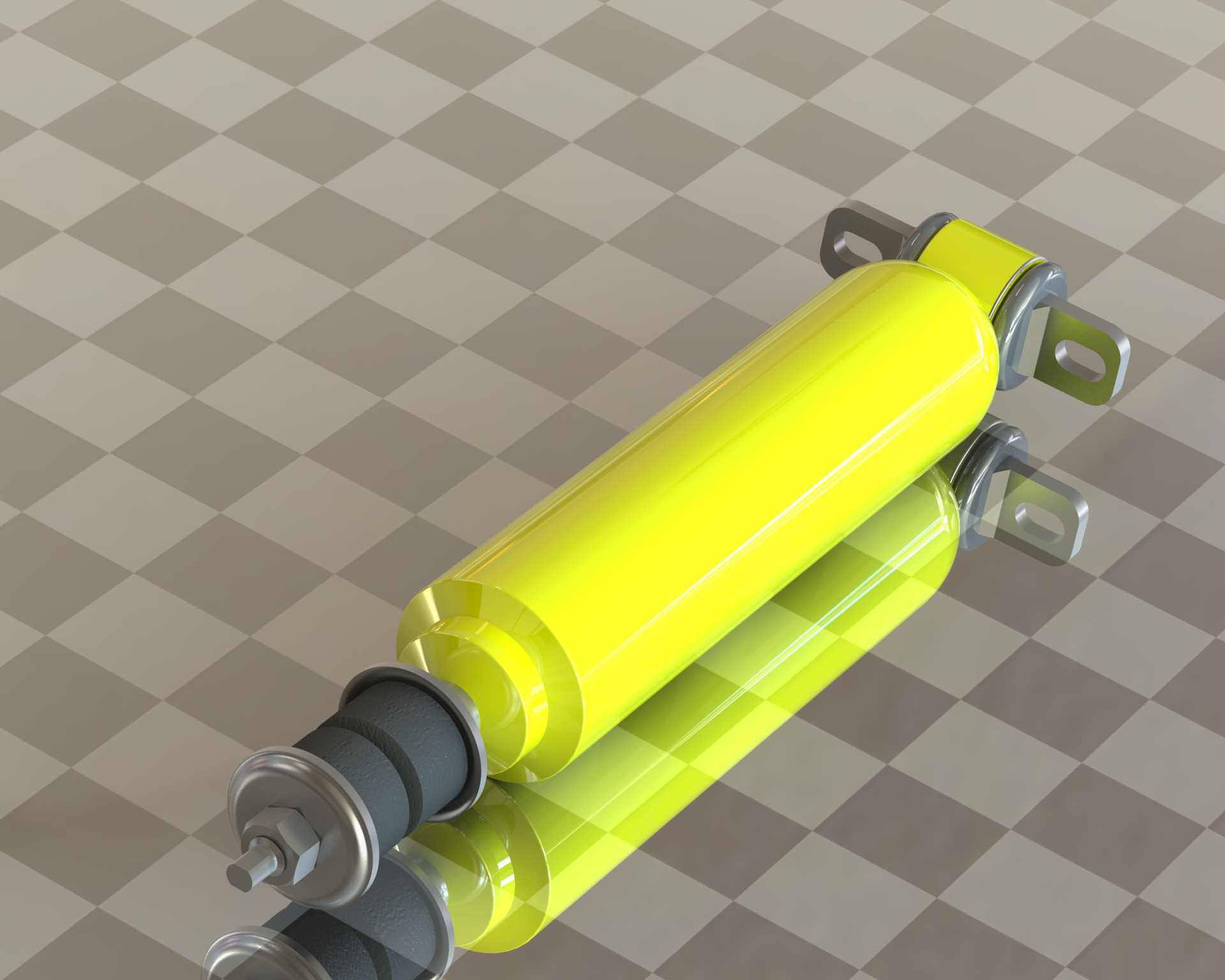

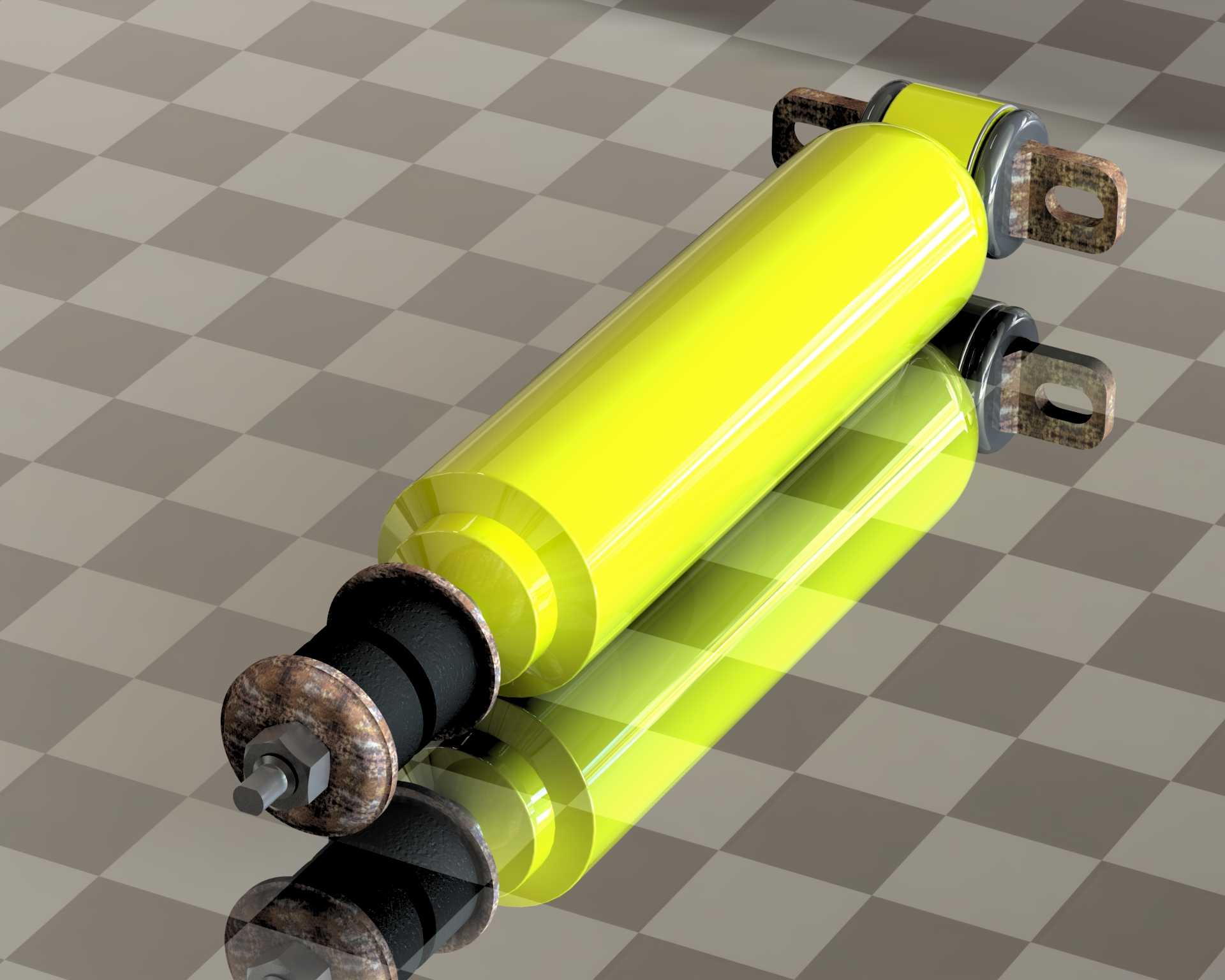

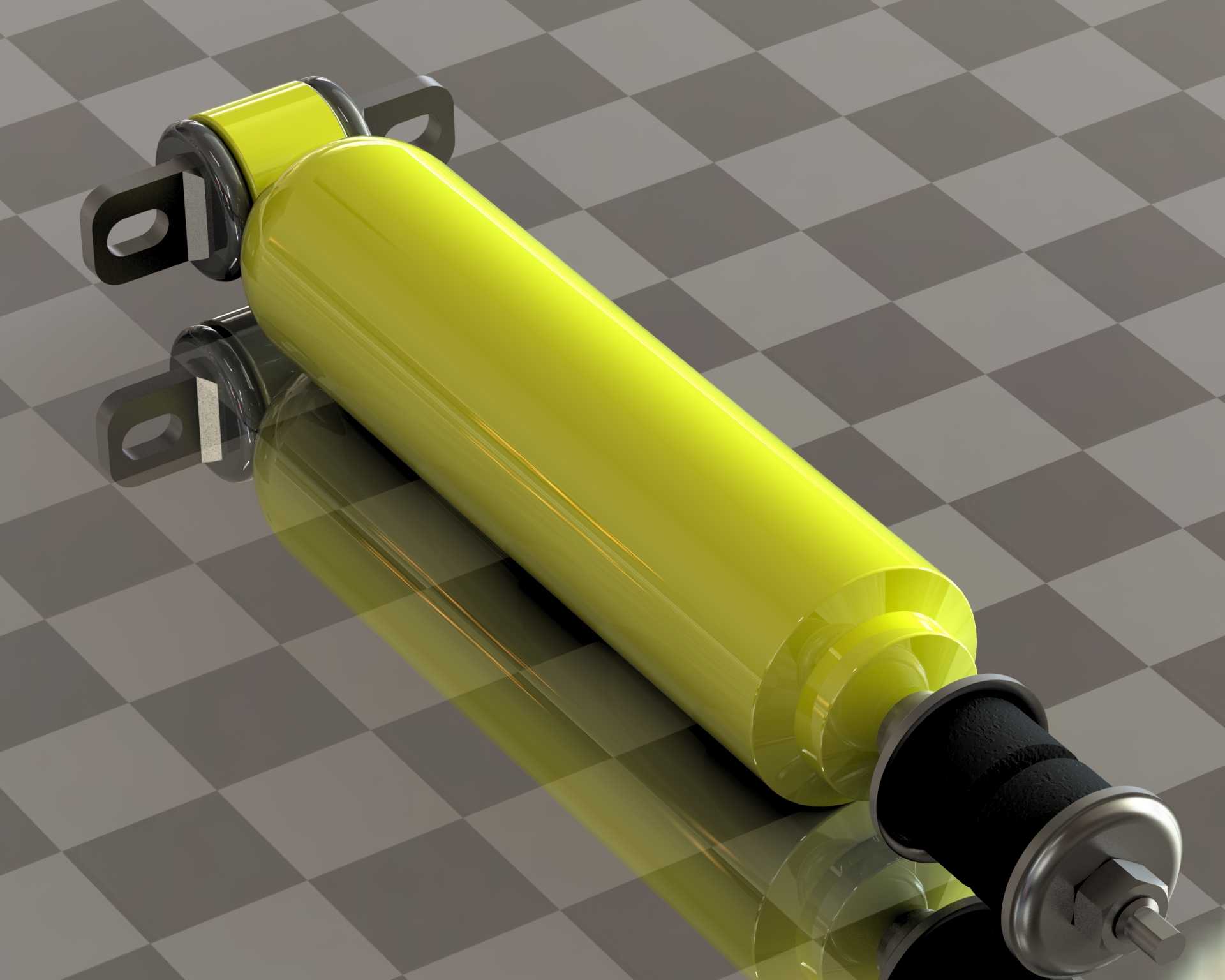

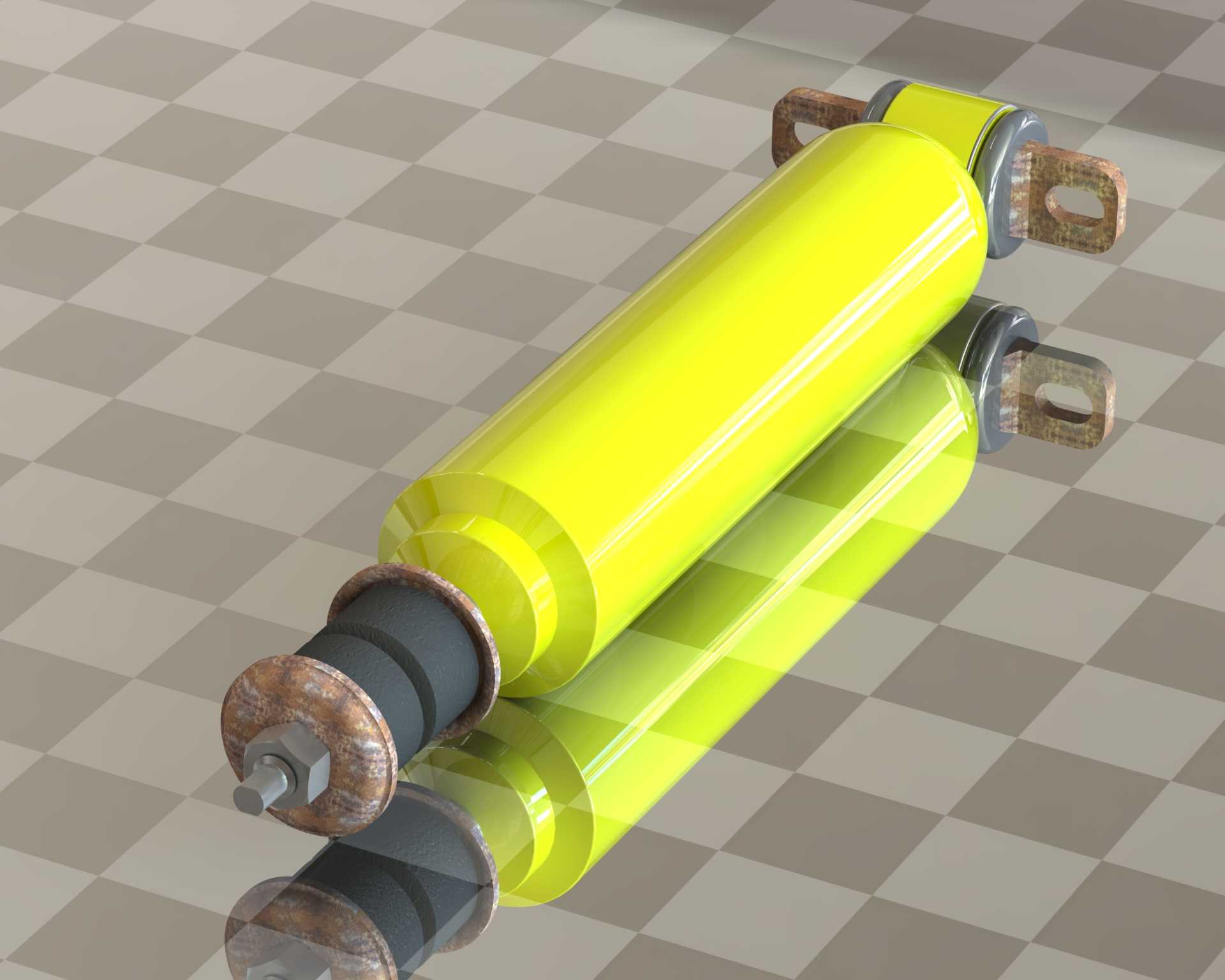

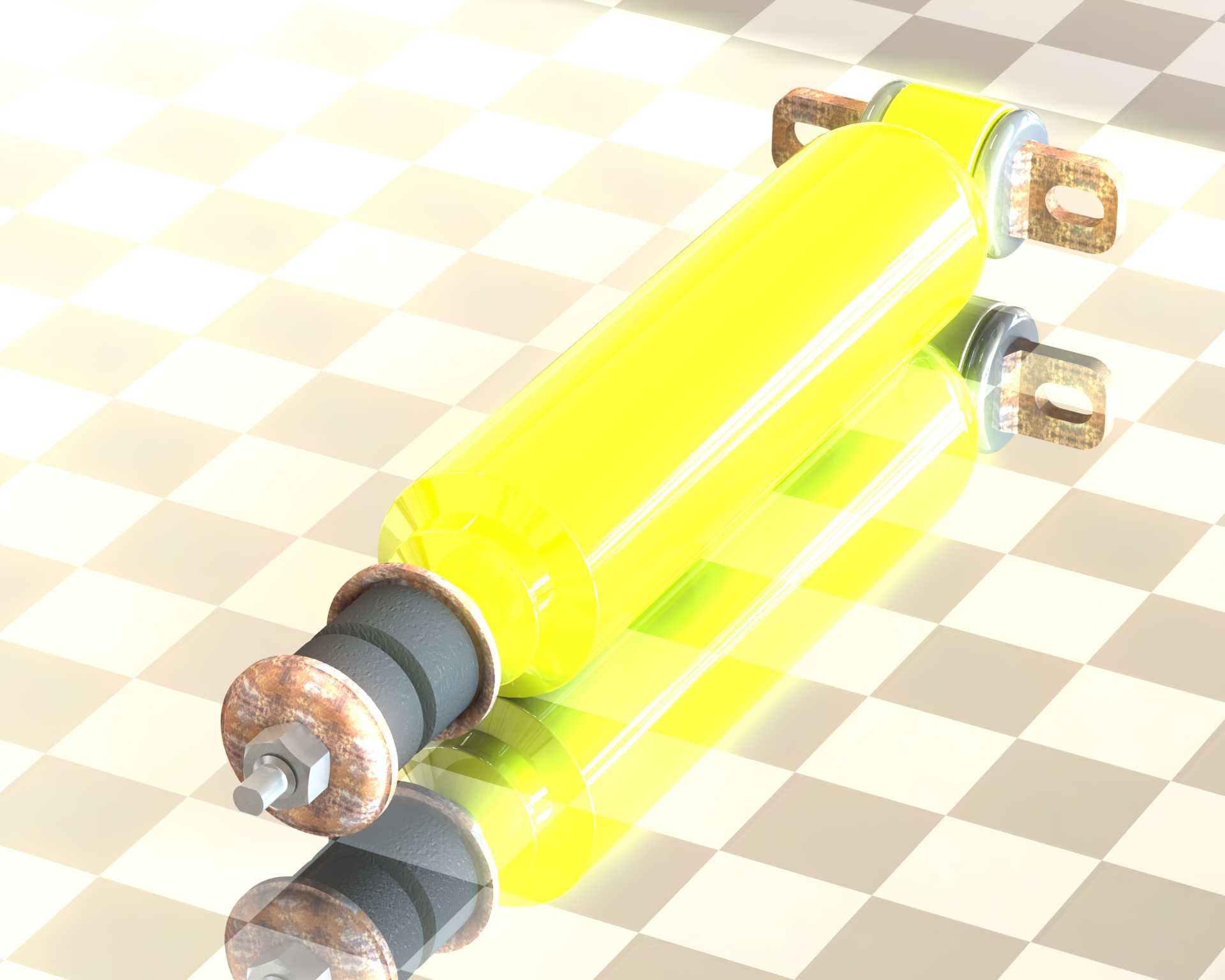

　　阀系自动调整通流面积提供更大的阻尼力，约束弹性元件的回弹速度，避免车身出现多次往复抛跳。设计阶段需要重点匹配阻尼力与悬挂刚度的对应关系，针对商用车空载、重载的轴荷差异，阻尼特性曲线需要做分段调校：压缩行程初段阻尼力设置偏低，保证过细碎颠簸路面时的滤震效果，压缩行程末段阻尼力线性提升，避免活塞撞击筒底造成硬冲击；伸张行程全程保持足够阻尼，抑制重载状态下的车身侧倾与制动点头现象。外形结构上，主体阻尼筒采用无缝钢管冷拔成型，表面做镀硬铬处理提升耐磨与防腐蚀性能，两端的吊耳结构采用粉末冶金锻造工艺，内部压装橡胶衬套，既能够传递纵向、侧向的载荷，也可以通过橡胶的微量变形补偿安装过程中的角度偏差，阻断路面高频振动直接传递到车架。安装边界方面，

　　上端吊耳通过销轴连接到车架纵梁的减震器支架，下端吊耳连接到车桥的安装座，两个安装点的中心距在设计时需要预留足够的行程余量：最大压缩长度需满足车轮上跳至限位块接触时的尺寸要求，避免减震器被顶死造成结构损坏；最大伸张长度需满足车轮下跳至钢板弹簧最大伸长量时的尺寸要求，避免减震器被拉脱。日常三维建模过程中，需要重点还原吊耳衬套的内孔尺寸、安装面的平面度公差、阻尼筒的外径参数，这些尺寸直接影响后续实车装配的匹配度，同时要注意阻尼筒与周边制动气室、钢板弹簧、转向拉杆的运动间隙校核，在车轮上下全行程跳动、转向最大角度的工况下，减震器本体不能与周边部件发生运动干涉。对于结构设计从业者来说，这类减震构件的建模不能只做外观曲面的还原，

　　更要结合实际装车的受力工况，明确各连接点的载荷输入边界，为后续的强度仿真、阻尼匹配计算提供准确的数模基础，在选型匹配阶段，还要结合车辆的额定总质量、悬挂固有频率、常用行驶路面的功率谱密度，调整阻尼系数的取值，保证不同载荷状态下的行驶稳定性都能满足设计要求。
