Nema42规格德帕索斯步进电机结构设计

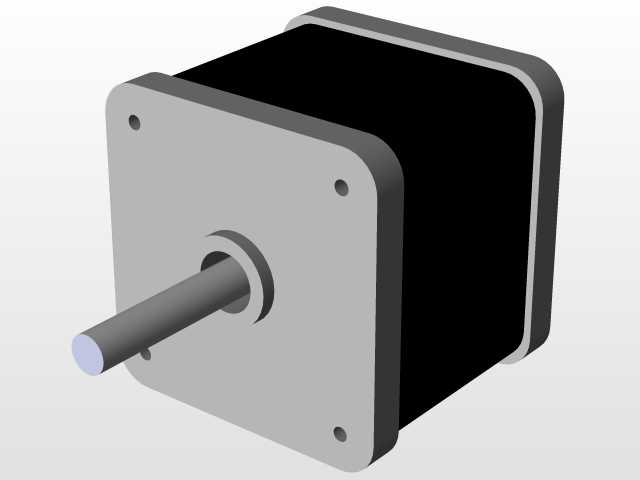

　　在自动化产线的重载输送工位、大型雕刻机的进给轴驱动、包装设备的间歇送料机构中，大扭矩步进电机的选型与安装适配一直是结构设计环节的核心考量点，这款Nema42规格的德帕索斯步进电机三维结构，完全围绕实际工业安装场景的边界条件搭建，可直接用于设备整体装配的干涉校验、安装支架的配套设计。从实际使用场景来看，这类大机座号步进电机通常适配需要低转速大扭矩输出的工位，不需要额外搭配减速机构就能直接驱动负载，省去了传动链的间隙累积问题，在数控分度盘、大型3D打印机的Z轴驱动、纺织机械的罗拉传动场景中应用广泛，设计时首先要匹配的就是安装法兰的尺寸公差，这款电机采用标准Nema42方形法兰结构，四个安装孔呈对称分布在法兰端面，孔位间距严格遵循行业通用安装规范，能直接适配市面上同规格的电机安装座、同步轮连接法兰，不需要额外做转接件设计。输出轴采用单出轴圆柱结构，轴径尺寸匹配常规的联轴器锁紧范围，轴伸长度经过优化，既可以直接安装同步轮、链轮这类传动件，也预留了加装编码器的空间，轴端的倒角处理方便装配时快速对准传动件内孔，避免硬敲造成的轴承损伤。电机本体采用方型外壳设计，黑色的机身部分是定子组件的封装壳体，表面做了哑光处理，实际生产中这类壳体通常采用铝合金拉伸成型，兼顾散热性能与结构强度，前端的法兰端盖采用压铸铝合金材质，和机身的配合面做了止口定位，装配时能保证定子和转子的同轴度，避免运转时出现扫膛问题。从设计思路上看，

　　整个模型的结构拆分完全按照实际生产的装配逻辑搭建，前端盖、定子壳体、后端盖、输出轴的配合边界都做了清晰的区分，结构工程师在做设备整体设计时，可以直接提取各个部件的轮廓做干涉检查，比如在设计电机安装护罩时，可以直接参考机身的最大外轮廓尺寸预留安全间隙，在设计走线槽时，可以根据后端盖的出线位置调整线缆的弯曲半径，避免出现线缆和运动部件刮蹭的问题。安装边界方面，这款电机的法兰端面到机身尾部的总长度经过精准建模，选型时可以直接核对设备内部的安装空间，尤其是在一些安装空间紧凑的工位，不需要反复核对二维图纸的尺寸链，直接在三维装配环境中就能模拟整个安装过程，检查是否和周围的型材支架、传动部件存在空间冲突。电机的四个安装孔采用通孔设计，

　　实际装配时可以从前端直接穿入螺栓固定在安装板上，也可以反向从安装板后侧穿螺栓固定，两种安装方式的空间预留都在模型中做了体现，工程师可以根据设备的实际装配空间选择合适的固定方式。输出轴的中心高和法兰端面的垂直度公差在模型中也做了对应体现，在设计和电机连接的传动部件时，可以直接参考这个基准做同轴度校验，避免因为安装偏差造成的轴承受力不均、传动抖动问题。另外，这类大扭矩步进电机在运转时会产生一定的热量，模型的机身外壳厚度和散热筋结构（虽然外观是平滑壳体，但内部的定子贴合面尺寸完全符合实际产品）也能给热仿真分析提供准确的模型基础，工程师可以根据模型的体积、表面积参数估算电机的散热能力，判断在长时间满负载运行的工况下是否需要额外加装散热风扇。

　　在做设备的维护空间设计时，也可以直接参考模型的外形尺寸，预留出足够的电机拆装空间，比如更换电机时需要的扳手操作空间、输出轴传动件的拆卸空间，都能通过三维模型直接模拟，避免后期设备组装完成后出现维护困难的问题。不同于理想化的参数化模型，这个结构完全还原了实际量产电机的细节特征，比如法兰端面上的安装孔倒角、输出轴根部的轴肩定位、机身和端盖配合处的圆角过渡，这些细节在实际装配中都会影响操作体验，比如轴肩的存在可以让传动件安装时精准定位到设计位置，不需要反复测量安装距离，配合处的圆角可以避免应力集中，提升端盖的结构强度，在设备受到意外冲击时不容易出现开裂问题。对于做非标自动化设备设计的工程师来说，这类准确的标准件三维模型可以大幅缩短设计周期，不需要自己从零开始测绘建模，直接调用就能完成整体装配，而且所有的安装尺寸都和实际量产产品一致，不会出现设计完成后采购的电机装不上的问题，从源头上避免了因为尺寸偏差造成的设计返工。
