42mm规格Nema17步进电机结构设计

　　在桌面级3D打印设备、小型数控雕刻机、桌面自动化送料机构、实验室小型位移平台这类对安装空间有严格限制的轻载传动场景里，42规格的Nema17步进电机一直是应用占比极高的动力元件，这类场景往往不需要过大的输出扭矩，但对安装定位精度、外形边界一致性、部件互换性有明确要求，本次呈现的结构设计完全围绕这类实际使用需求展开。从实际选型适配的角度看，这类电机的安装法兰遵循Nema17标准的安装孔位布局，四个安装孔呈正方形分布在法兰端面，孔位中心距严格匹配行业通用尺寸，能直接适配市面上绝大多数标准42电机安装座、电机支架、同步轮安装位，不需要额外做转接件加工，能大幅缩短非标设备的装配调试周期。设计过程中优先考虑了实际装配的干涉问题，

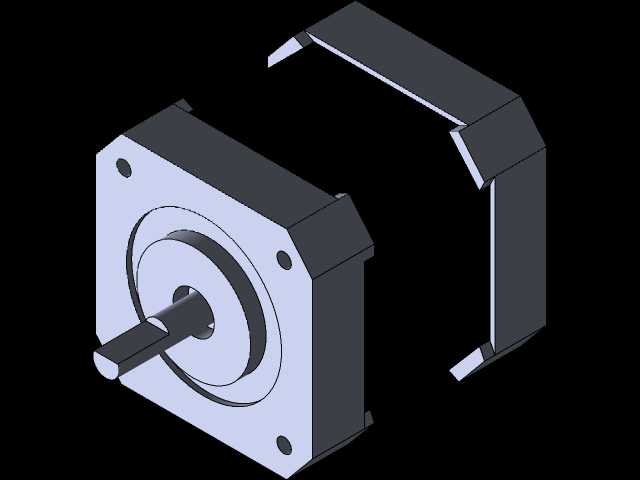

　　电机本体的方形壳体做了边角倒角处理，既避免了安装时锐边划伤操作人员，也能在多电机紧密排布的设备内部留出足够的走线间隙，不会出现壳体边角挤压动力线、编码器线导致的绝缘层破损风险。输出轴的尺寸匹配常用的5mm直径规格，轴端做了平位切削处理，能直接适配标准内孔的同步轮、联轴器、小型齿轮，不需要额外对轴进行二次加工，轴伸长度也控制在合理范围，既保证传动件安装后有足够的配合长度不打滑，也不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。从结构拆分的设计逻辑来看，壳体部分采用分体式卡扣加螺栓紧固的组合固定方式，定子组件与端盖的配合面做了定位止口设计，装配时能自动保证定子与转子的同轴度，不需要反复调整对齐，能有效降低装配过程中的人工成本，

　　也能避免因为同轴度偏差导致的电机运行抖动、噪音过大、输出扭矩损耗等问题。后端盖的出线位置做了弧形走线槽设计，动力线从壳体侧面引出时不会出现直角弯折，能减少线材反复弯折导致的线芯断裂风险，在设备做往复运动的工况下，这种走线结构能明显提升线材的使用寿命。外形尺寸上，电机本体截面为42mm×42mm的正方形，本体长度控制在47mm，这个尺寸边界刚好适配桌面级设备的安装空间，不会因为电机长度过长挤占其他传动部件的安装位置，也不会因为长度过短导致定子叠厚不足，无法达到额定的输出扭矩要求。在实际设备应用中，这类电机常搭配T型丝杆、同步带传动模组使用，负责带动工作台做精准的位移进给，设计时特意在法兰端面预留了0.2mm的凸台定位止口，

　　安装时能直接卡入安装板的定位孔内，保证电机输出轴与传动丝杆、同步轮的平行度，减少因为安装偏差导致的传动卡顿、同步带跑偏等问题。壳体表面的散热筋结构做了简化处理，因为这类小规格步进电机在额定工况下的发热量本身不大，不需要过于复杂的散热结构，平整的壳体外表面反而更方便安装固定、粘贴标识，也不容易积灰，在多粉尘的加工场景下更易清理维护。轴承安装位的公差选择遵循基孔制配合要求，既保证轴承外圈能顺利压入端盖轴承室，也不会因为配合过松导致轴承跑外圈，影响电机的旋转精度，转子部分的动平衡预留了调整空间，在高速运行工况下能有效降低振动幅度，提升设备运行的平稳性。
