铝合金容器自动上下料码垛作业设备

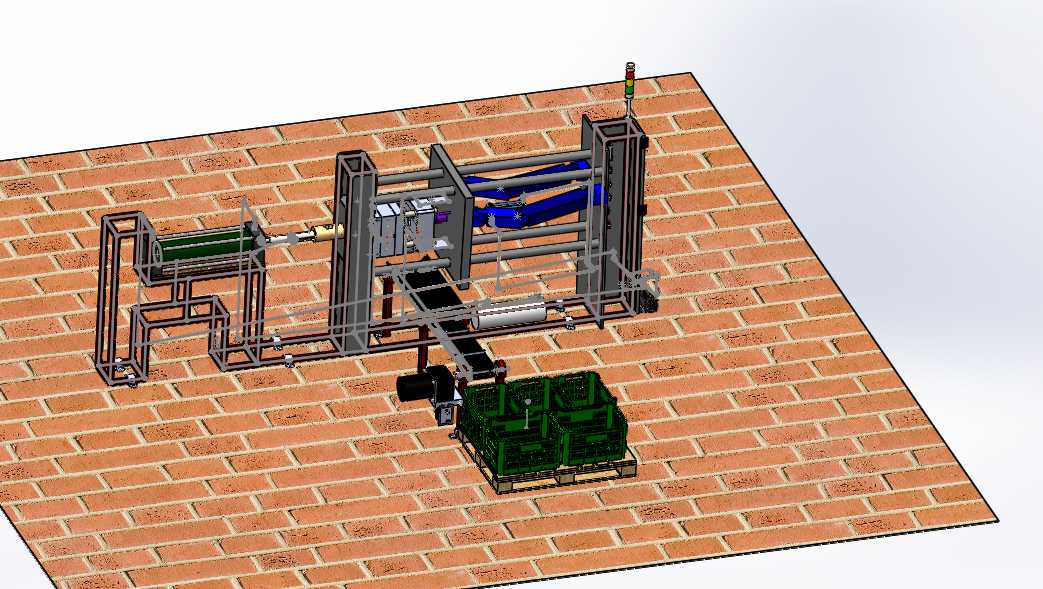

　　这套设备主要面向包装、仓储流转环节中铝合金容器的整线码放、转运工位需求，适配车间内成品铝合金容器从产线末端下线后，自动完成抓取、移位、整齐码放到托盘的作业流程，替代传统人工码垛的重复劳动，降低工人在重复搬运过程中的磕碰损伤风险，同时提升码垛作业的一致性，避免人工码放时出现的箱体偏移、堆垛歪斜问题，适配车间连续化生产的节拍要求。从结构布局来看，整套设备采用方管焊接机架作为承载主体，机架的安装边界可适配常规1200mm1000mm标准工业托盘的放置空间，横向输送轨道的有效行程覆盖托盘上43规格的料箱码放点位，垂直升降导向采用双立柱直线导轨结构，保证抓取机构在上下移动过程中的运行稳定性，避免长行程运行时出现的晃动偏移。

　　设备的执行端采用气动夹爪作为抓取执行元件，夹爪的开合行程可适配2号铝合金容器的外形尺寸，夹爪接触面贴有防滑橡胶垫，既保证抓取时的夹持力足够，又避免刚性接触刮花铝合金容器的表面氧化层。在功能逻辑上，前端对接产线出料的输送段，当铝合金容器被输送到待抓取定位工位时，定位机构会自动对箱体进行位置校正，保证箱体位置偏差在夹爪可抓取的允许范围内，随后横向移动机构带动夹爪运行到待抓取位，升降机构下行，夹爪闭合夹紧箱体后，按照预设的码垛路径将箱体放置到托盘的对应点位，当整托盘码放完成后，设备会触发到位信号，提示现场人员可通过叉车将满垛托盘转运至仓储区域。设计过程中，整体框架采用模块化拆分思路，将机架部分、横向移动模组、垂直升降模组、抓取夹具、

　　输送定位段分别做独立的安装接口设计，方便后续根据不同规格的铝合金容器尺寸，快速更换对应适配的夹爪组件，或是调整移动模组的行程参数，无需对整体机架做大规模改动。考虑到车间现场的地面可能存在不平整的情况，机架底部设计有可调脚杯，安装时可通过调整脚杯高度来校准机架的水平度，保证导轨运行面的平面度误差控制在允许范围内，避免导轨因安装倾斜出现过早磨损的问题。气路走线全部采用拖链收纳布置，避免设备运行过程中气路管线与运动部件发生剐蹭、拉扯，延长管线的使用寿命，同时也让设备整体外观更整洁，方便后期的维护检修。设备的安全防护层面，在移动模组的运行极限位置都设置有硬限位块与缓冲胶垫，避免程序出现异常时机构超程运行造成碰撞损坏，

　　同时在人员操作侧预留有安全光栅的安装位置，可根据现场安全管理需求加装安全防护装置，当有人员误入设备运行区域时，设备可自动暂停运行，避免安全事故发生。整套设备的运行节拍可根据前端产线的出料速度做对应调整，单工位抓取码放的循环时间可控制在合理区间，既不会出现待料等待的空行程浪费，也不会因为速度过快导致箱体在移位过程中出现滑落、晃动的问题。夹爪的夹持力可通过气源处理三联件的调压阀做对应调整，针对不同装料重量的铝合金容器，可灵活调整夹持压力，避免压力过大夹变形铝合金容器壁，或是压力过小导致抓取时箱体脱落。在安装布局上，设备不需要做特殊的地基预埋处理，只要车间地面的承重满足设备整体重量与满垛料箱的总承重要求，就可以直接就位安装调试，大幅缩短现场的安装部署周期，适合中小规模生产车间的快速产线升级改造需求。
