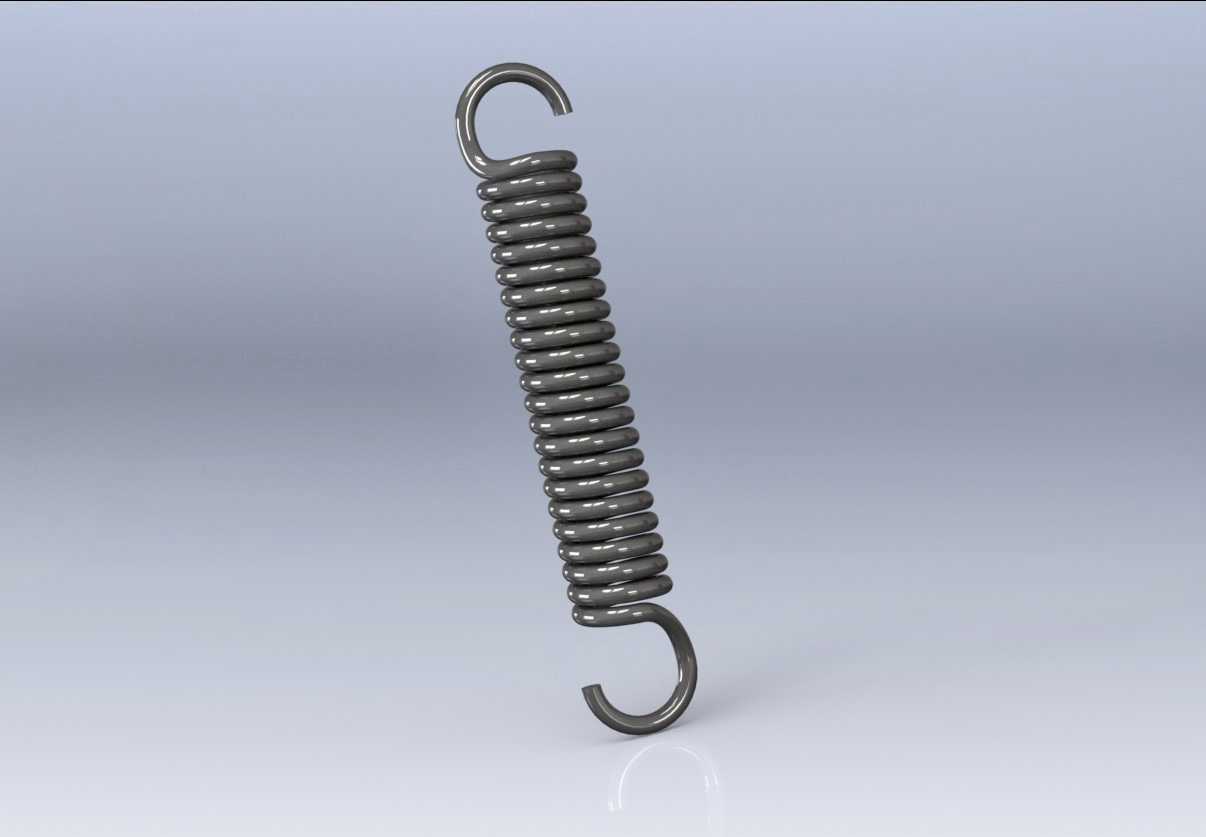

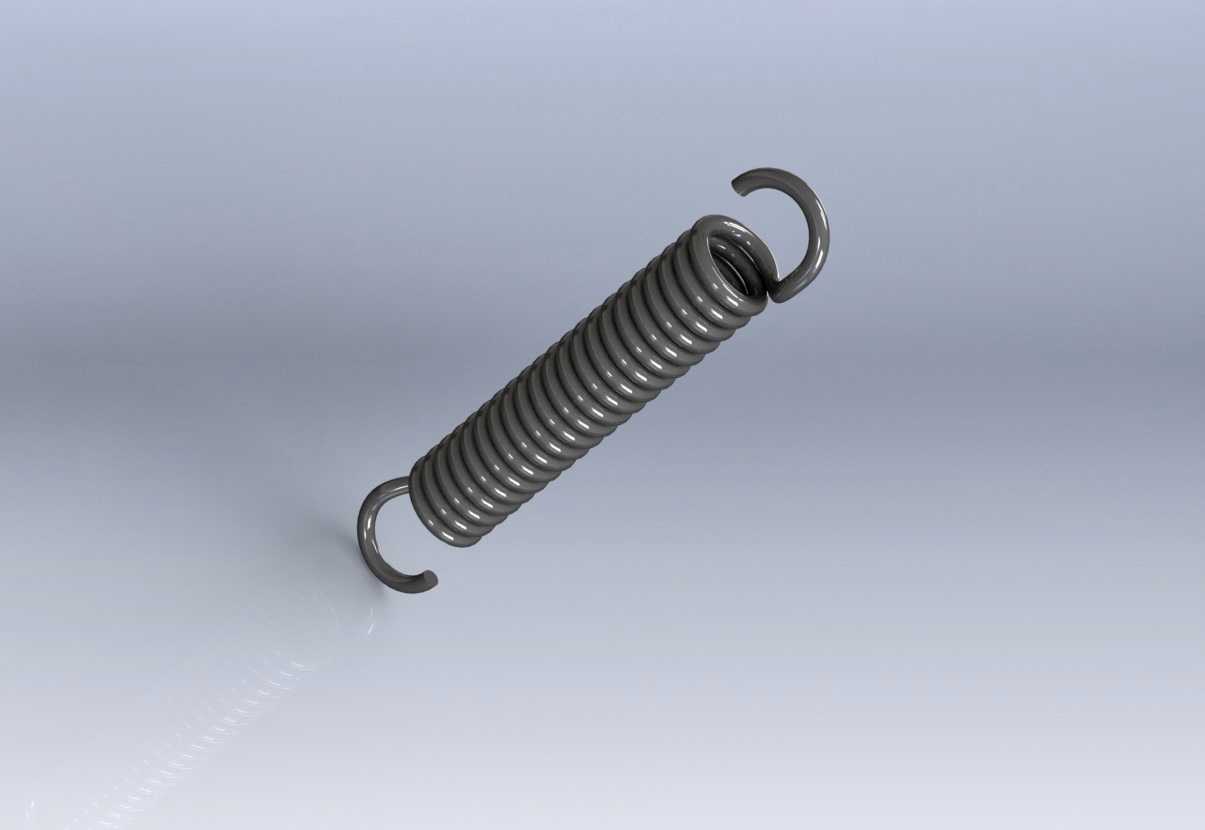

两端挂钩式圆柱螺旋扭力储能弹簧结构

　　这类带双挂钩的圆柱螺旋扭簧，核心作用是在受扭载荷下储存并释放机械能，在各类需要复位、缓冲、力矩输出的机械结构里应用极广，小到日用电器的翻盖复位结构，大到工业设备的离合复位、工装夹具的压紧回弹、农机部件的张紧结构，甚至是小型交通工具的操作机构回位，都能见到这类结构的身影。从结构设计逻辑来看，这类弹簧的螺旋段是核心的力矩承载部分，螺旋圈的直径、有效圈数、线材直径三者直接决定了弹簧的刚度——也就是单位扭转角度对应的输出力矩，设计时需要先匹配安装空间的径向边界，确定弹簧中径的允许范围，再根据需要的输出力矩反推线材直径和有效圈数，避免出现力矩不足导致复位失效，或是刚度过大造成操作力超标、相邻部件受载过载的问题。

　　两端的挂钩结构是这类弹簧的力传递接口，挂钩的弯折半径、开口尺寸、朝向角度完全由安装点位的固定结构决定，设计时要注意挂钩根部的应力集中问题，弯折处不能出现过小的圆角，否则长期交变载荷下很容易在挂钩根部出现断裂失效，很多现场的弹簧早期故障都出在这个位置，不少新手建模时容易忽略这个细节，把弯折处做成直角，实际生产和使用中就会留下隐患。安装边界方面，这类弹簧的轴向长度需要考虑工作状态下的轴向窜动空间，当弹簧承受扭转载荷时，螺旋段会出现轻微的轴向收缩或者伸长，要是安装时轴向预留间隙不足，工作过程中弹簧圈会出现挤压摩擦，不仅会改变实际输出力矩，还会加剧弹簧表面的磨损，缩短使用寿命。径向方向要预留足够的安全间隙，

　　避免弹簧受扭变形时外径胀大剐蹭周边的结构件，尤其是在有相对运动的设备内部，剐蹭不仅会产生异响，还会磨破弹簧表面的防锈处理层，加速锈蚀失效。从功能特性来说，这类弹簧的载荷输出是线性的，在有效扭转行程内，力矩随扭转角度均匀变化，非常适合需要恒定复位力矩的场景，比如操作手柄的回位、阀门的常闭复位、盖板的自动闭合结构，都能利用这个线性特性获得稳定的操作手感和可靠的复位动作。建模过程中需要重点还原螺旋升角、挂钩的空间朝向，很多人建模时容易把螺旋段做成无升角的闭合圈，实际生产中弹簧的螺旋升角会直接影响弹簧的轴向变形量和实际刚度，要是模型里升角不对，后续做运动仿真时得到的力矩数据就会和实际样品偏差很大，甚至会误导后续的结构选型。

　　另外挂钩的成型角度需要和安装点位的固定槽、固定销尺寸匹配，挂钩的内径要比配套的固定销直径大0.1到0.2毫米，既不能太松造成弹簧工作时窜动脱落，也不能太紧造成安装困难，甚至装配时就把挂钩掰变形。在实际选型替换时，除了核对刚度、行程参数，还要注意两端挂钩的相对角度，自由状态下两个挂钩的夹角决定了弹簧的预扭安装角度，预扭量太小会出现空行程，预扭量太大则会让弹簧长期处于高应力状态，出现过早的疲劳失效。这类弹簧的表面处理一般根据使用环境选择，普通室内工况用发黑或者电泳处理即可，潮湿或者户外工况则需要做镀锌甚至不锈钢材质，建模时虽然不需要体现涂层厚度，但在出工程图时需要标注清楚表面处理要求和硬度要求，避免生产出来的零件达不到设计寿命。
