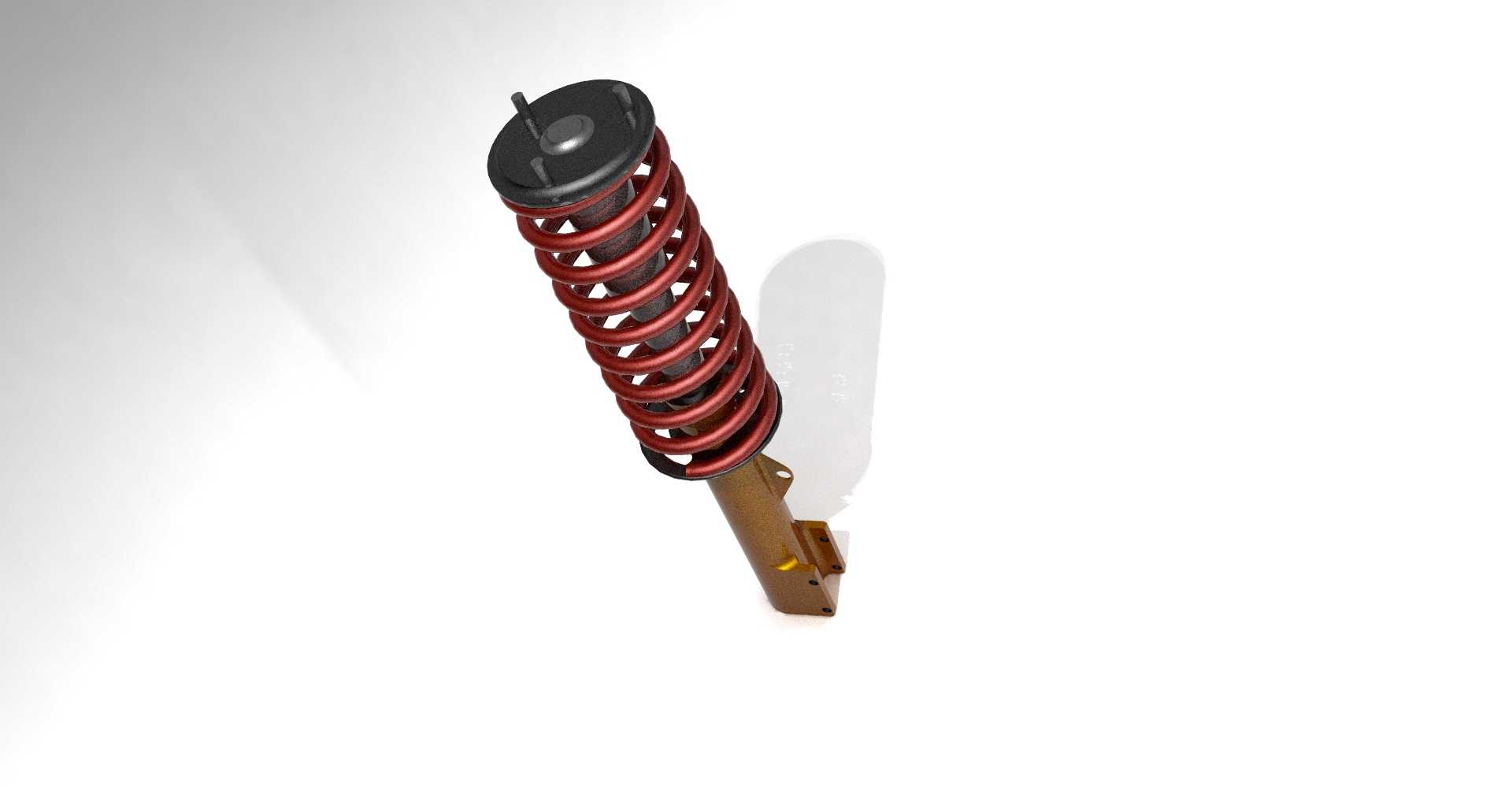

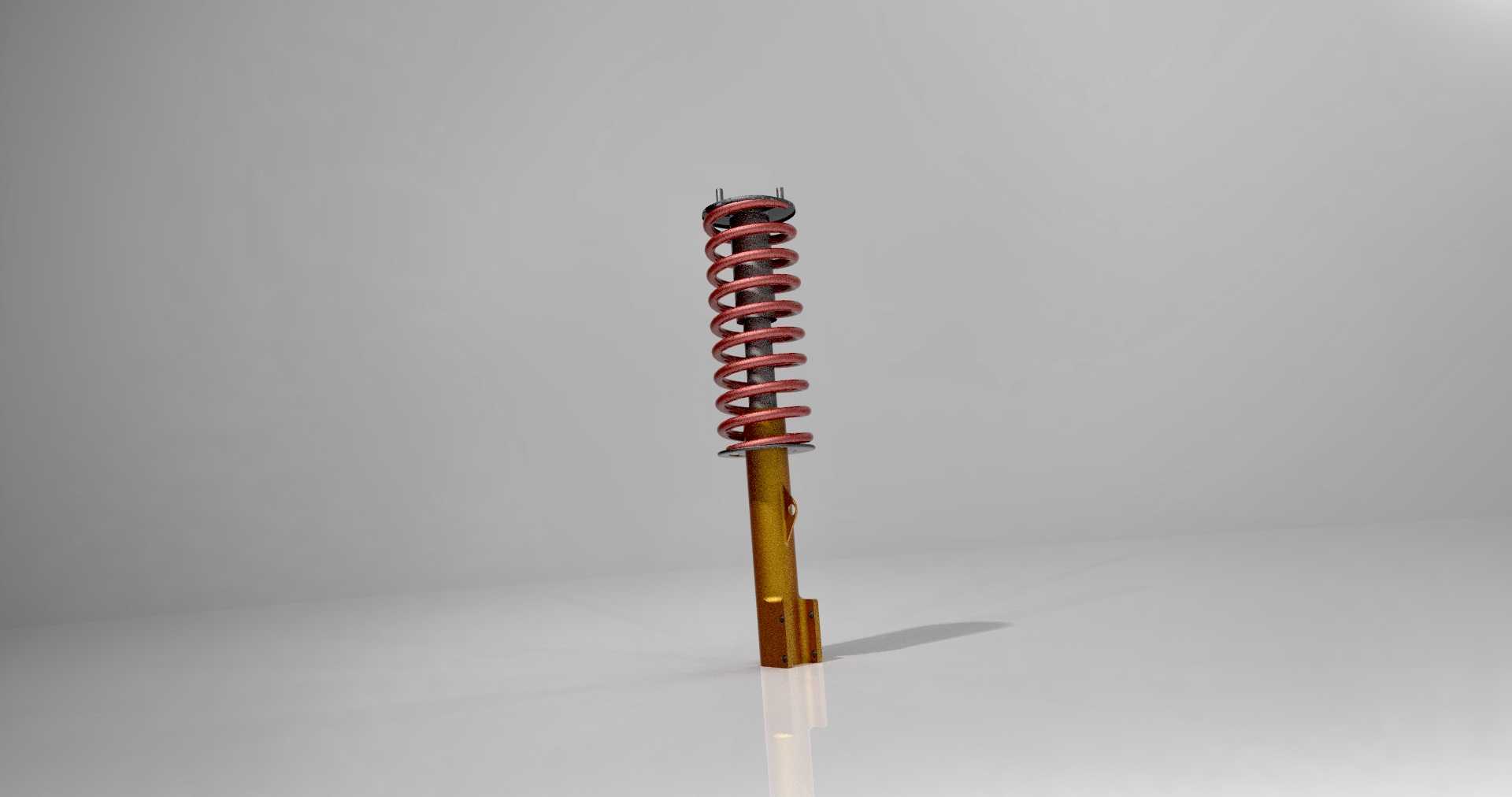

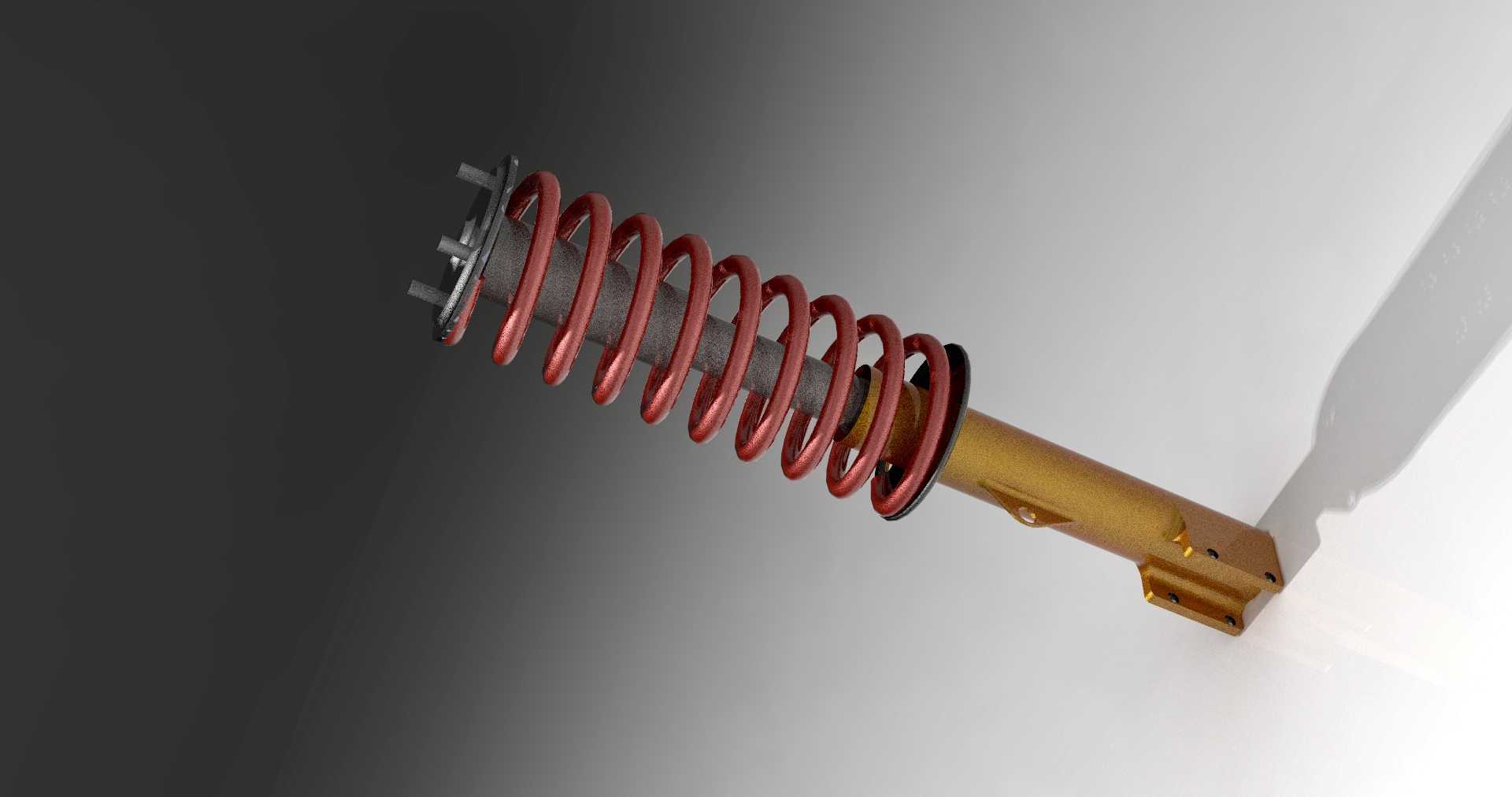

汽车前轮开放式螺旋弹簧减震支柱总成

　　该部件属于乘用车前悬架系统核心承载缓冲构件，主要适配前置前驱车型的麦弗逊式前悬结构，安装位置位于前轮转向节与车身减震器塔座之间，承担着承载车身前部载荷、过滤路面颠簸冲击、约束车轮跳动轨迹的多重作用。日常行驶过程中，车辆经过减速带、坑洼路面、碎石路段时，路面传递的垂直方向冲击力会先作用于轮胎，经转向节传递至该减震支柱总成，螺旋弹簧会先将瞬时冲击能量转化为弹性势能存储，再通过筒身内部的液压阻尼结构将弹性势能逐步耗散，避免冲击直接传递至车身引发乘员舱的剧烈颠簸，同时也能防止车轮因冲击出现瞬时离地，保证轮胎与路面的有效接触面积，维持车辆行驶过程中的抓地力与操控稳定性。

　　从结构设计逻辑来看，该总成采用螺旋弹簧与减震筒同轴布置的开放式结构，区别于传统的钢板弹簧非独立悬架结构，这种同轴开放式设计能够大幅缩减部件整体占用的横向空间，给前置前驱车型的发动机舱、转向传动机构留出足够的布置余量。螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧钢丝表面做了防锈涂层处理，弹簧的有效圈数经过匹配计算，在空载状态下保持足够的预紧力，避免车辆静止状态下弹簧出现松旷异响，在满载极限压缩状态下，弹簧圈之间仍保留有合理的间隙余量，不会出现并圈碰擦导致的弹簧刚性突变。减震筒采用单筒式液压结构，筒身下端设计有叉型安装接口，通过螺栓与转向节的安装支耳刚性连接，上端的活塞杆端部设置有螺纹连接段与橡胶缓冲衬套，直接固定在车身前围的减震器塔座上，这种上下连接结构既能够传递垂直方向的载荷，也能在车轮转向时随转向节一同绕主销轴线转动，承担转向主销的定位作用。

　　在安装边界尺寸方面，该总成的整体安装高度需匹配车型前部的设计轮心与轮眉间隙，下端叉型接口的安装孔距、孔径需与对应车型转向节的安装支耳完全匹配，上端活塞杆的螺纹规格、安装座直径需适配车身塔座的安装孔位，避免出现安装干涉。螺旋弹簧的外径尺寸需严格控制，保证在车轮最大转向角度、悬架最大跳动行程下，弹簧不会与轮罩内衬、转向拉杆、驱动半轴等周边部件发生运动干涉。弹簧的刚度参数与减震筒的阻尼阀系参数经过匹配调校，弹簧刚度选择兼顾空载与满载状态下的偏频要求，保证车辆在不同载荷下的固有振动频率处于人体舒适区间，阻尼力的调校则同时兼顾压缩行程与复原行程的阻尼特性，压缩行程采用相对较小的阻尼值保证弹簧能够快速吸收冲击，复原行程采用较大的阻尼值抑制弹簧的反复弹跳，避免车辆经过颠簸后出现多次余振。

　　在实际工程应用中，这类开放式螺旋弹簧减震支柱的维护更换成本相对较低，当车辆行驶里程较长出现减震器漏油、弹簧疲劳衰减等问题时，可单独更换减震筒芯体或者螺旋弹簧，无需整体更换总成。设计建模过程中，需要重点校核弹簧在全行程下的运动包络，确认与周边部件的最小安全间隙，同时要考虑橡胶缓冲块、防尘套等附属部件的安装空间，保证在极限压缩工况下，缓冲块能够先于弹簧并圈接触到上端限位座，避免金属部件之间的硬冲击。此外，弹簧的上下端需要设计对应的弹簧座定位结构，保证弹簧安装后不会出现径向窜动，避免车辆行驶过程中弹簧出现移位异响。
