2.5英寸规格双安装孔金属抱箍固定件

　　日常做设备管线排布、小型构件加装的时候，这类弧形抱箍固定件的出场率其实非常高，不像重型管卡需要适配大管径重载场景，这款2.5英寸匹配尺寸的双安装孔抱箍，更多用在轻工设备布线、小型气动管路固定、户外设施线缆夹持这类场景里。

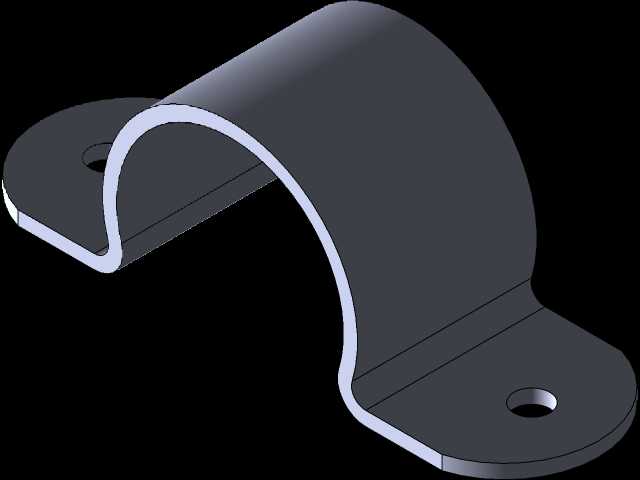

　　从结构上看，整体采用等厚金属板材冲压弯折成型，没有额外的焊接拼接部位，弧形段的曲率是严格按照2.5英寸的适配外径做的，弯折处做了均匀的圆角过渡，不会出现应力集中导致的安装后断裂问题，边缘位置也做了卷边处理，一方面是避免安装时划伤操作人员，另一方面也能防止夹持管材或者线缆的时候，锐边割破管线外层的防护层。两端的安装耳是和弧形主体一体冲压出来的，每个安装耳上都预制了同轴的圆形安装孔，两个安装耳的平面度控制得很好，贴装在安装基面的时候不会出现翘边，锁紧螺丝之后受力均匀，不会出现单侧受力导致的抱箍偏移、夹持松动的问题。

　　设计的时候首先要卡准的就是安装边界，两个安装孔的中心距是和2.5英寸的弧形半径匹配的，安装基面只需要预留对应孔位的平面区域，不需要额外做沉台或者避让槽，抱箍的整体高度不会超过弧形段的半径尺寸，在紧凑的设备内部布线的时候，不会和周边的其他构件产生干涉。很多新手做这类固定件建模的时候，容易忽略弯折处的材料延展率问题，直接用直角弯折或者曲率不连续的曲面做弧面，实际生产的时候要么弯折处开裂，要么夹持的时候和管材表面出现线接触，锁紧之后压强过大把薄壁管夹变形，这款结构的弧面是连续的等半径曲面，和被夹持件的外壁是面接触，锁紧之后受力均匀，不会出现局部压损的问题。

　　实际使用场景里，这类抱箍可以用来固定硬质PVC气管、薄壁金属穿线管、户外设备的电缆线束，也可以反过来用在小型杆件的挂载固定上，比如设备外侧的传感器支架固定、轻型标识牌的安装固定都能适配。因为是一体冲压成型的结构，没有多余的活动部件，长期在有振动的设备上使用也不会出现松脱散件的问题，表面做了氧化或者喷塑处理之后，在普通户外环境下也能有不错的防锈能力，不需要频繁更换维护。

　　建模的时候要注意，安装孔的孔径是按照常用的自攻螺丝或者机丝螺丝的尺寸做的适配，孔边到安装耳边缘的距离留够了安全余量，锁紧螺丝的时候不会把安装耳撑裂，弧形段和安装耳的过渡位置做了小圆弧的顺滑连接，既不会增加额外的材料占用，也能提升这个位置的结构强度，毕竟抱箍锁紧的时候，应力最集中的就是弧面和安装耳的衔接位置，这个位置的圆角处理不到位，反复拆装几次就容易出现金属疲劳断裂。另外整个零件的厚度是均匀的，不管是用钣金模块直接展开下料冲压，还是用整块材料铣削加工小批量试样，都能很方便地出加工图纸，不需要做额外的工艺补正，对于做设备改造、非标工装设计的工程师来说，这类标准尺寸的固定件直接调用就能用，不用反复调整尺寸适配安装空间。

　　很多人觉得这类小五金件结构简单不需要仔细建模，实际上在做整机装配的时候，这类固定件的尺寸如果有偏差，很容易导致管线排布的时候出现错位，后期装配的时候要强行掰扯抱箍才能装上，既影响装配效率，也会给后期的使用留下松动的隐患。这款抱箍的尺寸控制是严格按照2.5英寸的适配管径做的，弧面的起止位置和安装耳的平面衔接顺畅，安装之后抱箍的弧面完全贴合被夹持件的表面，只需要在两个安装孔上锁紧紧固件，就能实现牢靠的固定，不需要额外加垫片或者调整安装位置，在紧凑的安装空间里优势尤其明显，比如小型自动化设备的内部气路排布，空间狭小没法操作重型管卡的安装，这种一体结构的抱箍只需要从正面锁两颗螺丝就能完成固定，装配效率比拼接式的管夹高很多。
