黄色急停控制按钮结构设计

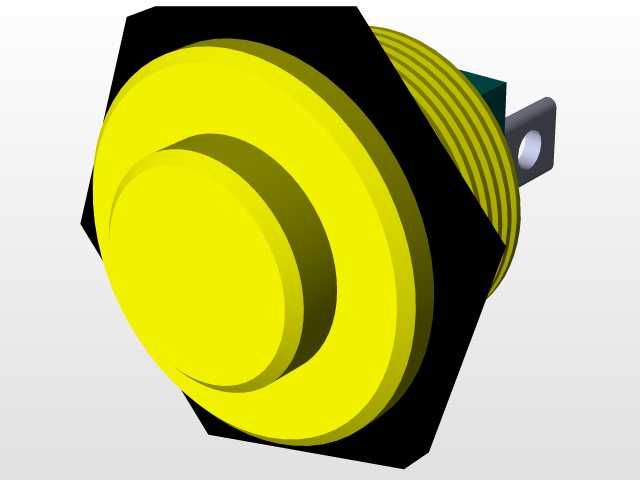

　　这款控制按钮的设计，首先要匹配工业现场的操作需求，在各类电气控制柜、设备操作面板上，这类按钮是操作人员和设备交互最直接的元件，不管是生产线的工位控制、单机设备的启停触发，还是安全回路的信号输入，都需要这类操作件稳定可靠地传递动作信号。从结构上看，这款按钮采用六角形的安装基座，配合带外螺纹的筒体结构，安装时可以直接穿过面板预留的安装孔，通过配套的锁紧螺母从面板背面拧紧固定，这种螺纹安装的方式适配厚度在1到6毫米之间的各类金属、非金属面板，安装孔的加工公差可以放宽到±0.2毫米，对现场面板加工的精度要求不高，适配性很强。头部的大直径黄色按压帽是设计的重点，首先黄色作为高可见度的警示色，在车间复杂的光线环境下，

　　操作人员可以快速定位按钮位置，大直径的帽体设计，不管是戴劳保手套操作还是徒手按压，都能保证足够的接触面积，不会出现按偏、按空的情况，按压行程设计在3到5毫米之间，按压力度控制在5到8牛，既不会因为误碰触发动作，也不会因为按压力度过大导致长时间操作疲劳。按钮侧面预留的固定耳结构，是为了在高振动的设备场景下使用，比如冲压设备、工程机械的操作面板上，单纯靠螺纹锁紧可能因为长期振动出现松动，通过固定耳上的小孔可以加装定位螺丝或者绑扎带，进一步把按钮基座和面板固定在一起，避免长期使用后按钮移位、接触不良。内部的结构设计上，按压帽和基座之间做了多层环形的防尘槽，配合内部的密封胶圈，可以阻挡车间里的粉尘、切削液飞溅进入按钮内部，

　　防护等级可以达到IP65，满足多数工业现场的使用环境要求，不会因为金属粉尘、油污堆积导致按钮卡滞或者接触失效。从设计思路来说，这款按钮没有做多余的装饰结构，所有的外形设计都服务于功能需求：六角基座的平面结构刚好可以适配扳手拧紧，不需要专门的定制安装工具，现场安装维护的时候用普通活动扳手或者开口扳手就能完成拆装；黄色帽体的环形凹陷设计，一方面是增强按压时的触感反馈，另一方面也能在帽体表面粘贴标识标签的时候，避免标签边缘被剐蹭起翘。在实际选型应用中，这类按钮常用来做设备的启动、复位、功能触发信号输入，和红色的急停按钮搭配使用，在操作面板上通过颜色区分功能，黄色对应常规操作触发，红色对应紧急停止，

　　操作人员不需要看标识就能通过颜色快速区分按钮功能，降低误操作的概率。安装边界上，按钮装入面板后，背面的接线端子部分预留的空间只需要30毫米的深度，不会占用控制柜内部过多的走线空间，接线端子采用螺丝压接的方式，适配0.5到2.5平方毫米的多股铜芯线，不管是接PLC的输入点还是直接控制中间继电器，都能满足载流要求。建模的时候，重点还原了螺纹部分的牙型细节、六角基座的对边尺寸、按压帽的弧度曲线，还有侧面固定耳的安装孔位置，这些细节都是实际生产安装中必须保证的尺寸，如果安装孔位偏差、螺纹规格不对，就会导致现场安装的时候无法适配面板，或者和配套的螺母不匹配。另外按钮的按压部分做了同轴度的结构约束，保证按压的时候帽体不会出现偏斜，长期反复按压后也不会出现卡滞，内部的复位弹簧参数匹配按压力度，松开按钮后可以快速复位，不会出现粘滞、延迟复位的情况，保证信号触发的准确性。
