夹紧式绕线弹性轴电机连接联轴器

　　做传动结构设计快十二年，经手的轴系连接方案少说有上百种，这类带夹紧结构的绕线弹性联轴器，在小扭矩精密传动场景里的适配性，是很多刚性联轴器比不了的。之前给轨道交通门机驱动、汽车产线小型输送单元做配套选型的时候，最先排除的就是键连接的刚性联轴器——毕竟这类场景的轴端对中偏差不会完全为零，安装现场的土建误差、机架焊接后的形变、电机和负载端的轴承位同轴度公差，加起来很容易超过刚性连接的允许偏差范围，跑起来轻则轴封磨损漏油，重则轴承滚道点蚀提前失效。

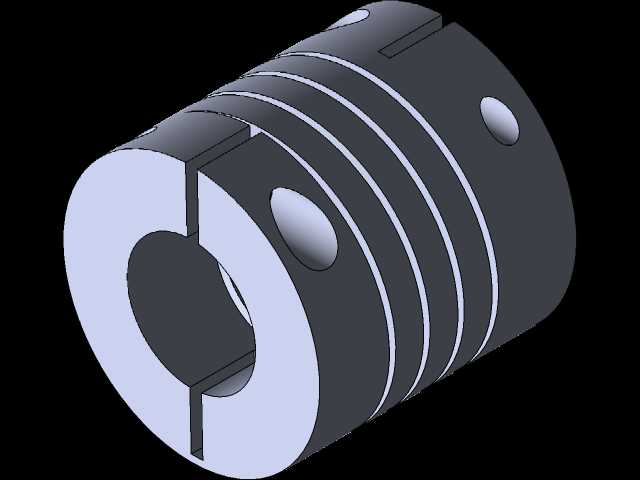

　　这款联轴器的结构逻辑很清晰，主体采用一体化圆柱坯料加工，没有拼接焊缝或者装配接缝，沿圆周方向加工的多道平行螺旋切槽，是整个结构的弹性核心，切槽的宽度、圈数、深度直接决定了联轴器的扭转刚度和允许偏差补偿量：切槽留得窄，扭转刚度更高，适合编码器、步进电机这类对传动滞后敏感的场景；切槽稍宽一点，补偿径向、角向偏差的能力更强，能适配安装精度稍低的通用传动场景。两端的开口夹紧结构是现在小扭矩联轴器的主流锁紧方式，相比传统的顶丝锁紧，夹紧结构是通过抱紧力在轴表面形成均匀的面接触压力，不会像顶丝那样在轴表面压出凹坑，后期拆卸维护的时候不会出现轴和联轴器咬死拆不下来的情况，也不会因为顶丝的点接触造成应力集中，降低轴端的疲劳断裂风险。

　　从安装边界来看，这款联轴器标注的内孔直径为30毫米，对应的适配轴径范围覆盖了常规小型伺服电机、直流减速电机的输出轴尺寸，也能匹配地铁门机驱动轴、汽车产线小型输送辊的轴端规格。安装的时候不需要额外加工键槽，只要把两端轴头插入联轴器内孔，对准轴端的预装标记之后，逐步拧紧夹紧缝两侧的锁紧螺钉，按照对角线顺序分三次施加拧紧力矩，就能保证抱紧力均匀，不会出现单侧压紧导致的偏心问题。

　　实际应用里，这类联轴器的适用场景比很多人想象的广：轨道交通领域的站台门驱动机构，电机输出轴和门体传动丝杠的连接就常用这类结构，因为站台门的安装是在土建完成之后进行，机架的安装公差很难控制到丝级，弹性绕线结构能补偿安装带来的径向、角向、轴向偏差，同时传递扭矩的时候没有回程间隙，能保证门体启停位置的重复定位精度，不会出现门关不到位或者夹人的情况。汽车制造产线上的小型输送单元、检测工位的旋转工作台驱动，也大量使用这类联轴器，产线设备的维护周期长，这类一体化加工的联轴器没有易损的橡胶弹性块，不需要定期更换缓冲件，金属本身的疲劳寿命足够覆盖设备的全生命周期使用需求，能减少产线停线维护的时间成本。

　　设计这类联轴器的时候，首先要核算的是额定扭矩和最大允许转速，绕线结构的扭转刚度不能选得太硬也不能太软：刚度过高，偏差补偿能力不足，会把额外的径向力传递到两端轴承上，缩短轴承使用寿命；刚度过低，传动的时候会出现扭转滞后，在需要正反转频繁切换的场景里，会出现定位不准的问题。两端的夹紧螺钉选型也有讲究，不能用普通的4.8级碳钢螺钉，必须选用12.9级的高强度内六角螺钉，保证长期受交变载荷的时候不会出现螺钉松动、夹紧力不足打滑的问题。内孔的尺寸公差一般按照H7级精度加工，和常用的k6、h6轴径公差形成过渡配合，既能保证安装的时候能顺利套入轴端，又不会因为间隙过大造成传动时的偏心抖动。

　　很多新手选型的时候容易忽略联轴器的转动惯量参数，这类小尺寸联轴器因为是一体化金属加工，转动惯量远低于带橡胶缓冲块的梅花联轴器，在高速运转的场景里，更低的转动惯量意味着启停的时候对电机轴的冲击更小，尤其适合伺服电机这类响应速度快的驱动部件，不会因为联轴器本身的惯量拖慢系统的响应频率。另外，绕线结构本身还具备一定的阻尼减振效果，能吸收电机运转时产生的高频振动，避免振动沿着轴系传递到负载端，在检测类设备的传动结构里，这个特性能有效降低传感器的测量噪声，提升检测数据的稳定性。

　　现场安装的时候还要注意，这类联轴器不适合用在大扭矩、重载冲击的传动场景，比如重型输送机、破碎机的主传动，这类场景的扭矩已经超过了弹性绕线结构的承载极限，很容易造成切槽根部的应力断裂。但在中小扭矩、对传动精度和偏差补偿有要求的场景里，这种夹紧式绕线弹性联轴器的综合使用成本、安装便捷性、维护便利性，都比其他类型的连接结构更有优势，这也是为什么不管是轨道交通配套设备还是汽车产线的非标设备，都能看到这类结构的身影。
