V230T拉杆式活塞气缸结构设计

　　在轻工自动化生产线、包装设备工位推送、工装夹具夹紧回路这类常规气压传动场景里，拉杆式活塞气缸是应用占比极高的直线执行元件，这款V230T规格的气缸，针对1000毫米行程的长行程往复动作需求做了结构优化，适配16兆帕级的工作压力区间，缸筒内径对应3毫米级杆径的输出配比，能在常规工厂压缩空气气源条件下稳定输出直线推拉力。从结构设计逻辑来看，这款气缸采用经典的四拉杆锁紧结构，两端端盖通过四根平行布置的金属拉杆完成轴向锁紧，相比铆接式、焊接式缸体结构，拉杆结构的拆装维护便利性更高，现场更换密封件、清理缸筒内壁积尘时不需要专用工装，松开拉杆螺母即可拆分端盖与缸筒，适合生产线快速维保的作业需求。端盖部分采用硬质金属材质加工，两端预留的进出气接口做了内螺纹沉孔设计，安装气管接头时可以保证密封面贴合度，避免长周期运行下的气体泄漏问题；端盖与缸筒的贴合面预留了密封槽，配套的O型圈可以在拉杆锁紧力作用下完全填充配合间隙，即使在气源压力波动的工况下也能维持缸筒内腔的密封性能。活塞部分采用组合密封结构，活塞本体与缸筒内壁的配合间隙控制在微米级，配套的导向环可以避免活塞往复运动时出现偏磨，长行程工况下不会因为活塞杆下垂导致活塞与缸筒内壁刮擦，有效延长密封件的使用寿命。活塞杆表面做了硬化处理，伸出端的直径匹配3毫米的设计参数，表面粗糙度控制在适合密封件往复运动的区间，避免活塞杆表面划痕导致的防尘圈、活塞杆密封过早损坏。从安装边界来看，

　　这款气缸的两端端盖预留了标准安装孔位，既可以采用脚架式安装固定在设备机架上，也可以搭配法兰安装件完成前法兰或者后法兰的固定安装，还能配合铰支座完成摆动式安装，适配不同设备的安装空间需求。1000毫米的行程设计，主要针对大跨度工位的物料推送、长距离门体启闭、工装的大范围位移这类场景，相比短行程气缸，长行程气缸的设计重点在于拉杆的刚性控制，四根拉杆的平行度在装配时需要严格管控，避免两端端盖出现倾斜，导致活塞杆运动时出现卡滞；缸筒部分采用高精度冷拔管材加工，内壁的直线度、圆度公差都控制在较高精度等级，保证活塞在全行程范围内运动顺畅，不会出现爬行、卡顿的问题。在实际选型应用中，这款气缸可以搭配磁性开关使用，

　　端盖外侧预留的传感器安装槽可以固定磁性开关，检测活塞的伸出、缩回到位位置，给设备控制系统提供到位信号，实现自动化的动作逻辑控制；进出气口可以搭配调速接头，调整活塞伸出和缩回的运动速度，避免高速运动时的末端冲击，保护设备上的工装与被加工工件。在气动回路设计中，这类气缸通常搭配二位五通电磁阀控制动作方向，气源处理三联件负责过滤压缩空气中的水分、杂质，调整供气压力到额定工作区间，保证气缸运行的稳定性。相比液压缸，这类气动气缸的动作速度更快，介质为压缩空气不需要额外的液压站，运维成本更低，适合对动作响应速度有要求、输出力需求在气动元件覆盖区间的工位；相比无杆气缸，拉杆式活塞气缸的抗侧向负载能力更强，允许活塞杆承受一定的径向力，

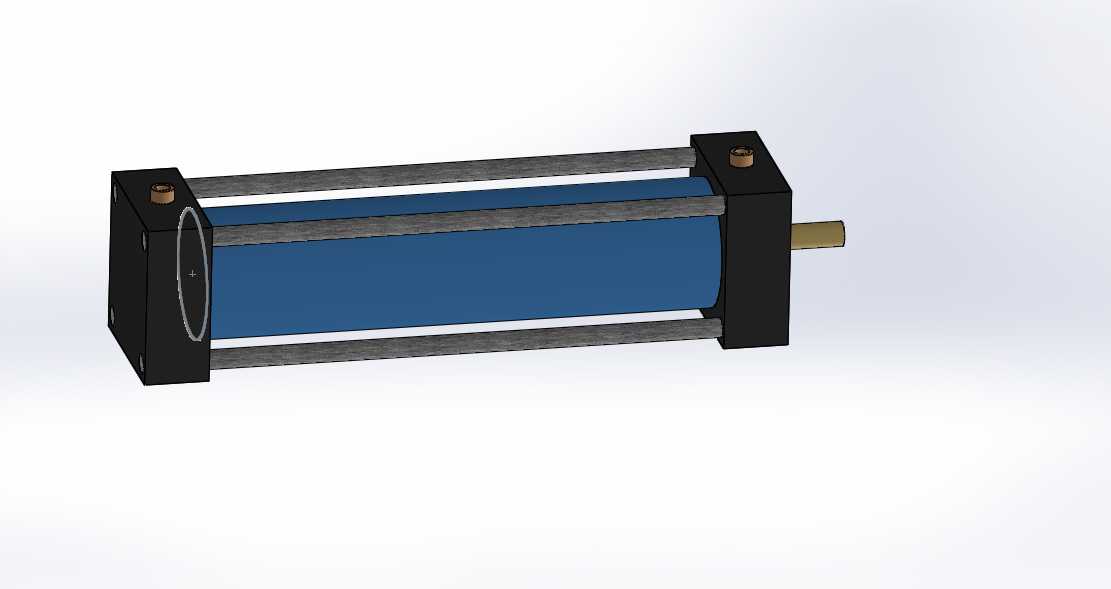

　　在一些没有额外导向机构的简易工位上也能稳定使用，不会因为轻微的侧向力导致密封件快速磨损。从建模细节来看，这款气缸的三维模型完整还原了所有装配细节，包括拉杆的锁紧螺母、端盖的密封槽、活塞的密封件安装位、活塞杆的伸出端结构，甚至端盖上的工艺孔、倒角都做了准确还原，结构工程师在做设备整体布局时，可以直接调用这个模型完成干涉检查，不需要再对模型做二次简化处理；安装孔的位置、尺寸都按照实际产品的参数建模，后续出工程图时可以直接提取安装尺寸，完成设备安装板的孔位设计，减少建模的重复工作量。针对长行程气缸容易出现的活塞杆下垂问题，这款气缸的前端盖内设计了加长导向套，导向套长度比普通短行程气缸更长，给活塞杆提供足够的支撑跨度，即使在全行程伸出状态下，导向套也能对活塞杆形成稳定支撑，减少活塞杆的挠曲变形，避免活塞偏磨。在实际生产线应用中，这类气缸常见于纸箱包装线的纸箱推送工位、木工机械的工件压紧工位、自动化装配线的工件移位工位，在一些简易的非标设备里，还可以搭配连杆机构实现摆动、夹紧等复合动作，适用场景非常广泛。
