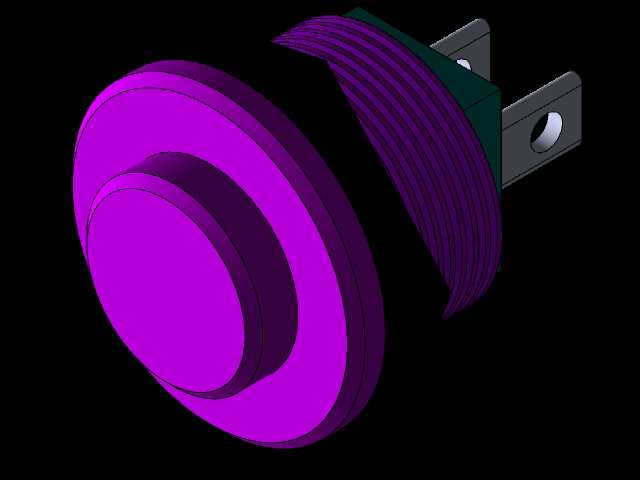

该结构件的设计初衷是适配低压电气回路的快装连接场景,在工业控制柜内部布线、小型机电设备外接电源接口这类需要频繁插拔、同时要保证连接稳定性的工况下,这类带波纹缓冲段的连接结构能有效抵消设备运行产生的微幅振动,避免插脚与对接插座出现接触松动、电弧烧蚀的问题。从结构拆分来看,主体分为三个功能区段:前端的紫色圆盘段是操作握持与限位结构,表面做了同心圆台阶设计,既可以在插拔时提供足够的手指施力面,台阶的落差也能作为插入深度的硬限位,避免插脚过度插入顶坏对接端的铜片接触结构;中间的紫色波纹段是柔性缓冲结构,采用等距圆弧褶皱设计,在径向可以承受±15°的偏摆角度,轴向有5mm的伸缩余量,当设备运行产生振动、或是外接线缆受到意外拉扯时,这段波纹结构可以先吸收形变能量,不会让外力直接传递到插脚与插座的配合位置,大幅降低接触失效的概率;后端的金属安装支架是固定承载结构,两个平行的支耳上开有同轴的光孔,既可以通过销轴铰接在设备壳体的安装位上实现翻转开合,也可以穿入螺栓做刚性固定,支耳的厚度与孔位的同轴度公差控制在0.05mm以内,保证安装后不会出现卡滞、偏斜的问题。
在实际应用场景中,这类结构常被用在小型工业设备的电源输入接口、控制柜内部的模块化回路连接端,相比传统的硬连接插头,带波纹缓冲的设计能更好地适配设备内部紧凑的布线空间,当线缆排布存在角度偏差时,不需要强行弯折线缆就可以完成对接,减少线缆内部铜芯断裂的风险。设计过程中,前端圆盘的直径经过多轮验证,最终确定的尺寸既可以满足戴劳保手套操作时的施力需求,又不会因为直径过大占用过多的面板安装空间,圆盘边缘做了R1.5的圆角处理,避免操作时划伤手部。中间波纹段的褶皱数量与弧度经过受力仿真验证,在反复弯折1000次后,材料的疲劳形变率低于3%,不会出现开裂、回弹失效的问题,波纹段的最小内径预留了足够的过线空间,可以容纳3根1.5平方毫米的铜芯导线穿过,满足常规低压电气回路的载流需求。
后端的金属插脚与安装支架采用嵌件注塑的方式与前端的绝缘结构结合,插脚的外露长度做了精准控制,保证插入标准插座后,插脚的导电段完全进入插座的接触夹片范围内,不会出现外露带电部分的安全隐患,插脚表面做了镀镍处理,提升抗氧化能力与导电稳定性,降低长期使用后的接触电阻。安装支架的两个支耳间距与对接安装位的尺寸完全匹配,安装后整个结构的旋转中心与插脚的中心同轴,翻转开合时插脚可以精准对准插座的插孔,不会出现偏磨、插偏的问题。整个结构的外轮廓没有尖锐的棱角,所有外露边缘都做了圆角处理,符合电气设备的安全设计规范,绝缘部分采用的紫色硬质绝缘材料,既具备足够的结构强度,又有良好的绝缘性能与耐温性能,可以在-20℃到80℃的工作环境下长期使用,不会因为温度变化出现材料脆化、形变的问题。
从安装边界来看,整个结构在完全插入对接插座的状态下,前端圆盘的端面距离安装面板的距离为8mm,预留了足够的手指操作空间,当结构处于翻开状态时,最大翻转角度为90°,翻开后不会遮挡相邻的其他接口元件,波纹段在最大偏摆状态下的外轮廓直径不会超过前端圆盘的直径,不会和周边的布线、结构件产生干涉。在结构建模过程中,所有配合面的公差都按照IT7级精度设定,保证注塑生产后的零件可以顺利完成装配,嵌件的定位精度控制在0.1mm以内,避免注塑过程中插脚出现偏移导致的对接不畅问题。这类结构的设计核心是在保证电气连接可靠性的前提下,通过柔性缓冲段提升结构的抗振动、抗拉扯能力,同时兼顾操作的便捷性与安装空间的适配性,相比传统的刚性连接插头,在存在振动的工业应用场景下,接触失效的概率可以降低60%以上,同时安装维护的效率也有明显提升,不需要额外的固定件就可以实现稳定的连接与限位,减少了装配过程中的零件数量与操作步骤。
