工业设备启动式绿色电气按钮结构

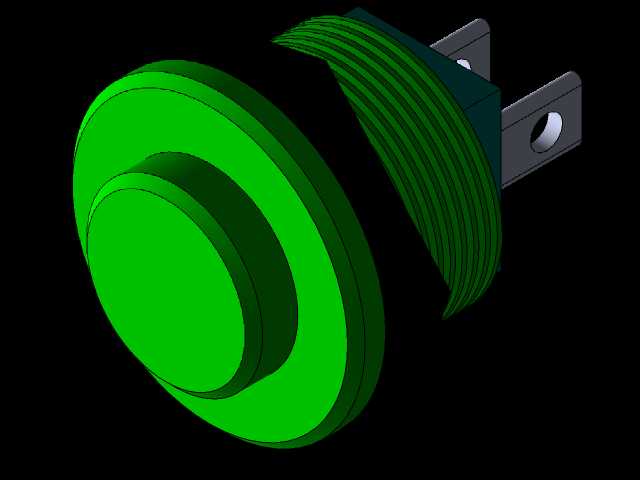

　　在工业生产线的操控工位、成套电气控制柜的操作面板、中小型加工设备的机旁操作盒上，这类启动型电气按钮是操作人员与设备交互最直接的入口，每一次设备的启动运行、工序触发都要通过这类元件完成指令传递，其结构可靠性直接决定了设备操作的响应效率与现场作业的安全冗余。不同于常规外露式按钮，这款带防护波纹套的结构设计，首先考虑的是工业现场多粉尘、少量切削液飞溅、偶有杂物磕碰的复杂工况，外层的绿色波纹防护套采用软质耐油材质，顺着按钮按压行程做了等距褶皱结构，既不会阻碍按钮的按动行程，又能完全覆盖按钮与安装座之间的活动缝隙，避免金属碎屑、粉尘、液态介质渗入按钮内部造成触点接触不良或者卡滞故障。从结构拆分来看，按钮头部采用阶梯式同心圆设计，

　　最外层的大直径圆盘是操作按压面，做了足够的接触面积设计，操作人员佩戴劳保手套操作时也能精准按压触发，不会出现打滑或者按偏的情况；中间层的阶梯结构是按钮的行程限位段，和安装座的内孔配合，限制按钮的最大按压行程，避免过度按压造成内部触点弹簧的塑性变形；内层的柱体是传动段，直接对接内部的触点模块，将按压力度无损耗传递到触点机构，实现电路的通断切换。安装端采用的是带两个固定耳的安装座结构，固定耳上预留了标准安装孔位，适配行业通用的面板开孔尺寸，安装时只需要将按钮主体从面板正面穿入，在背面通过固定件锁紧，再用紧固件穿过固定耳孔位做二次防转固定，即使设备运行过程中有持续振动，也不会出现按钮松动、偏转的问题。

　　设计过程中首先敲定的是防护结构的褶皱参数，每一圈褶皱的弧度、厚度都经过反复校核，既要保证按压时的形变顺畅，按压力度控制在操作人员舒适的区间内，又要保证长期反复按压后不会出现材质疲劳开裂，褶皱的间距也做了优化，避免积尘后难以清理。颜色选用醒目的工业绿色，完全符合工业操控元件的色彩规范，绿色对应启动、运行的指令含义，操作人员在复杂的操作面板上可以快速识别定位，减少误操作的概率。安装边界方面，按钮主体突出面板的高度做了合理控制，既不会因为突出过短造成按压不便，也不会因为突出过长容易被意外碰撞触发，安装座的背面预留了足够的接线空间，适配常规的导线压接与端子连接方式，不需要额外调整柜内的走线布局。这类按钮的触点结构采用自复位设计，

　　按压到位后触点闭合接通电路，松开后在内部弹簧的作用下自动回弹复位，触点断开，针对不同的控制需求，也可以在基础结构上拓展锁止型触点模块，实现持续接通的控制功能。在实际设备配套中，这类按钮常和停止按钮、急停按钮、指示灯等元件组合布置在操作面板上，构成完整的设备本地操控单元，从结构设计上就兼顾了现场操作的便捷性、复杂工况的防护性、长期使用的耐久性，不需要额外加装外置防护盖就能满足多数普通工业场景的使用要求，降低了设备操控单元的整体配套成本。建模过程中对活动部件的配合间隙做了精准还原，防护套和按钮头部、安装座的贴合位置，固定耳和安装面板的接触面，都按照实际装配公差做了预留，结构之间不存在干涉问题，导入装配环境后可以直接用于操控面板的布局设计、虚拟装配验证，也可以作为电气控制类教学演示的具象模型，帮助从业者理解按钮类操控元件的内部结构与装配逻辑。
