带侧插接口的方形金属连接基座结构

　　这类带侧插接口的方形金属连接基座，在工业现场的低压控制回路、小型气动信号传递回路里应用十分普遍，常作为设备面板上的信号转接、动力分接节点使用，不少小型专机的操作面板、分布式IO模块的外接端口都会采用这类结构做载体。从实际使用场景来看，这类基座大多嵌入安装在设备的金属面板或者绝缘安装板上，背部的腔体用来容纳内部的导电接触件或者气路密封件，侧伸出来的插轴用来和外部的对插接头配合，实现快速的线路或者气路通断，相比螺丝压接的端子，这类插接结构的拆装效率要高出不少，日常维护更换外接元件的时候不需要反复拧动接线螺丝，也能避免螺丝滑牙、压线松动带来的接触不良问题。

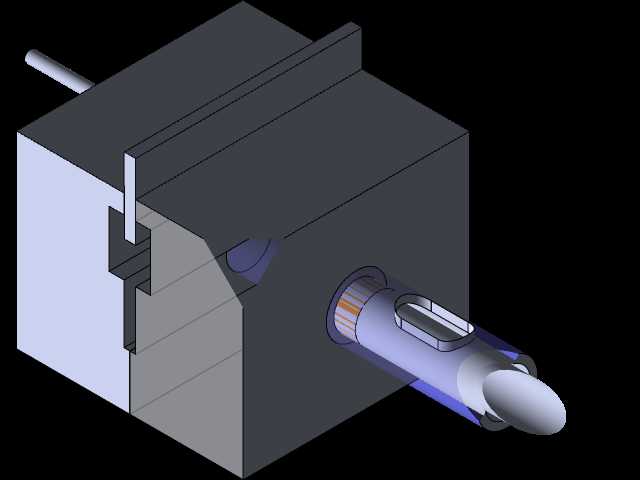

　　从结构设计的思路来看，整个基座采用方形的主体外壳，一方面是方便在面板上开方孔做卡装固定，方形的轮廓在安装的时候不需要额外做防转定位，靠壳体本身的方形边就能限制周向转动，安装后不会因为反复插拔接头出现基座跟转的情况；另一方面方形壳体的内部空间利用率更高，能在有限的体积内容纳更多的接触插芯，同时壳体的壁厚做了均匀的等厚设计，不管是采用机加工方式做铝件切削，还是开模做注塑或者压铸成型，都能保证加工过程中材料的应力均匀，不会出现壁厚差异过大导致的成型变形问题。侧伸的插轴部分做了端部的圆弧导向设计，对插的时候不需要完全精准对位，靠端部的圆弧面就能引导接头滑入配合位置，插轴上的扁位结构是用来和对接接头的防转槽配合，避免插合之后接头出现周向转动，拉扯内部的连接线路导致断线或者接触失效。

　　从安装边界的尺寸逻辑来看，这类基座的主体方形边长一般控制在30毫米到50毫米区间，适配市面上常见的面板安装开孔尺寸，背部的腔体深度不会超过主体边长的三分之二，避免安装之后在面板背部占用过多的柜内空间，侧伸插轴的伸出长度一般控制在20毫米左右，既保证插合之后有足够的接触配合长度，不会因为设备运行的振动导致接头松脱，也不会因为伸出过长容易被现场的杂物磕碰损坏。基座侧面的凸台结构是做面板卡装的卡扣位，安装的时候从面板正面把基座推入开好的方孔，凸台会卡到面板的背面，配合正面的限位台阶把基座牢牢夹在面板上，不需要额外的螺丝固定，安装效率很高。

　　在功能特性上，这类基座的金属壳体本身能起到一定的电磁屏蔽作用，当用来传输弱电平信号的时候，金属壳体可以隔绝周边变频器、伺服电机产生的电磁干扰，保证信号传输的稳定性；如果是作为气路转接基座使用，壳体和插轴的配合面会做精密的磨削加工，保证配合间隙控制在密封件的可补偿范围内，不会出现漏气泄压的问题。插轴内部的接触件或者气路通道和壳体之间会做绝缘或者密封隔离，避免出现壳体带电或者气路串气的问题，日常使用的时候即使操作人员不小心碰到基座外壳，也不会有触电风险，气路版本的也不会因为漏气导致回路压力不足。另外基座上预留的侧孔是用来做内部元件的固定或者走线，装配的时候可以从这个孔位把内部的接触组件推入壳体，之后用密封胶或者卡圈把孔位封住，既方便装配，也能阻挡现场的粉尘、切削液进入壳体内部，延长内部元件的使用寿命。

　　实际选型使用的时候，需要注意根据实际的回路参数选择对应芯数或者通径的规格，安装面板的厚度要和基座卡扣的适配厚度匹配，面板过薄会导致卡扣卡不紧，插拔接头的时候基座容易被推出面板，面板过厚则会导致卡扣无法完全弹开，固定不牢。插合对接接头的时候要保证对准方向，顺着插轴的轴线方向推入，不要斜着硬插，避免把插轴碰弯或者损坏内部的接触件，日常维护的时候可以定期检查插合部位的松紧度，如果出现接触不良或者漏气的情况，及时检查内部的接触件或者密封件是否出现磨损，更换对应配件就能恢复使用，不需要整体更换整个基座，能降低现场的维护成本。
