小型无压缩机制冷装置结构设计

　　在小型定点冷却的应用场景里，传统压缩机制冷装置往往存在体积冗余、运行震动大、制冷剂泄漏风险等问题，尤其是在桌面级实验样品冷却、个人随身物品低温存储、小型电子元器件恒温测试这类场景下，大体积的压缩制冷系统很难适配狭小的安装空间，也无法满足低噪运行的使用需求，这款采用热电制冷原理的无压冷却装置，正是针对这类细分场景开发的结构方案。从实际用途来看，这款装置不需要依赖压缩循环管路，核心制冷功能依托珀耳帖板的热电效应实现，通电后即可在冷面形成持续低温环境，配合内部设计的热对流通道，能够将冷量均匀传递到装置内部的存储空间，满足小容积范围内的持续冷却需求，适合放置在实验台、桌面工位等位置，对需要低温暂存的小件物品、实验试剂、小型电子元件进行冷却，

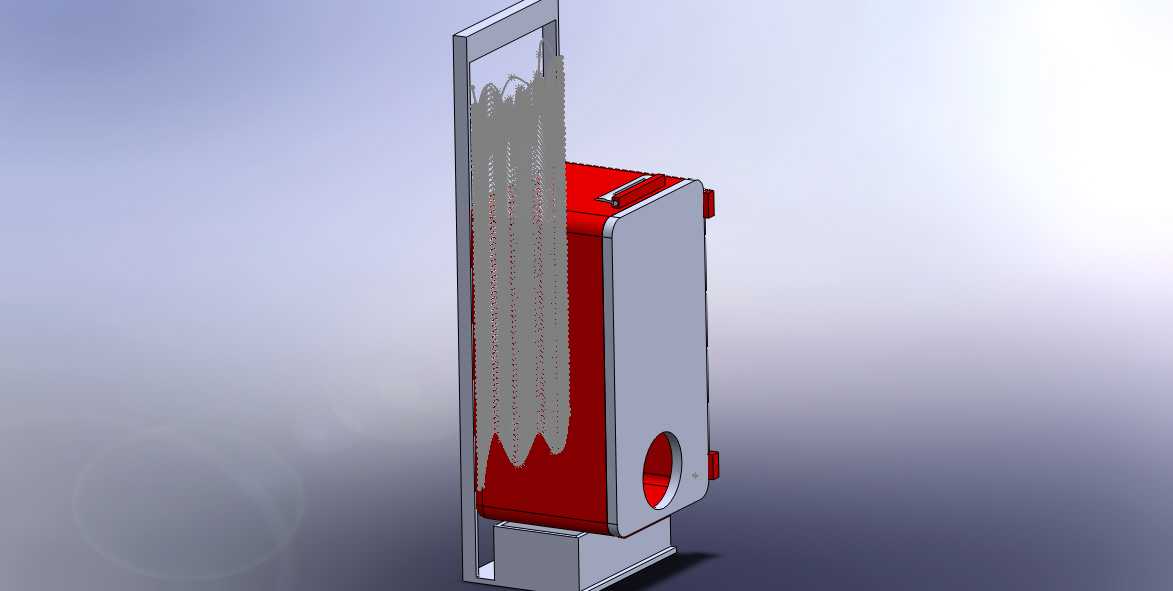

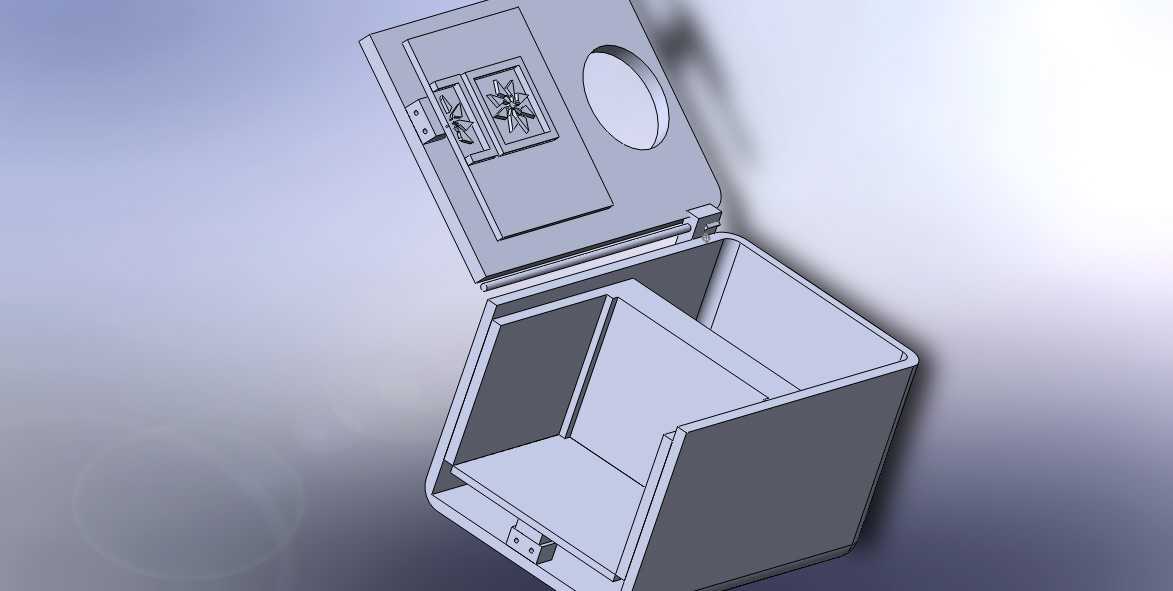

　　运行过程没有机械压缩部件的往复运动，不会产生管路震动与冷媒流动的噪音，适配对运行静谧性有要求的使用环境。从功能特性上看，这款装置取消了传统冰箱的压缩机、冷凝器管路、毛细管等复杂组件，整体结构更加紧凑，外壳采用钣金与塑料件结合的装配形式，正面预留的圆形开孔可以作为观察窗或者取物口，不需要完全开启舱门即可观察内部物品状态，减少冷量流失；装置后侧与珀耳帖板热端贴合的位置设计了散热结构，配合自然对流或者小型辅助散热结构，能够及时将热端产生的热量导出，保证冷面制冷效率稳定，装置顶部设计的提手结构，方便用户在不同工位之间转移设备，不需要额外借助搬运工具，适配多场景移动使用的需求。在设计思路层面，这款装置的结构建模完全围绕热电制冷的特性展开，

　　首先确定珀耳帖板的安装基准面，将制冷板的冷面直接朝向内部储物腔体，减少冷量传递过程中的损耗，热端则直接与外部散热结构贴合，缩短热传导路径；内部腔体的导流结构经过优化，能够让冷热空气在腔体内形成自然对流循环，不需要额外加装内循环风机即可实现温度均匀分布，进一步降低装置运行的能耗与噪音；外壳的拼接结构采用卡扣加少量紧固件的装配形式，既能够保证外壳的结构强度，也方便后期对内部制冷组件、散热组件进行维护更换，所有零部件的安装都预留了足够的装配公差，避免加工误差导致的装配干涉问题。从外形尺寸与安装边界来看，这款装置整体采用立式窄体结构，占地面积远小于传统压缩式小型冰箱，放置在桌面时不会占用过多的操作空间，

　　底部设计的支撑底座能够将装置本体与放置台面隔开一定距离，避免装置底部产生的冷凝水直接浸泡台面，同时也能提升底部的空气流通性，辅助散热结构散热；装置侧面预留的安装位可以根据使用需求加装固定卡扣，在移动场景下使用时可以将装置固定在支架或者机架上，避免倾倒；所有外部突出结构都做了圆角处理，没有尖锐的棱角，在日常使用过程中不会出现磕碰划伤的问题，装置后侧的走线位置预留了足够的线缆弯曲空间，电源线插接后不会出现过度弯折导致的线材破损问题。在结构细节处理上，这款装置的储物腔体与外壳之间预留了保温层填充空间，可以根据实际制冷温度需求填充不同厚度的保温材料，减少冷量向外部环境传递，提升制冷效率；珀耳帖板的安装位置设计了密封结构，避免外部热空气从安装缝隙进入腔体内部产生凝露，凝露收集结构设计在腔体底部，能够将产生的冷凝水引导至指定的收集位置，不需要频繁清理腔体内的积水；提手结构的承重经过校核，能够承受装置整体满负载状态下的重量，转移过程中不会出现结构断裂的问题，外壳表面的处理工艺预留了足够的设计空间，可以根据使用场景的不同选择不同的表面材质与颜色，适配不同的使用环境风格。
