双列集成式轴承支撑安装组件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:454708
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件
  • 双列集成式轴承支撑安装组件

  在常规的轴系传动布局中,单轴承支撑往往难以应对重载、长跨距轴或者双向轴向载荷的工况,容易出现轴端挠曲、轴承偏磨、运行振动超差等问题,这类双轴承集成支撑组件,就是针对这类场景优化设计的支撑部件,多用于输送线驱动辊、小型机床主轴、自动化设备的动力传递轴系、包装设备的牵引辊组等位置,用来同时承担径向载荷与双向轴向载荷,提升轴系运行的刚性与稳定性。

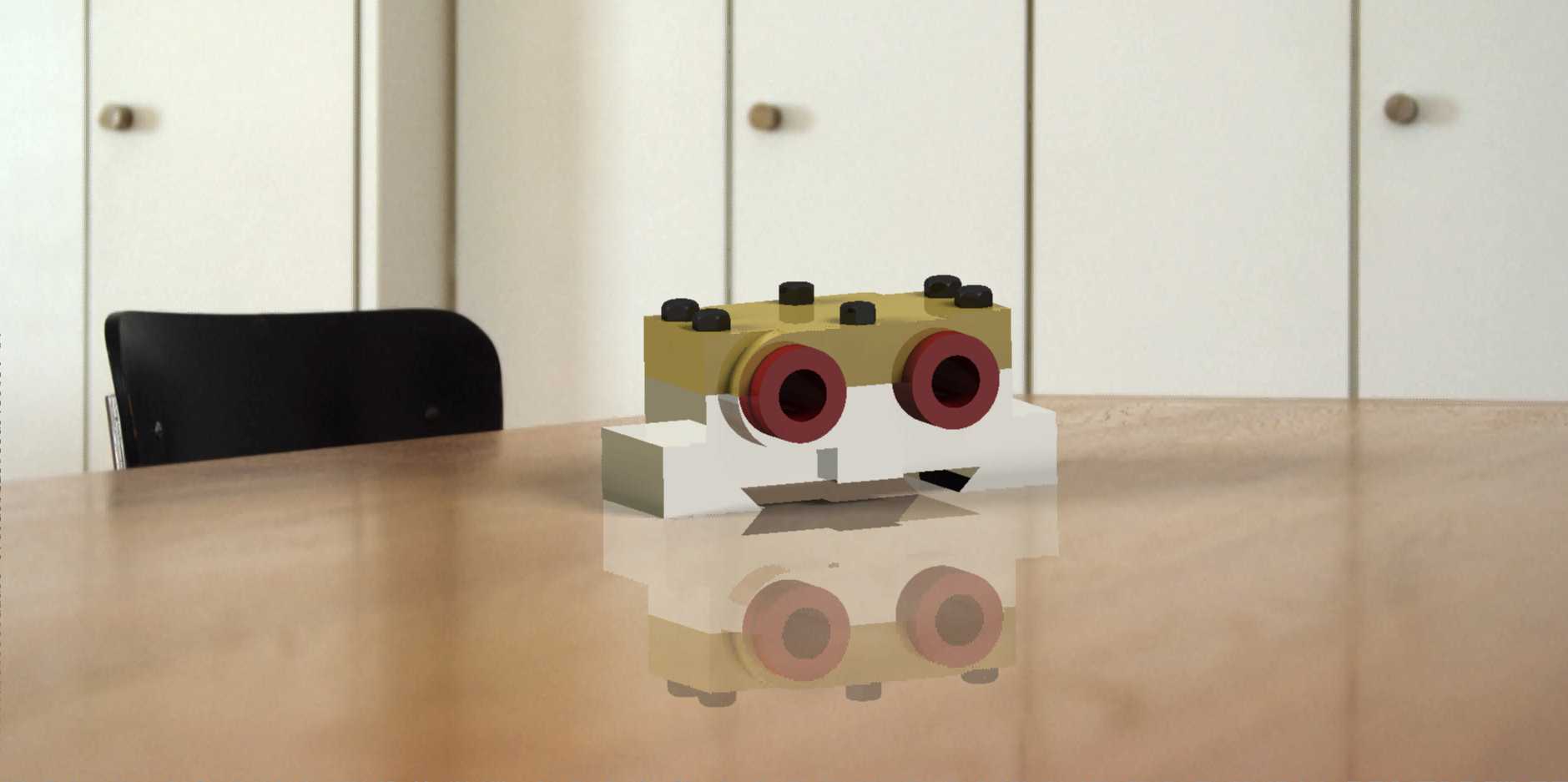

  从结构设计逻辑来看,这款组件采用了一体式的基座设计,没有采用分体式轴承座拼接的方案,能够从根源上避免两个轴承安装孔不同轴带来的装配应力,基座下部设置了平直的安装基准面,加工时一次性完成安装面与轴承孔的镗削加工,保证轴承安装孔的轴线与安装基准面的平行度公差控制在0.02mm以内,避免装配后轴系出现倾斜。基座上部的轴承安装位采用了贯通式的孔位设计,两个轴承的安装孔同轴布置,孔位内侧设置了轴承定位台肩,能够限制轴承内圈的轴向窜动,台肩的高度经过核算,既能够满足轴承轴向定位的支撑强度要求,又不会干涉轴承保持架的正常运转,同时预留了轴承外圈的拆卸间隙,方便后期维护时快速取出轴承,不会因为拆卸空间不足导致轴承或者基座损伤。

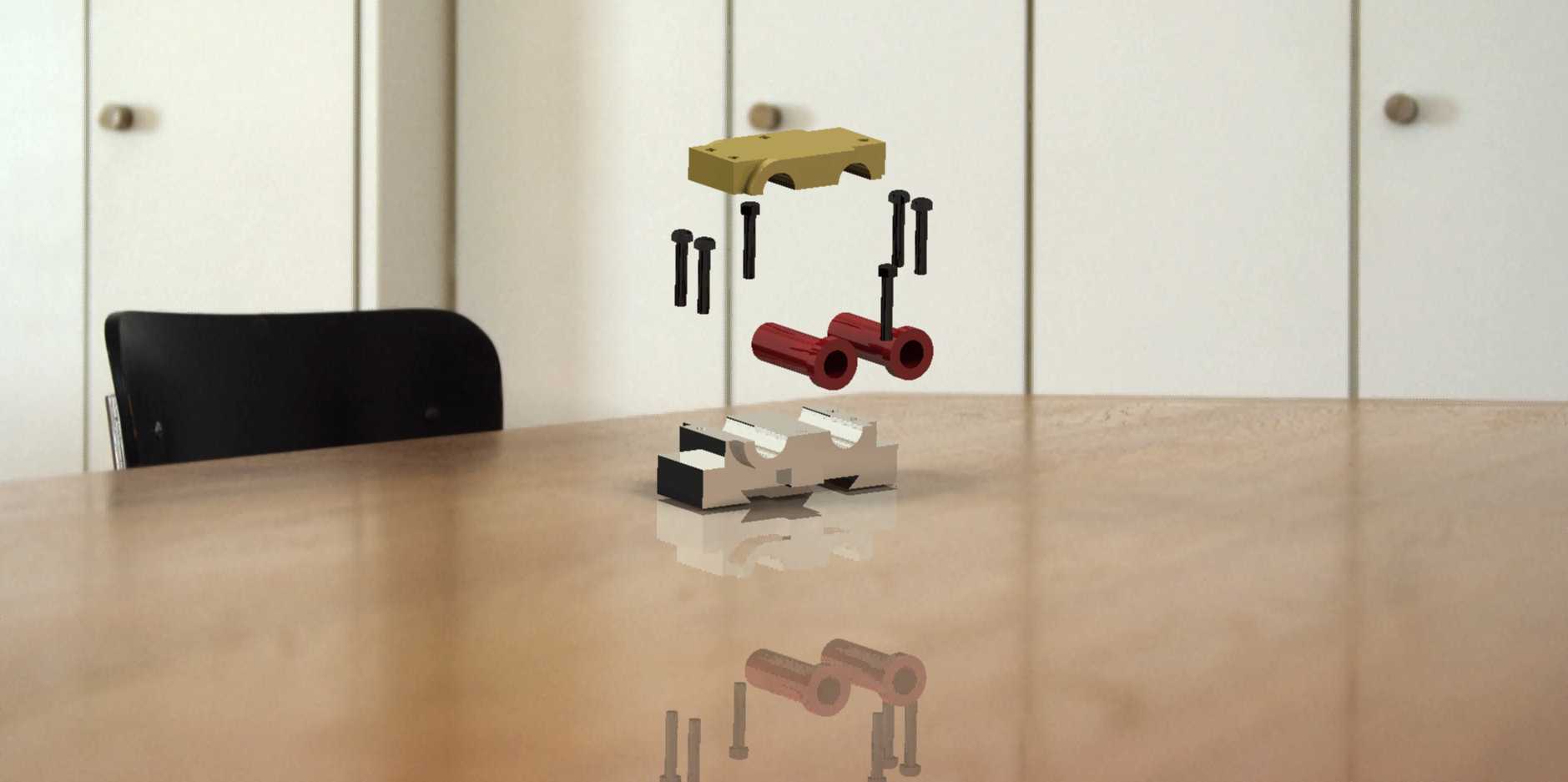

  组件上部的压盖结构采用了分体式的压板设计,通过六个均匀布置的紧固件与基座连接,压盖内侧加工有与轴承外圈匹配的定位止口,装配时能够将轴承外圈牢牢压紧在基座的台肩位置,避免轴承在运行过程中出现外圈转动、轴向窜动的问题,紧固件的布置位置避开了轴承的载荷传递路径,不会因为螺栓的预紧力导致轴承孔出现变形,影响轴承的正常游隙。两个轴承的安装位之间预留了足够的间隔空间,能够根据使用需求加装隔套、调整垫片,用来调整轴承的预紧力,适配不同转速、载荷的使用场景,当用于高转速工况时,可以适当减小预紧力降低轴承发热,用于重载低速工况时,可以适当增大预紧力提升支撑刚性。

  从安装边界来看,这款组件的基座下部为矩形安装面,安装孔采用了对称布置的沉头孔设计,能够适配M8或者M10的安装螺栓,安装时不需要额外制作转接板,直接将基座贴合在设备的安装基准面上,拧紧螺栓即可完成固定,安装基准面的平面度经过精加工处理,能够保证安装后组件的位置精度。组件的整体外形尺寸紧凑,宽度方向的尺寸控制在两个轴承外径加两侧壁厚的范围内,不会占用过多的设备安装空间,轴承孔的中心高经过标准化设计,能够与同规格的其他传动部件实现高度匹配,不需要额外调整轴系的中心高度,减少现场装配的调整工作量。

  在实际使用过程中,这类双轴承支撑组件相比两个独立的轴承座,装配难度更低,不需要现场调整两个轴承座的同轴度,只需要将轴与轴承装配完成后,整体放入基座的轴承孔内,安装上部压盖即可完成装配,能够大幅缩短设备的装配周期,同时一体式的结构抗振性能更好,在有冲击载荷的工况下,不会出现分体式轴承座常见的连接螺栓松动、轴承座移位等问题。组件的基座部分采用了铸铁材质加工,具备良好的减震性能与刚性,能够吸收轴系运行过程中产生的振动,降低设备运行的噪音,轴承安装位的加工精度达到了IT7级,能够满足P0级甚至P6级精度轴承的安装要求,适配大部分通用工业设备的轴系精度需求。

  在设计这类组件的三维模型时,需要重点关注轴承孔的形位公差标注、安装基准面的平面度要求、压盖止口与轴承孔的同轴度要求,同时要预留出润滑通道的位置,部分工况下需要在基座上加工注油孔,连通轴承的滚动体位置,方便后期运行过程中补充润滑脂,延长轴承的使用寿命。另外还要考虑密封件的安装空间,在轴承孔的两端位置预留密封槽,用来安装骨架油封或者防尘盖,避免外界的粉尘、切削液、杂物进入轴承内部,造成轴承过早磨损,适配多粉尘、有切削液飞溅的加工车间使用场景。
