嵌入式暗装防眩方形壁装小灯结构

　　这款嵌入式方形小灯的结构设计，核心围绕狭小安装空间的暗装需求展开，在做结构校核的时候首先要考虑的是安装边界的适配性，这类灯具大多应用在酒店走廊侧壁、展柜内侧壁、住宅玄关侧壁、卫浴间干区墙面这类需要局部补光且不希望灯具突出墙面破坏饰面整体性的场景，和明装灯具不同，暗装结构的所有固定点位都需要藏在墙面预留的安装槽内部，不能有外露的固定件破坏墙面的平整观感。

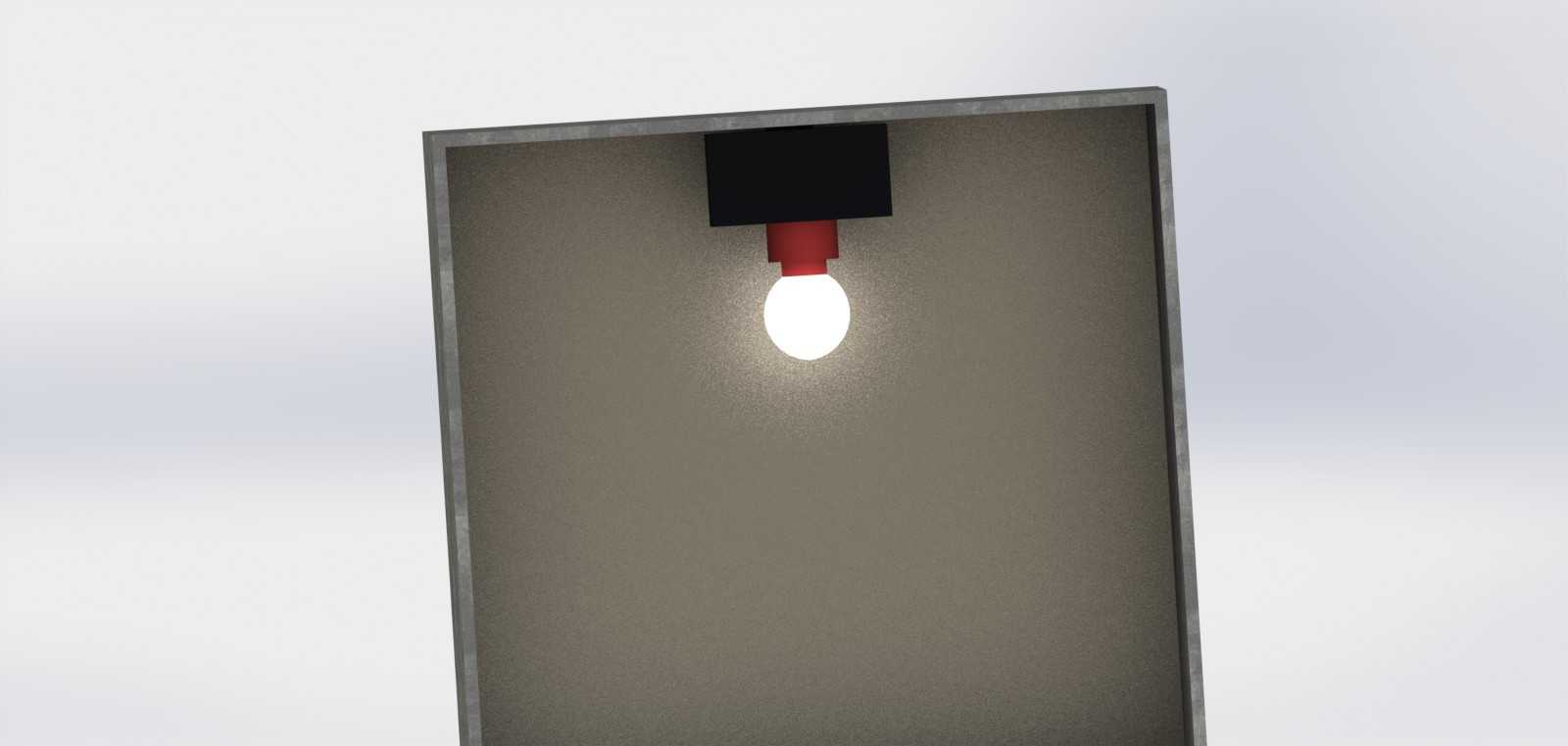

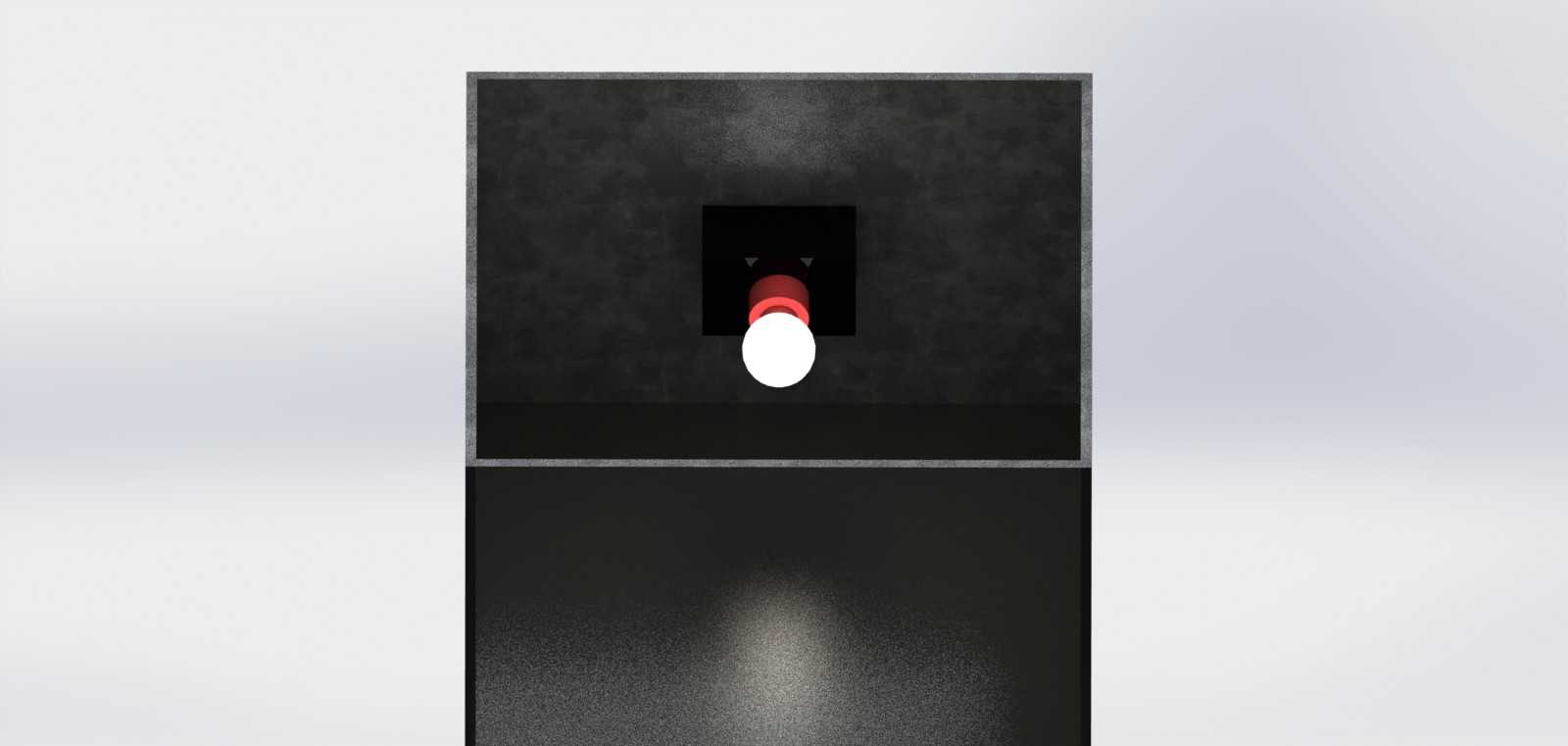

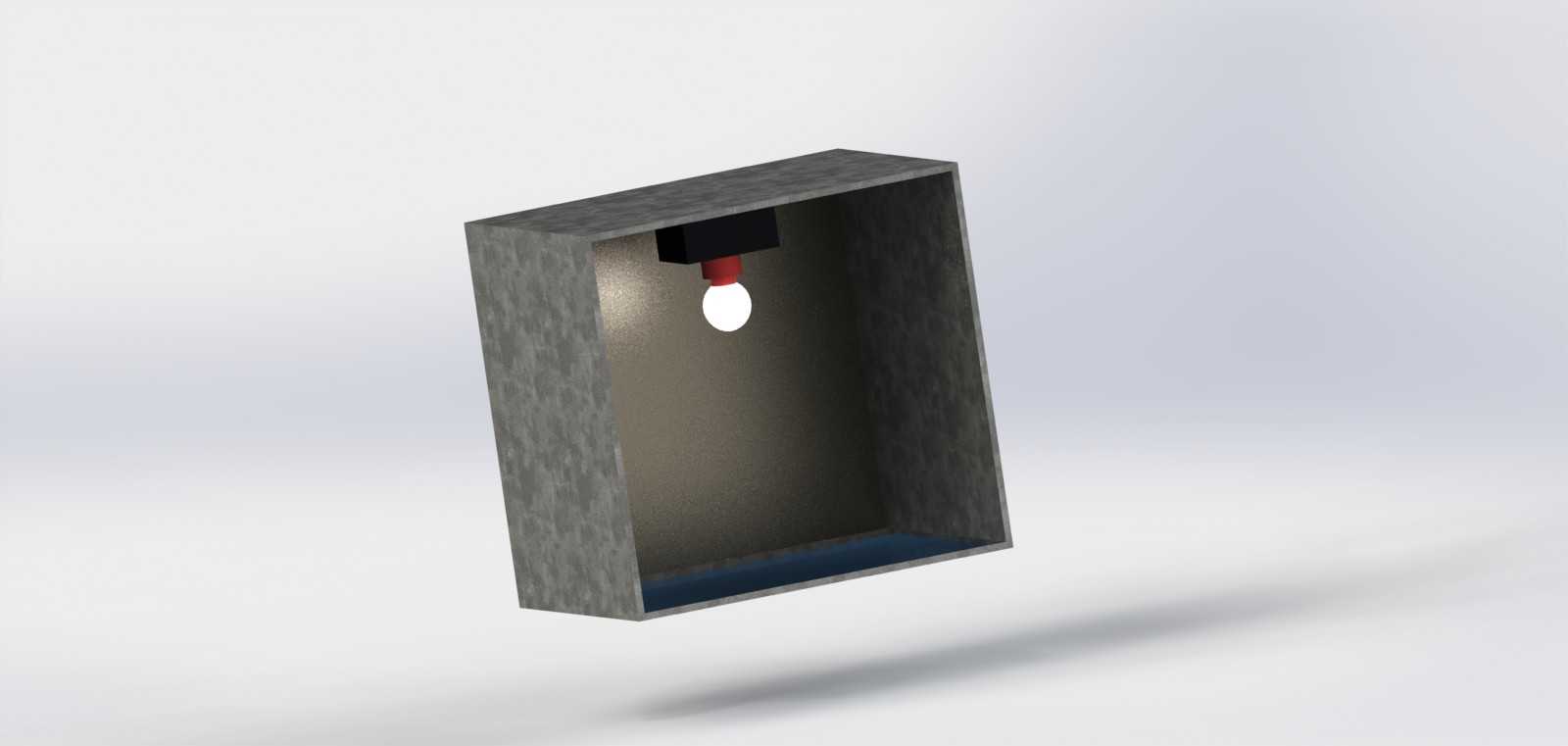

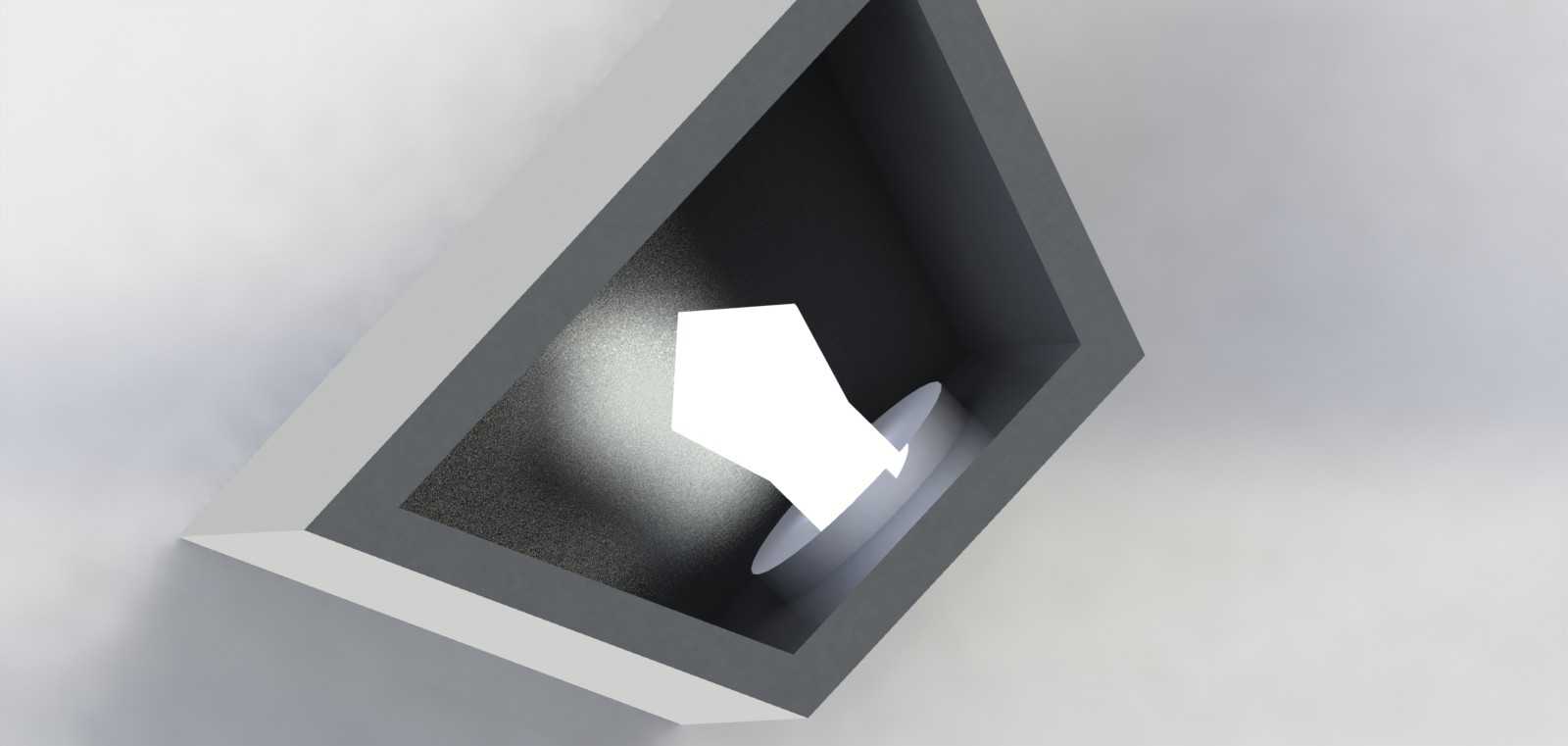

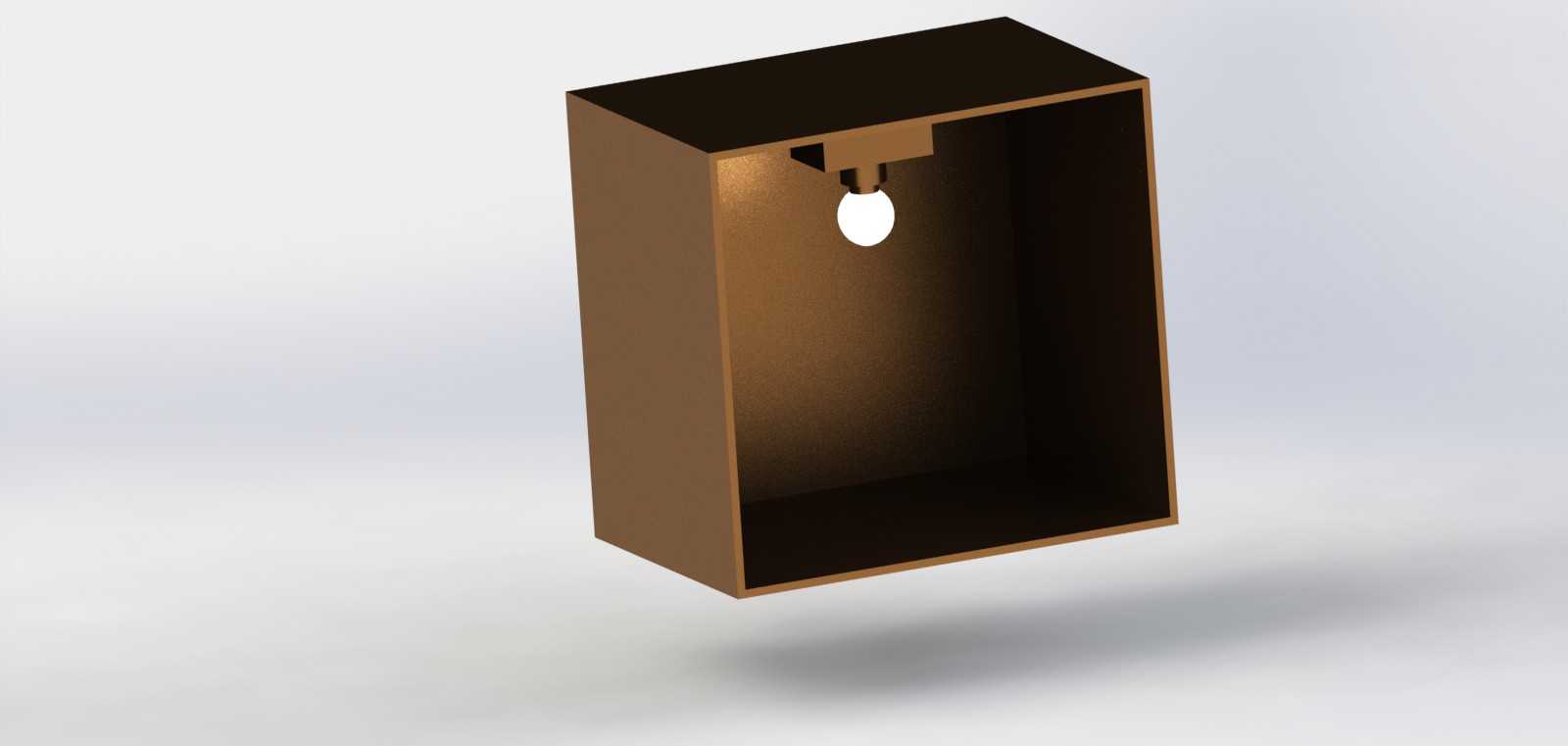

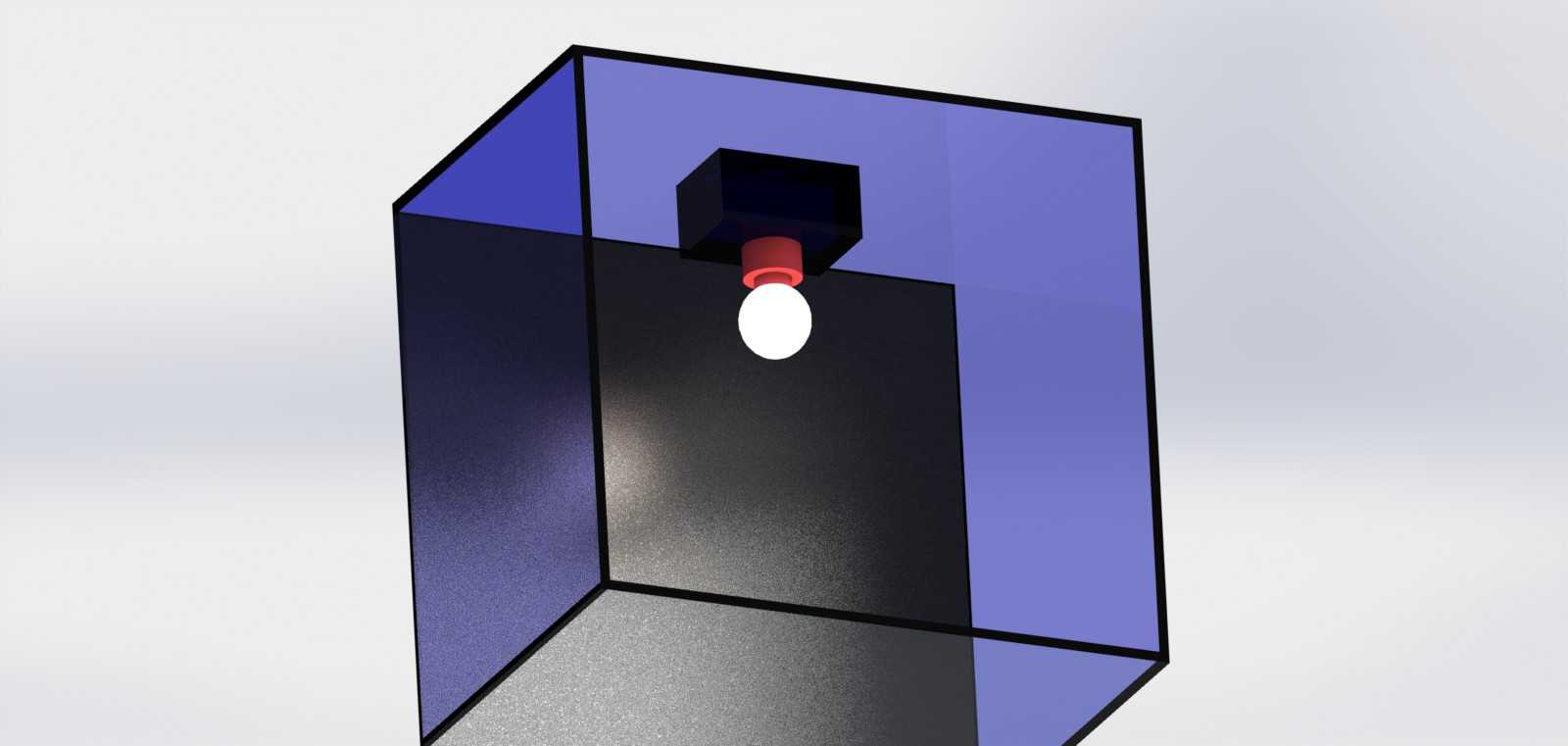

　　从结构组成来看，这款灯具分为外框壳体、内置光源腔、出光防眩结构三个核心部分，外框采用方形切边设计，边框做了窄边处理，外露的边框宽度控制在极小的尺寸，安装完成后仅窄边贴合墙面饰面，不会出现宽边框的突兀感。光源腔做了内凹式的深腔设计，深度刚好可以把光源发光体完全藏在腔体内侧，避免光线直接直射人眼产生眩光，这也是这类局部照明灯具最核心的功能要求——在提供足够局部照度的同时，不会让路过的人产生刺眼的不适感。出光面的导光结构做了斜切收边，光线从腔体射出时会经过导光面的漫反射处理，让照射区域的光斑边缘呈现自然的渐变过渡，不会出现生硬的明暗分界，适配展陈物品打光、走廊地脚辅助照明这类对光斑质感有要求的场景。

　　设计过程中首先要敲定的是安装槽的开孔尺寸，外框的后侧固定壳体尺寸要比外露边框小一圈，刚好可以嵌入墙面提前开好的方形孔洞内，后侧壳体的侧壁带有弹性卡簧结构，安装时只需要把卡簧向上掰起，将壳体推入开好的孔洞内，卡簧会自动弹开卡在墙体的背面，配合前侧的窄边框把整个灯具夹紧在墙面上，不需要额外打螺丝固定，适配石膏板、木质饰面、集成墙板这类常见的室内墙面材质，安装效率比螺丝固定的结构高很多，后期维护拆卸也只需要用撬片从边框缝隙处把灯具撬出即可，不会破坏周边的墙面饰面。

　　壳体的内部预留了光源驱动的安装空间，驱动模块可以直接藏在腔体内侧，不需要在墙体后方额外预留驱动安装位，降低了墙面开槽的深度要求，对于一些墙面后方走线空间有限的场景，这种集成式的腔体设计可以大幅降低施工难度，不需要为了容纳驱动额外扩大开槽尺寸。光源的固定位做了通用化的螺孔设计，可以适配不同功率的贴片光源模块，根据实际应用场景的照度需求更换对应功率的光源，不需要改动整体的壳体结构，提升了结构的通用适配性。

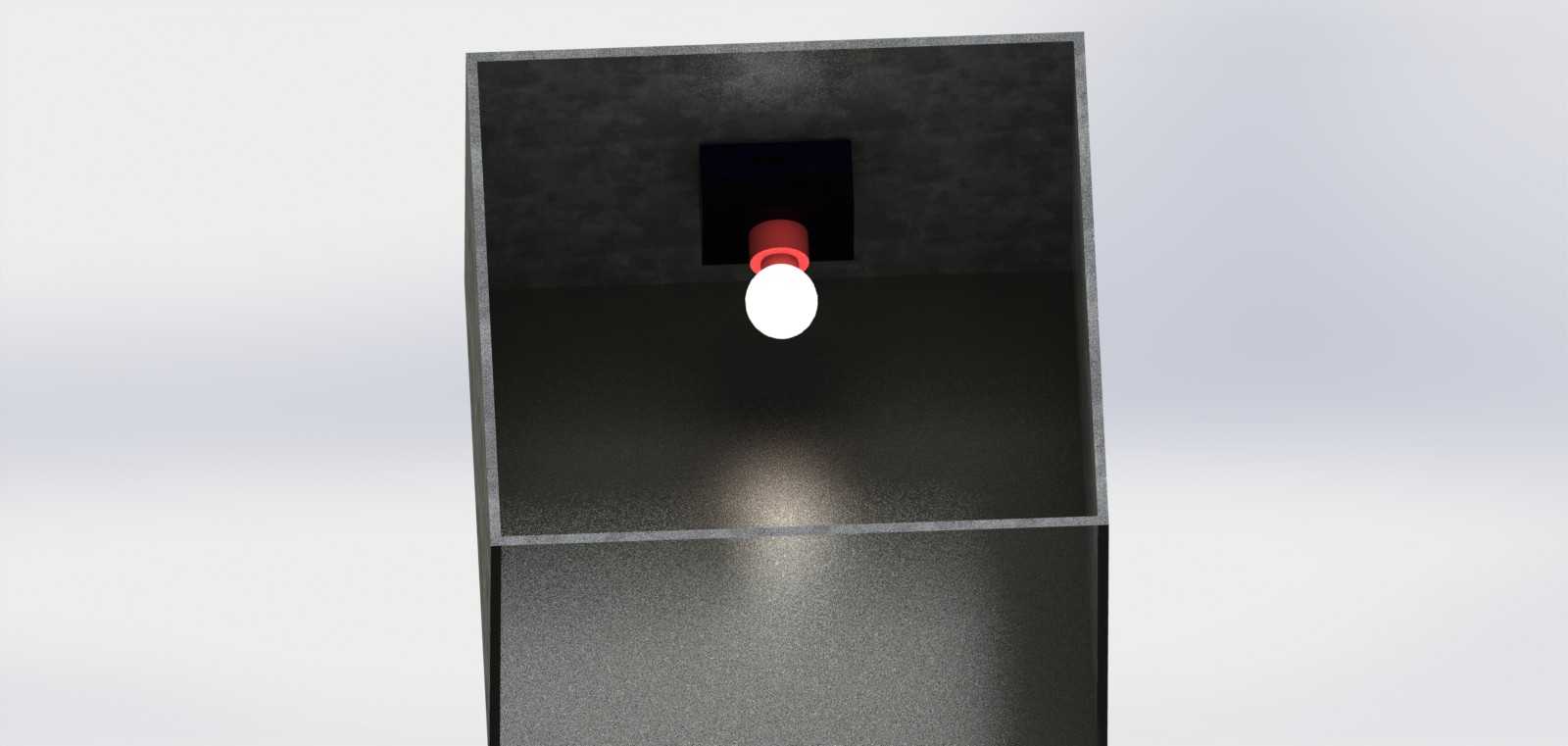

　　防眩结构的设计是这款灯具的重点，深腔的内壁做了哑光吸光处理，避免腔体内壁产生反光形成杂散光，所有从光源发出的光线只会朝向预设的照射角度射出，照射角度控制在向下倾斜的固定范围，刚好覆盖墙面下方的人行区域或者展柜内部的陈列区域，不会有光线向上散射造成光污染。外框的表面处理做了和常见墙面饰面适配的哑光质感，不会因为边框反光产生多余的光斑，和墙面的融合度更高。

　　在做结构强度校核的时候，外框的壁厚做了合理的控制，既保证安装过程中卡簧受力时边框不会产生变形，又尽可能控制整体的重量，避免长期安装后因为自重导致灯具从安装槽内滑落。后侧的壳体边缘做了圆角处理，安装推入孔洞的时候不会刮伤孔洞周边的墙面饰面，也不会割伤安装人员的手部，符合安装施工的安全要求。接线部位预留了标准的接线端子位，现场布线时只需要把火线零线接入对应的端子即可，不需要做复杂的接线处理，降低了现场施工的接线难度，也避免了接线不规范导致的安全隐患。

　　这类小灯的实际使用场景里，很多是作为辅助照明存在，不需要承担主照明的功能，所以结构设计上不需要做过大的散热结构，依靠金属壳体本身的散热能力就可以满足小功率光源的散热需求，不需要额外加装散热鳍片，进一步压缩了整体的结构尺寸，让安装所需的开槽深度更小，适配更多墙面厚度不足的安装场景。
