立式双滑轮支承导向结构

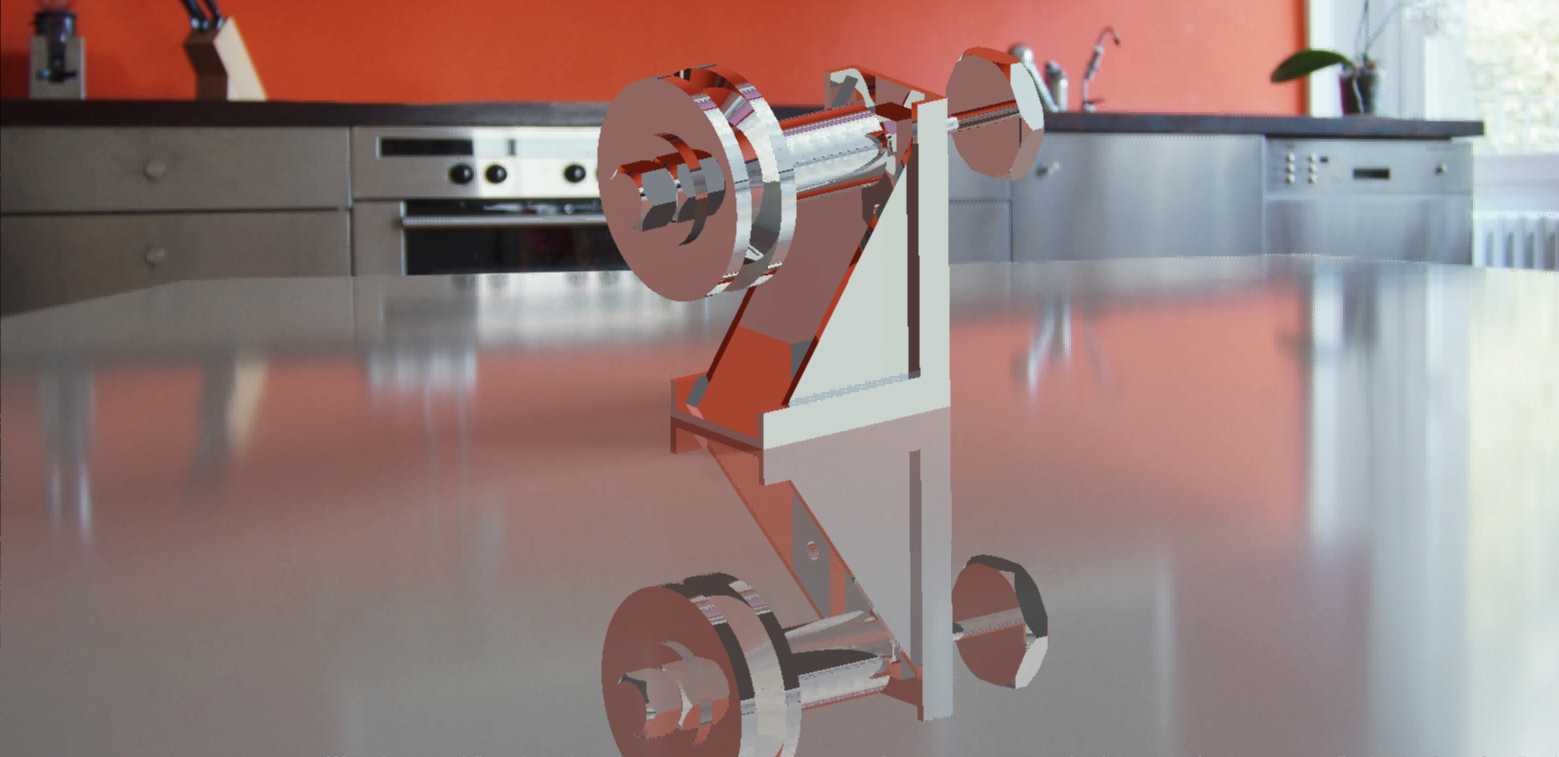

　　日常做非标设备的传动导向设计时，这类双滑轮支承结构的出镜率其实不低，不少轻载输送线、线缆牵引工位、小型物料吊装导向段都会用到类似的结构，核心作用是改变柔索的传动方向，同时约束柔索的横向窜动，避免柔索在运行过程中出现脱槽、偏磨的问题。从结构本身来看，这套支承采用单立式支座的悬臂安装形式，支座底部为平直安装面，预留了螺栓固定的孔位，安装时可以直接固定在设备的型材架或者钢制安装基座上，不需要额外做复杂的转接结构，安装边界的适配性比较好，不管是水平台面还是侧装的立面，只要安装面的平面度达到IT12以上，都能保证支座的固定刚性。两个滑轮对称布置在支座的悬臂轴两端，轴与支座之间采用过盈配合加顶丝固定的方式，

　　避免滑轮在受径向载荷时出现轴的转动或者窜动，滑轮本身自带圆弧型绳槽，槽面的粗糙度控制在Ra1.6以内，能减少柔索运行时的磨损，不管是钢丝绳、尼龙绳还是同步带类的柔性传动件，都能适配对应的槽型尺寸。设计这类结构的时候，首先要核算的是悬臂轴的抗弯强度，因为滑轮受载时所有的径向力都会作用在悬臂轴上，轴的直径、悬臂长度要匹配额定载荷下的挠度要求，一般来说轻载工况下轴的挠度控制在0.1mm以内就能保证滑轮转动顺畅，不会出现卡滞。其次要考虑滑轮的转动副设计，这套结构里滑轮和轴之间应该是加装了滑动轴套或者微型滚动轴承，转动阻力小，长时间运行也不会出现异响，轴承的选型要匹配运行转速，低速牵引工况用铜套就能满足寿命要求，

　　转速稍高的场景换成深沟球轴承更稳妥。支座的立板采用三角形加强筋结构，不是单纯的直板支撑，三角形筋板能大幅提升立板的抗侧弯能力，当两个滑轮受力不均时，比如单侧柔索张紧力偏大，加强筋可以避免立板出现侧向变形，保证两个滑轮的轮槽始终处于同一中心平面，不会因为支座变形导致柔索蹭到轮槽边缘。从安装尺寸来看，整个结构的横向占用空间不大，两个滑轮的外端面间距控制在合理范围，不会因为悬臂过长导致整体结构晃荡，底部安装孔的孔距按照通用型材的间距设计，和40系、50系工业铝型材的安装孔位可以直接适配，不需要额外打孔转接。实际应用的时候，这类结构常常用在小型起重设备的导向段，比如手动小吊机的上部导向轮，用来把钢丝绳的牵引方向从竖直转向水平，

　　连接到卷扬机构；也可以用在自动化生产线的物料移栽工位，作为吊具的行走导向轮，约束吊具的升降轨迹；还有部分线缆敷设的辅助工装里，也会用这类双滑轮支承来承托电缆，避免电缆拖拽时和设备棱角摩擦破损。设计建模的时候要注意几个细节，一是滑轮绳槽的半径要比所用柔索的半径大0.5到1mm，间隙太小会夹绳，太大则容易脱槽；二是悬臂轴的轴端要做限位结构，比如轴用挡圈或者锁紧螺母，防止滑轮从轴端滑出；三是支座的安装面要做沉孔设计，固定螺栓的头部不能高出安装面，否则会影响安装的贴合度，导致支座固定不稳。另外，整个结构的重心尽量落在底部安装面的中心范围内，避免运行时因为重心偏移导致固定螺栓受额外的倾覆力矩，影响连接可靠性。如果是用于有腐蚀的工况，还可以把滑轮材质换成尼龙或者不锈钢，支座做表面喷塑处理，提升结构的环境适应性，普通车间工况下用Q235钢板焊接支座、45号钢做轴和滑轮就完全能满足强度要求，加工成本也比较低。
