分体式电机鼓风组件结构设计

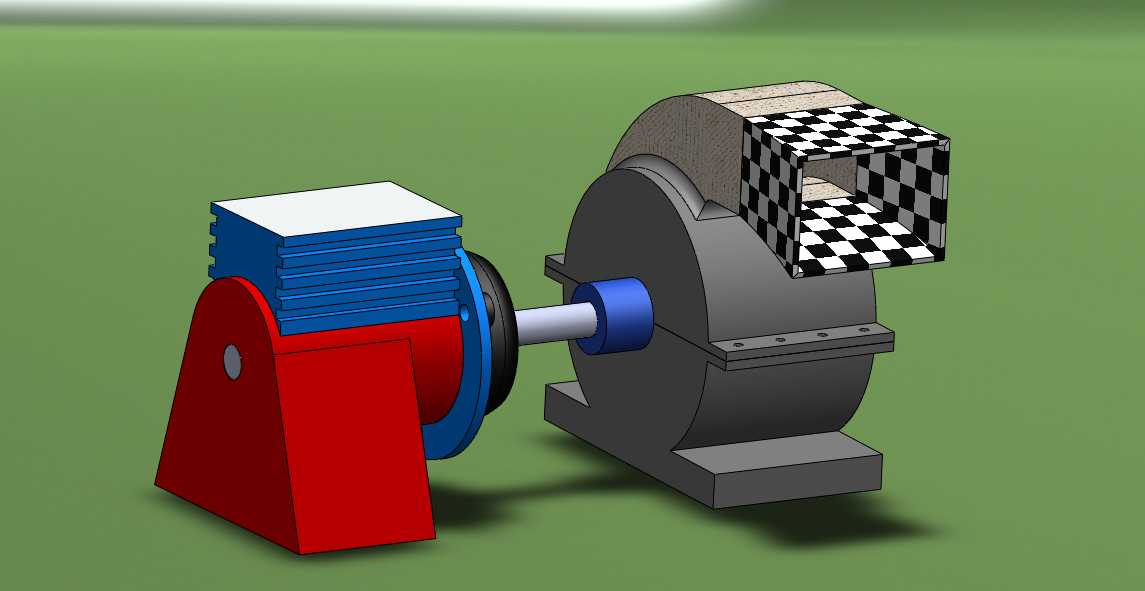

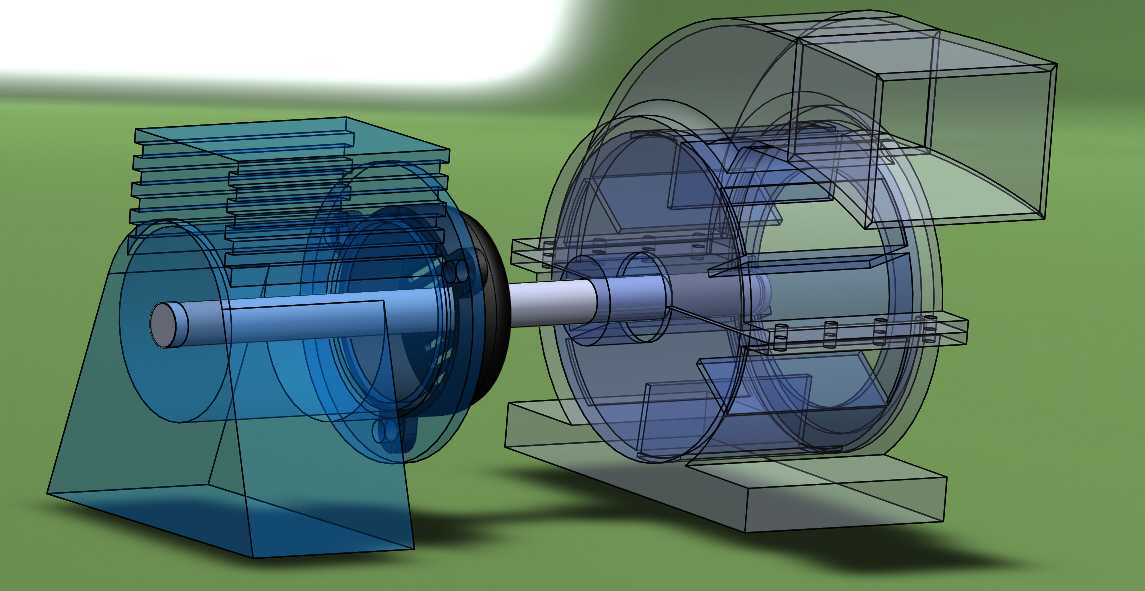

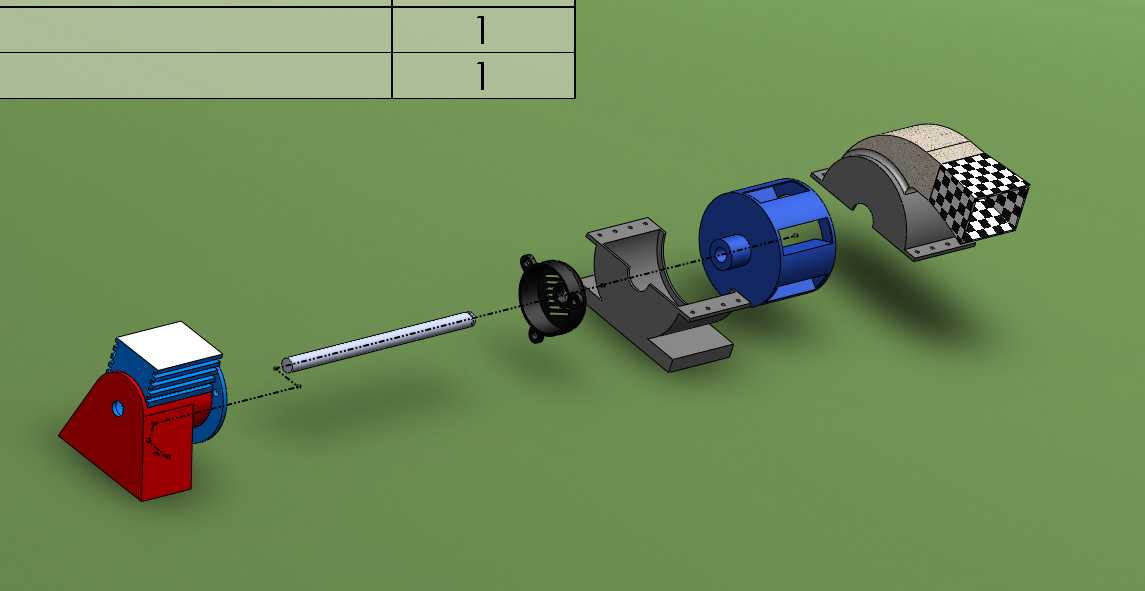

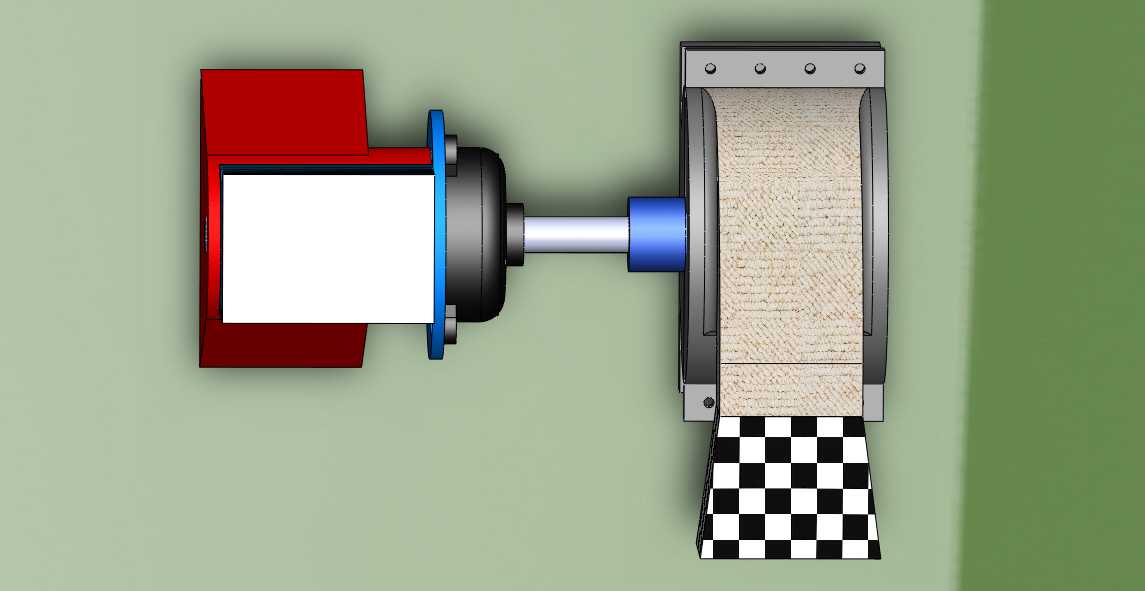

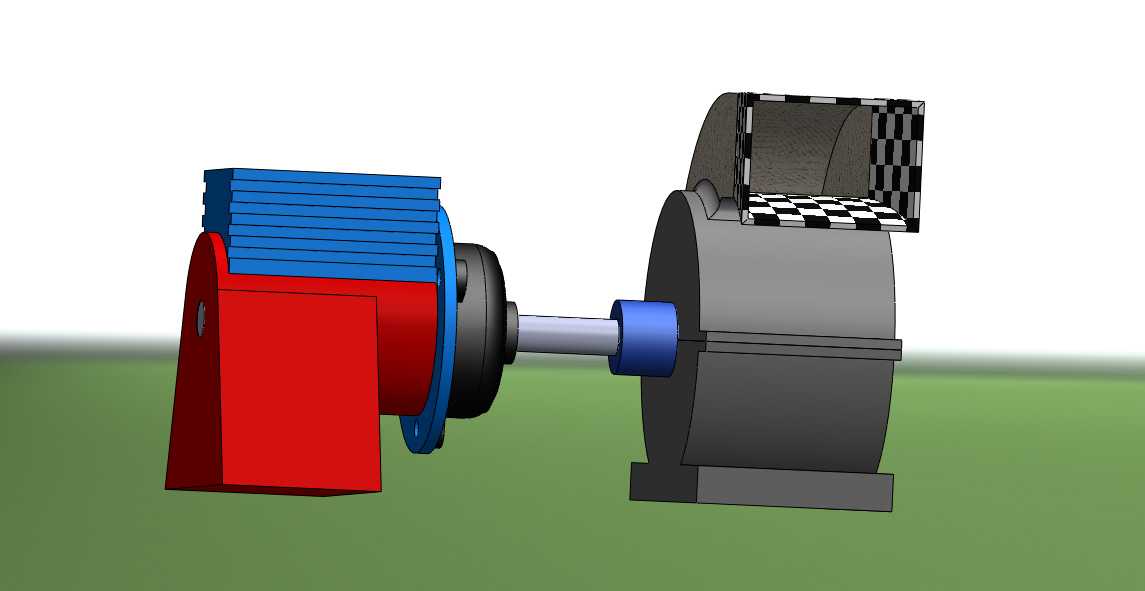

　　这套鼓风组件的结构拆分设计，首先要匹配工业场景里的风冷配套需求，不管是小型设备舱散热、生产工位局部送风，还是小型燃烧设备的助风环节，都能通过调整风叶参数适配不同风压风量要求。从拆分的爆炸视图能看到，整套组件从动力输入端到出风端依次排布，动力端采用带散热筋的壳体结构，壳体上的凸起筋条不是装饰结构，是在连续运行工况下增大壳体和空气的接触面积，避免绕组温升过快突破绝缘等级阈值，安装脚位预留了长条形调节孔，现场安装时可以微调张紧度，不管是直连传动还是带轮传动都能适配。

　　中间的传动轴做了等直径设计，轴端配合位置做了公差收窄，和两端轴承位的配合选用过渡配合，既保证传动过程中不会出现轴窜动，也方便后期维护时的拆卸更换，不会因为过盈量太大拆坏轴承座。风叶部分采用前倾式多叶片结构，叶片和轮毂的连接位置做了圆弧过渡，避免高速旋转时应力集中导致叶片断裂，风叶的动平衡等级按照G2.5级设计，额定转速运行时的振动幅值控制在0.02mm以内，不会因为振动传导导致连接螺栓松动。

　　蜗壳部分的型线采用对数螺旋线设计，内壁做了光滑过渡处理，减少气流在壳体内的沿程阻力损失，出风口的法兰边预留了标准螺栓孔位，可以直接对接通风管道或者出风罩，不需要额外做转接件。风罩部分的格栅做了倾斜角度设计，既可以防止异物进入风叶打坏叶片，也不会过多阻挡进风面积，进风有效流通面积比风叶入口面积大15%，避免进风不足导致的风量衰减。

　　安装边界上，整套组件的安装基准以底部两个安装脚的底面为统一基准，所有配合面的形位公差都以这个基准为参照，同轴度公差控制在φ0.03mm以内，现场安装时不需要额外做同轴度校正，只要把安装脚固定在预设的安装平面上就能保证传动顺畅。设计过程中特意把易损件都做成了可拆分结构，比如风叶、轴承、密封件都可以单独拆卸更换，不需要把整套组件从设备上拆下来就能完成日常维护，减少设备停机维护的时间。

　　实际选型应用时，要根据送风距离和阻力大小调整风叶的转速匹配，短距离大风量场景可以降低转速减少运行噪音，长距离带管道阻力的场景可以适当提高转速保证末端风压，整套结构的密封位置采用接触式橡胶密封，既可以防止外界灰尘进入轴承位置磨损传动部件，也能避免蜗壳内的压力泄漏影响送风效率。在结构细节上，所有连接螺栓的孔位都做了沉台设计，螺栓安装后不会突出零件表面，避免和周边其他部件产生干涉，也减少了气流经过螺栓位置产生的涡流噪音。
