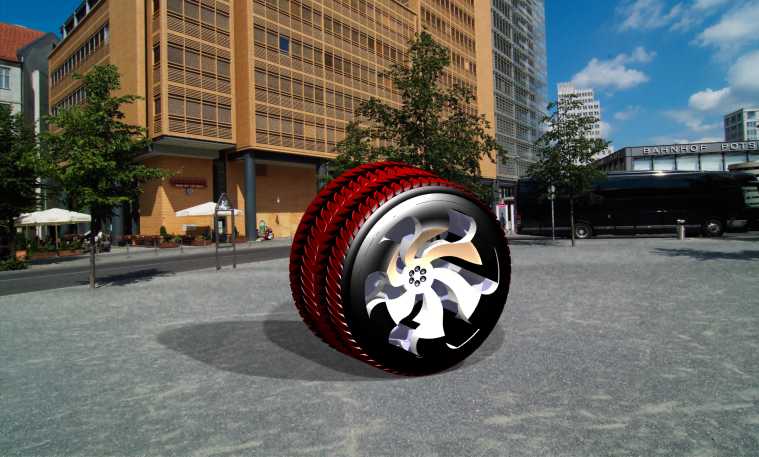

乘用车旋叶式轮毂带配套轮胎结构设计

　　日常做底盘行走系统的结构校核时，轮组部分的匹配度往往是容易被新手忽略的细节，很多人建模时只单独做轮毂或者单独做轮胎，忽略了二者装配后的干涉风险、动平衡预留空间以及实际装车后的边界尺寸，这套轮组结构在建模时就把装配匹配的细节做了完整还原，能直接用于底盘布置阶段的空间校核工作。先从实际装车的应用场景来说，这套轮组适配常规承载式车身的家用乘用车型，日常行驶过程中需要承担整车垂直载荷、传递驱动与制动力矩，同时还要缓冲路面颠簸带来的冲击，所以建模时轮辐的曲面走向并不是单纯为了视觉效果做的造型，每一处曲面的弧度都对应了受力路径的优化，旋叶式的辐条结构在旋转过程中还能引导气流穿过轮辋间隙，给内侧的制动盘、制动卡钳带走工作产生的热量，

　　避免长距离制动后出现热衰减的问题。很多人做轮毂建模时容易忽略安装边界的尺寸，这套结构里轮辋的胎圈座直径、轮缘高度都严格匹配对应规格的真空轮胎，轮胎的胎唇卡接位置做了精准的倒角处理，装配时不会出现胎唇割伤、密封不严导致慢漏气的问题；轮毂中心的定位孔直径、螺栓孔分布圆直径都按照常规乘用车的轮毂安装基准做了设定，装车时中心孔能完全贴合半轴的定位轴头，不会出现高速行驶时轮组抖动的情况，螺栓孔的沉台深度也做了校核，配套的轮毂螺栓拧紧后不会突出轮辐表面，避免加装装饰盖时出现干涉。从设计思路上来说，轮辐采用不等厚的结构设计，靠近轮毂中心安装座的位置厚度更大，能承受起步、制动时传递的大扭矩，往轮辋方向延伸的位置厚度逐步收窄，

　　在保证结构强度的前提下尽可能降低簧下质量，簧下质量的降低能直接提升悬挂系统的响应速度，改善日常行驶的操控质感与滤震表现；轮胎部分的胎面花纹做了等距的沟槽设计，主沟槽负责雨天行驶时快速排走胎面与路面之间的积水，避免出现水滑现象，副沟槽与细碎花纹块则负责提升干地行驶时的抓地力，降低胎面滚动时的噪音。做整车总布置校核时，这套轮组的最大外廓尺寸、转向时的摆动边界都能直接导入装配体做干涉检查，不需要再额外调整轮拱的造型空间，轮辐背面预留了制动系统的安装空间，常规尺寸的通风制动盘、浮动式卡钳都能顺利装入，不会出现转向时轮辐蹭到卡钳的问题；轮胎的侧偏刚度、径向变形量的对应结构特征也在模型里做了还原，做整车动力学仿真时可以直接提取相关结构参数，

　　不需要再重新测绘建模。另外轮辋的气门嘴安装位也做了预留，位置设置在两根辐条之间的空隙处，充气时不需要调整轮毂角度就能直接操作，日常维护的便利性也考虑到了；轮辐表面的曲面过渡全部做了圆角处理，没有尖锐的棱角，一方面是避免生产加工时出现应力集中导致轮毂开裂，另一方面也能减少行驶过程中的风阻，降低整车高速行驶时的能耗。很多初入行的工程师做轮组设计时，往往把重心全放在外观造型上，忽略了轮胎与轮辋的匹配公差、安装面的平面度要求，这套模型里所有的配合面都做了公差带的对应结构预留，比如胎圈座的表面粗糙度对应的结构特征、安装面的平面度基准都能在模型里找到对应参照，不管是用于新车型的底盘开发参考，还是用于改装轮毂的结构验证，都能直接作为结构基准使用，不需要再从零开始测绘实物，能节省不少前期建模的时间。
