乘用车多辐条轻量化铝合金轮辋结构设计

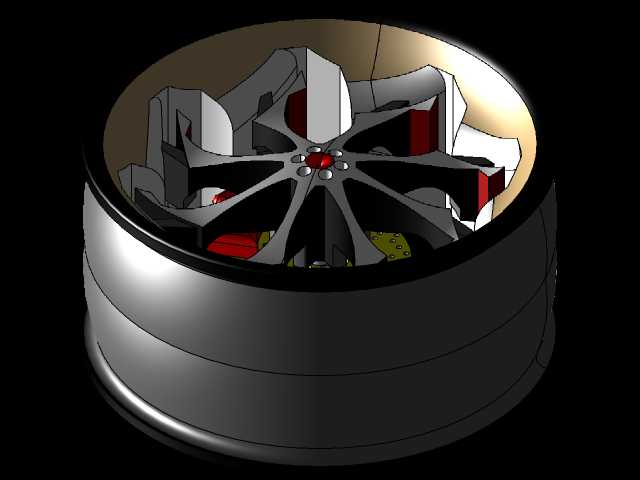

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，日常设计工作中需要兼顾结构强度、轻量化目标与装配适配性，不能只追求外观造型忽略实际工况需求。这款轮辋采用主流的深槽式轮辋结构，适配常规无内胎子午线轮胎，轮缘位置做了加厚圆弧过渡处理，能够在轮胎拆装过程中避免硬接触损伤胎圈，同时在车辆过弯承受侧向载荷时，给胎侧提供足够的支撑面，防止轮胎脱圈风险。设计初期首先要锁定安装边界参数，节圆直径、中心孔尺寸、螺栓孔分布精度是装配适配的核心，这部分尺寸公差需要严格控制在IT7级以内，避免装车后出现轮辋跳动量超标的问题，高速行驶时引发方向盘抖动。轮辐部分采用多辐条镂空设计，并非单纯为了视觉效果，

　　每根辐条的走向都经过载荷路径优化，将轮心位置的螺栓安装座载荷均匀分散到轮辋胎圈座位置，在保证13度冲击测试、弯曲疲劳测试、径向疲劳测试达标前提下，尽可能削减非承载区域的材料厚度，实现簧下质量降低，要知道簧下质量每降低1kg，对整车操控响应的提升效果远高于簧上质量减重5kg，这也是乘用车辆轮辋设计始终把轻量化放在重要位置的原因。轮辋的气门嘴安装孔位置做了局部加厚凸台，避免打孔位置出现应力集中，日常充气、胎压监测传感器安装时不会因为局部强度不足出现开裂问题。轮心的安装面设计了平整的贴合面，没有多余的凸起结构，能够和车辆轮毂轴承法兰面完全贴合，配合锥面螺栓实现自动对中，保证轮辋旋转中心和车轴轴心完全重合，降低旋转偏心带来的动不平衡量。

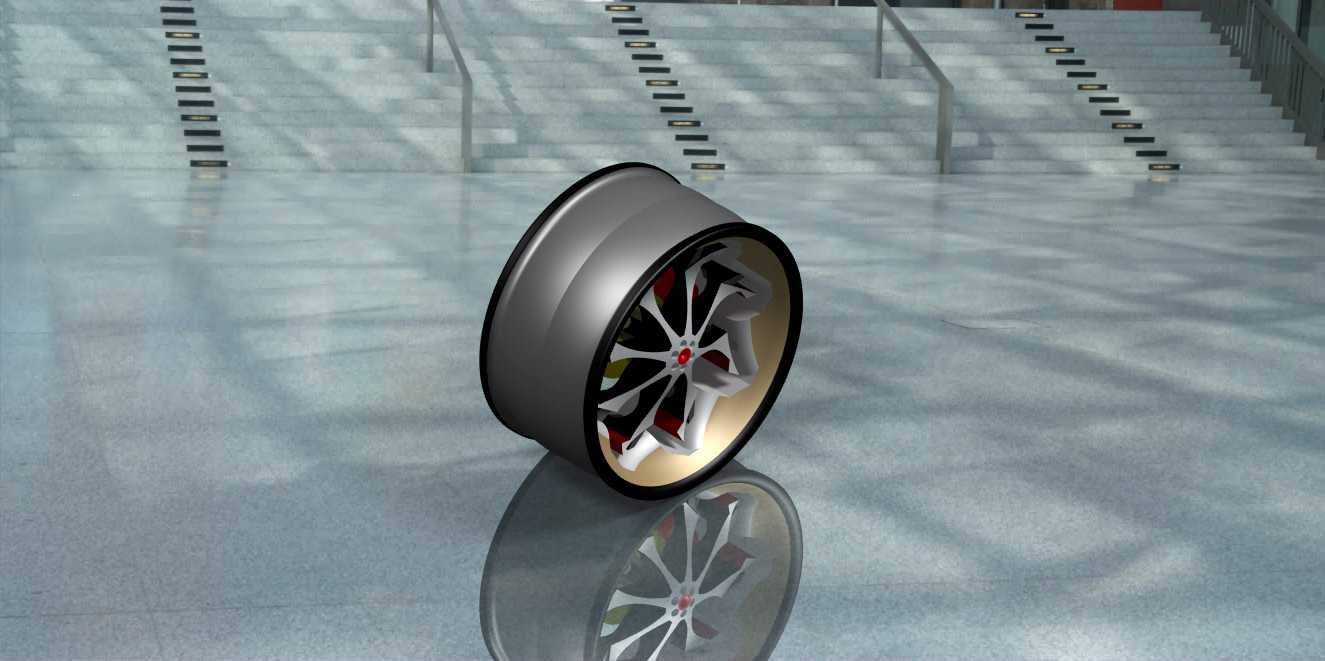

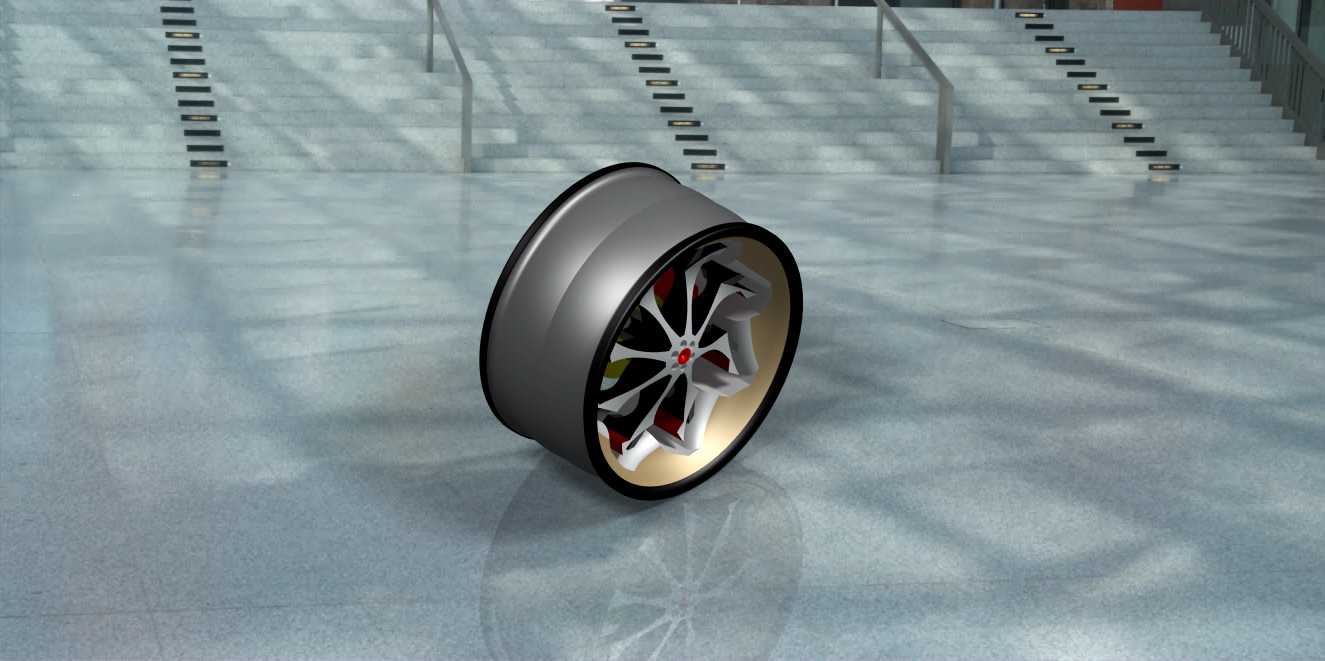

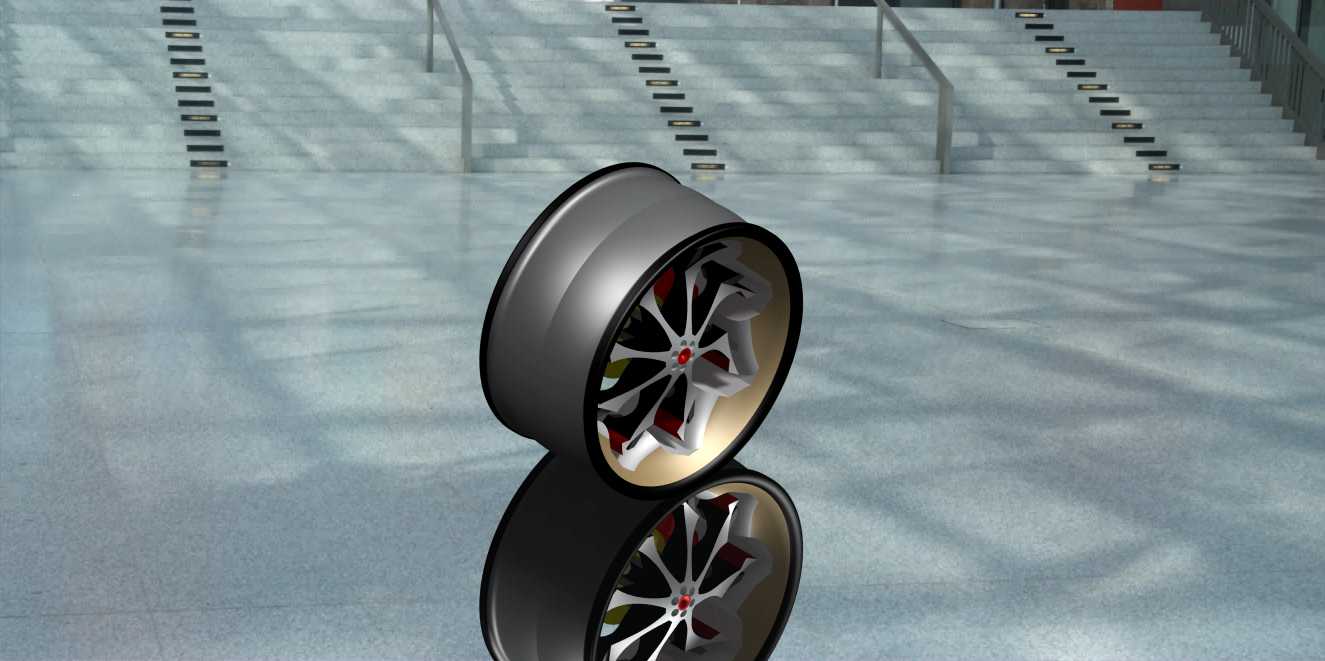

　　实际建模过程中，轮辋的过渡圆角全部采用连续变曲率设计，避免直角结构引发的应力集中，尤其是辐条和轮辋本体连接的位置，是整个轮辋受力最复杂的区域，径向载荷、侧向载荷、制动带来的扭矩都会在这个位置叠加，圆角半径不能过小，否则长期交变载荷作用下容易出现疲劳裂纹。这款轮辋的表面造型做了双色处理，辐条正面采用亮面切削工艺，侧面做哑光喷涂，视觉上更具层次感，但结构设计阶段不会因为外观工艺需求削弱核心承载区域的壁厚，所有外观面的造型调整都要以不破坏载荷传递路径为前提。轮辋的偏距参数经过匹配计算，能够保证轮胎接地面中心和车辆转向节主销延长线重合，减小转向时的 scrub radius，降低转向阻力，同时避免轮胎在转向极限位置和翼子板、减震器发生干涉。

　　日常选型替换时，除了关注螺栓孔节圆、中心孔这些显性参数，还要注意轮辋的J值是否和轮胎宽度匹配，ET值是否符合整车轮距设计要求，不能盲目加宽轮辋、改变偏距，否则会导致轴承载荷异常增大，缩短悬挂部件使用寿命，甚至出现轮胎蹭刮车身覆盖件的问题。建模过程中对轮辋的安装槽尺寸做了精准控制，胎圈座的锥度严格匹配轮胎标准，保证轮胎充气后能够紧密贴合在轮辋上，不会出现慢漏气的情况，轮辋的整体重量控制在同尺寸铸造轮辋的合理区间，兼顾强度和轻量化需求，能够满足日常城市道路、常规非铺装路面的行驶工况要求，辐条之间的镂空间隙也充分考虑了刹车系统的散热需求，能够让行驶过程中的气流直接穿过辐条间隙，带走刹车盘片摩擦产生的热量，避免长距离制动后刹车热衰减。
