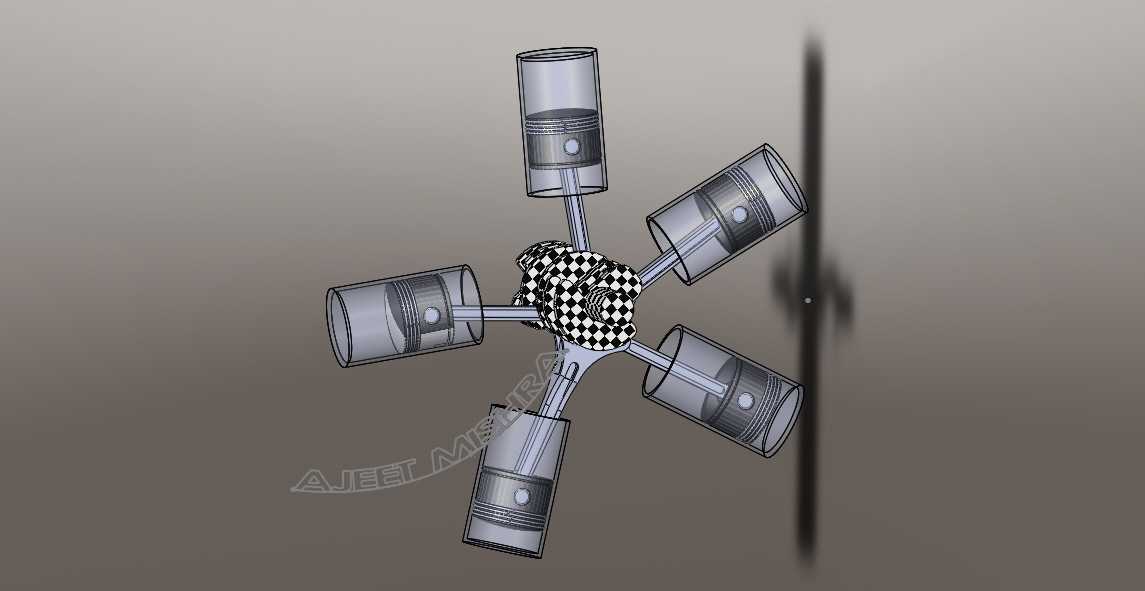

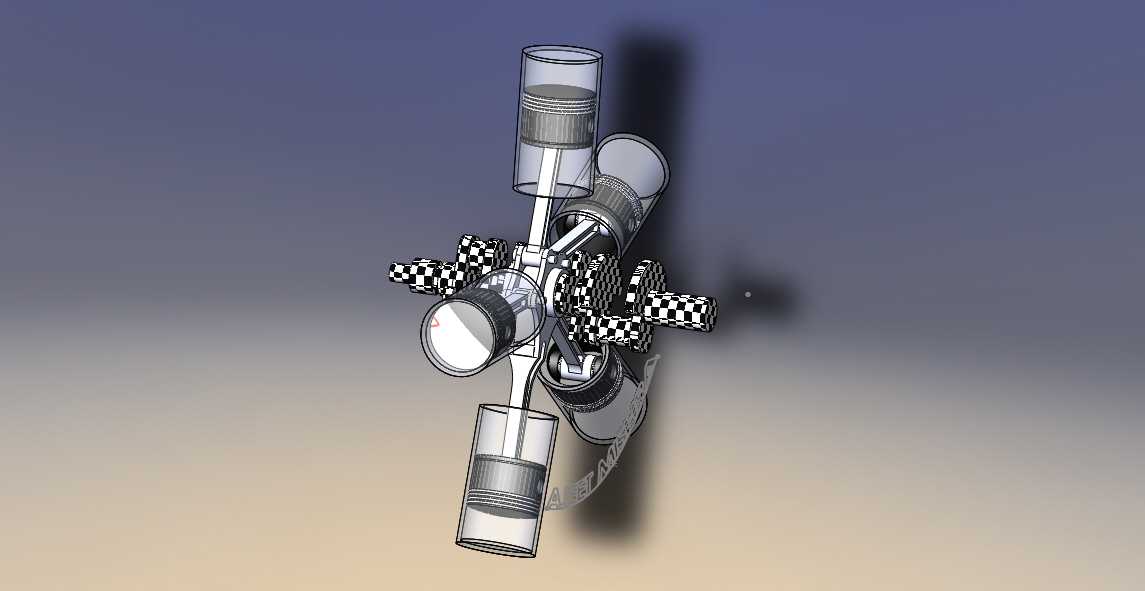

在小型通航动力、应急发电单元、老式螺旋桨航空器以及部分特种工业动力场景中,径向布局的动力结构凭借其紧凑的周向排布特性,始终占据着不可替代的应用位置。这套径向排布的多缸动力结构,将多个活塞缸体围绕中心曲柄轴做等角度周向布置,相比直列或V型排布的同排量动力单元,轴向尺寸能够压缩40%以上,非常适合对安装轴向长度有严格限制的动力配套场景。
从实际功能实现来看,这套结构通过中心曲柄的旋转运动,带动周向均匀分布的活塞组件做往复直线运动,完成进气、压缩、做功、排气的完整工作循环,多个缸体交替做功能够大幅降低输出轴的扭矩波动,不需要额外加装大尺寸飞轮就能获得平稳的动力输出特性,在带动发电机转子、螺旋桨等负载时,能够有效降低运转振动带来的部件疲劳损耗。实际配套发电场景时,动力输出端可直接对接发电机转子轴,省去了中间变速传动结构,整套动力发电单元的整体体积能够进一步缩小,适合作为野外作业、应急供电的便携动力源使用。

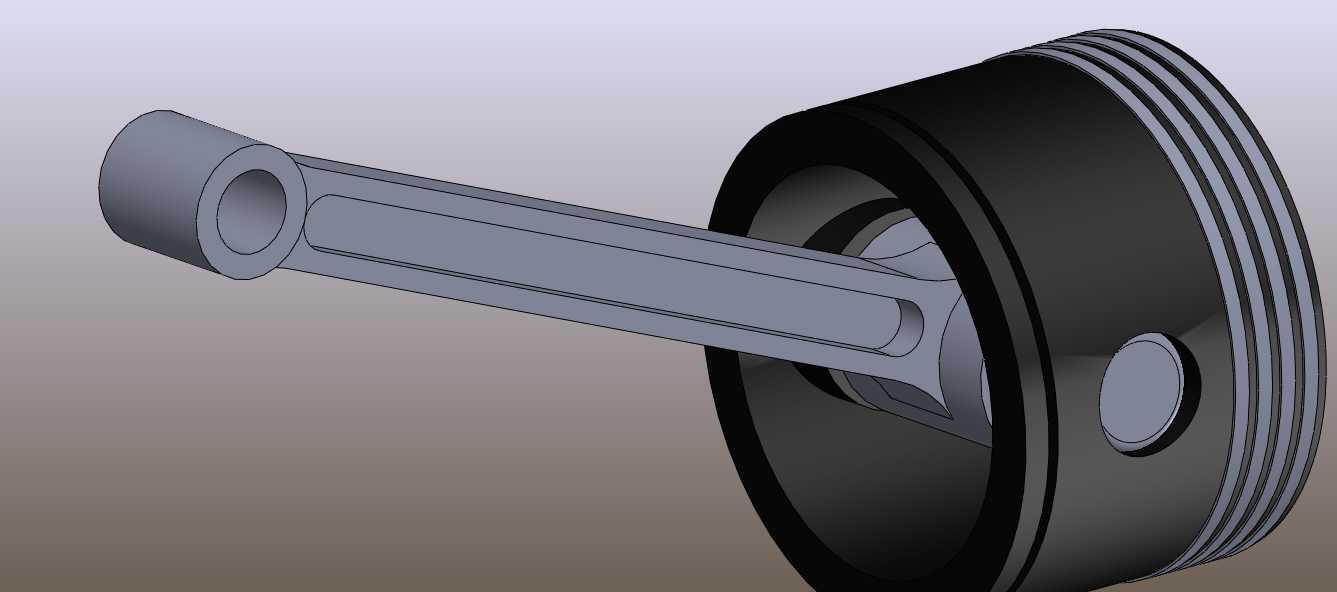

设计过程中,首先要确定中心曲柄的偏心距参数,这个参数直接决定活塞的行程长度,结合预设的缸径数值就能匹配出单缸排量,再根据目标输出功率确定周向布置的缸体数量,通常5缸、7缸的奇数缸排布能够获得更优的做功间隔均匀性,避免相邻缸体同时做功带来的载荷冲击。所有缸体的中心线必须交汇于曲柄轴的回转中心,加工和装配时的角度公差需要控制在0.1度以内,否则会出现活塞运动卡滞、连杆偏磨的问题,大幅缩短结构使用寿命。连杆组件采用分体式设计,大头端共同铰接在曲柄销位置,小头端通过活塞销与各缸活塞连接,周向排布的连杆之间需要预留足够的运动间隙,避免高速运转时出现运动干涉。

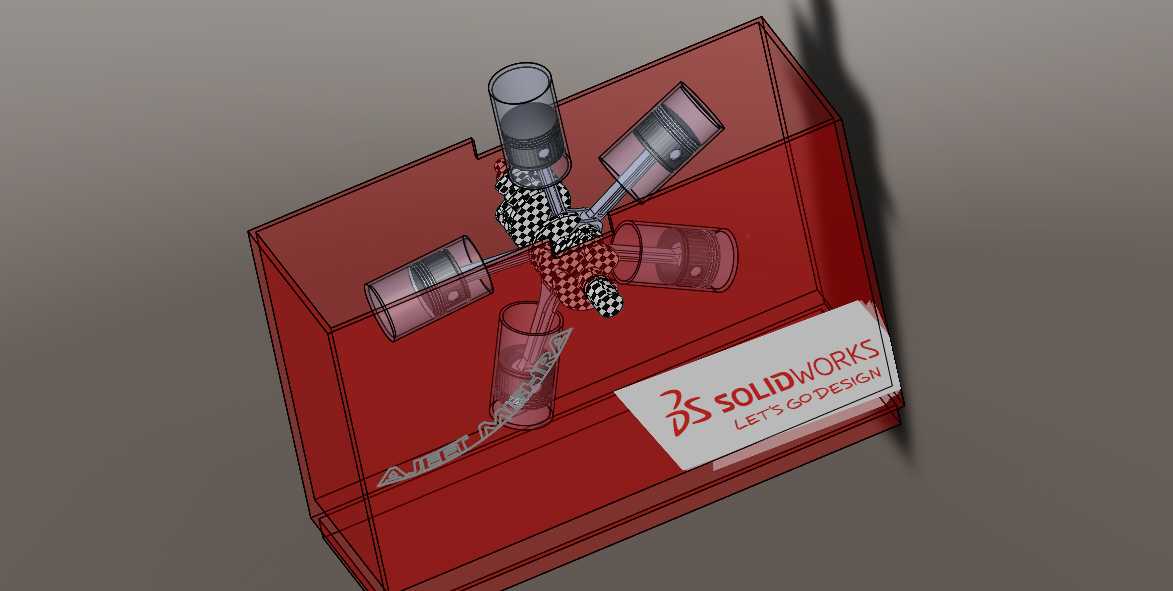

安装边界方面,整套结构的外部轮廓以中心曲柄轴为圆心呈近似圆柱状排布,安装固定点可设置在缸体外侧的集成安装凸台上,凸台上的安装孔位做等角度分布,能够适配不同角度的安装固定需求。输入端与输出端的轴伸长度需要根据对接负载的尺寸做匹配,输出端轴径需要根据最大输出扭矩做强度校核,通常选用调质处理的中碳钢材质,满足交变载荷下的疲劳强度要求。缸体外侧可根据散热需求设置散热鳍片结构,在风冷场景下能够获得足够的散热效率,不需要额外加装复杂的水冷管路,进一步简化配套系统的结构复杂度。

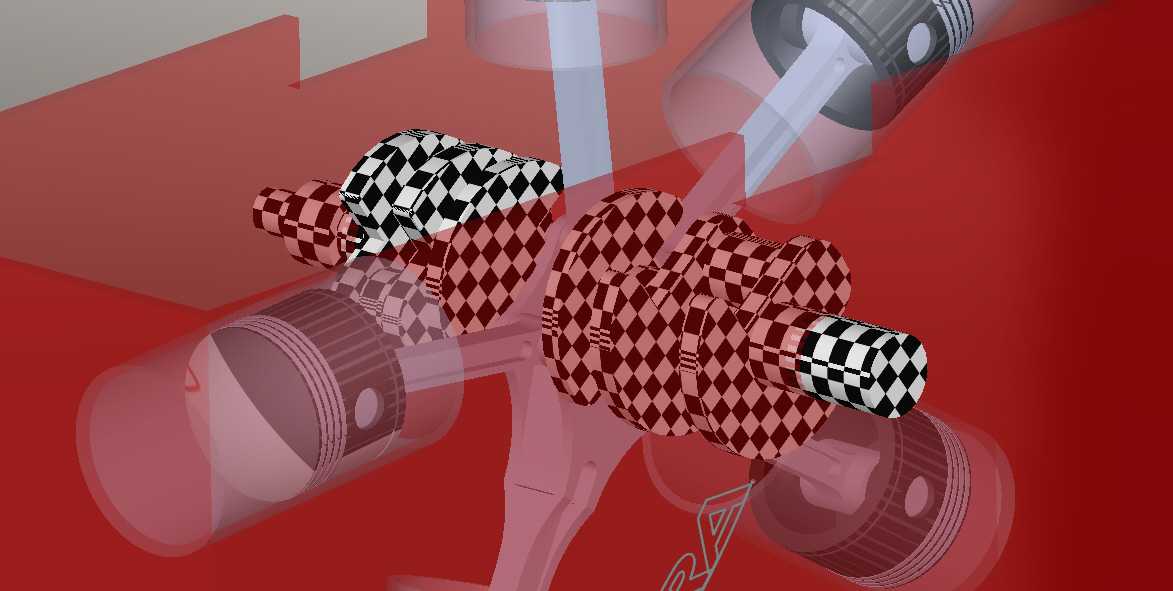

实际装配调试时,需要逐缸调整活塞的上止点位置一致性,确保各缸的压缩比偏差控制在允许范围内,避免出现个别缸体做功不足的问题。曲柄连杆机构的运动配合面需要保证足够的润滑通道,中心曲柄轴内部可设计连通的油道,将润滑油输送到各连杆铰接位置,降低运动副的磨损速率。这套结构的周向对称布局特性,使得运转时的往复惯性力能够在径向方向上实现自平衡,相比直列结构能够大幅降低轴承座的承载载荷,提升整机的运转可靠性与使用寿命。在配套小型移动发电设备时,这种紧凑的径向结构能够让整套发电单元的重心落在中心轴线上,移动搬运时的稳定性更好,不会出现单侧偏重的问题。
