曲轴与曲轴箱装配结构三维设计

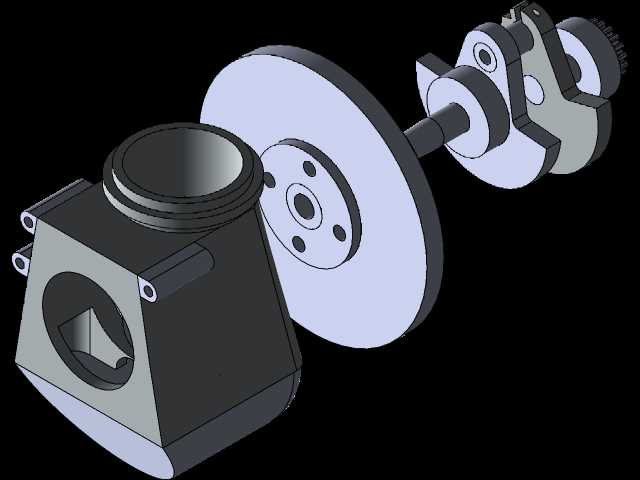

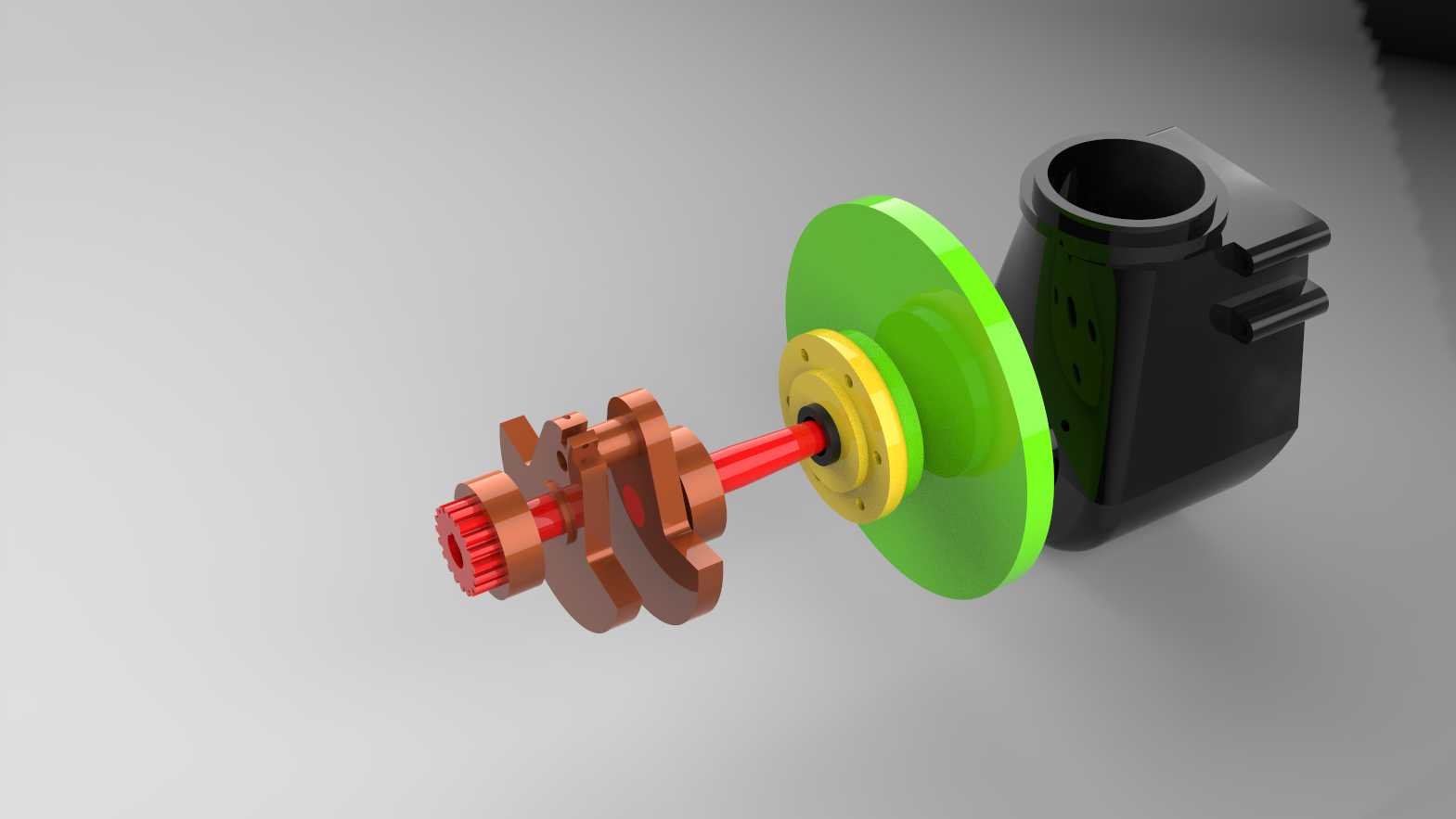

　　这套装配结构主要服务于往复式动力设备的动力输出端，在小型通用动力、摩托类动力单元、小型代步车动力系统中都能见到同结构的应用，核心作用是承接活塞连杆传递来的往复直线作用力，通过曲柄结构将其转化为旋转扭矩对外输出，同时曲轴箱作为整个动力核心的承载基体，需要为曲轴、连杆、活塞等运动部件提供封闭的安装空间，同时预留润滑介质存储、密封件安装、外部附件连接的各类接口。从结构设计逻辑来看，曲轴部分采用了整体式锻造曲柄搭配平衡配重的结构，配重块的轮廓完全经过动平衡校核，抵消曲柄销、连杆大头在高速旋转时产生的离心惯性力，避免动力运行时出现异常振动；曲轴的输出端设计有花键连接结构，能够和后续传动系统的输入端实现无滑差的扭矩传递，

　　输入端的轴颈位置预留了轴承安装位，和曲轴箱上的轴承座孔配合时，能够保证曲轴旋转的同轴度公差控制在0.02mm以内，避免高速运转时出现轴颈偏磨。曲轴箱部分采用了分体式腔体设计，侧面的大开口结构用于装配时放入曲轴连杆总成，装配完成后可以通过侧盖配合密封垫实现腔体密封，腔体上部的圆柱形接口是气缸安装定位面，加工时的端面平面度公差要求控制在0.01mm以内，保证气缸安装后和腔体内部的曲轴轴线垂直度符合设计要求，避免活塞运行时出现偏缸问题；腔体下部预留了油底壳安装法兰，能够存储润滑机油，同时腔体内部设计有润滑油道的预留位置，能够在曲轴运转时通过飞溅润滑为各运动摩擦副提供润滑介质。从安装边界来看，

　　整个装配结构的轴向安装尺寸需要匹配对应动力设备的机体宽度，曲轴两端的轴颈伸出长度需要和端盖密封件、外部传动轮的安装尺寸匹配，曲轴箱的外部安装孔位完全按照通用小型动力的安装标准设计，能够直接适配同排量级别的通用动力安装机架，不需要额外做安装位的改装。在实际装配流程中，需要先将曲轴的连杆轴颈和连杆大头完成装配，再将曲轴整体从曲轴箱的侧开口位置放入腔体，对齐两端轴颈和箱体轴承座的位置后压入轴承，再安装侧盖密封件完成腔体封闭，之后再依次安装上部气缸、下部油底壳等外部附件；设计时已经考虑了装配工艺性，所有内部零件的装配路径都没有干涉，曲轴旋转时曲柄配重块和箱体内壁的最小间隙控制在3mm以上，既避免了运动干涉，也尽可能压缩了箱体的整体体积，

　　让整个动力核心的结构更加紧凑。这套结构的设计重点在于动平衡的匹配和安装公差的控制，曲轴的配重块角度、重量都经过反复校核，能够在额定转速范围内将振动值控制在合理区间，曲轴箱的壁厚设计兼顾了结构强度和轻量化要求，承载部位的壁厚做了加厚处理，非承载区域做了适度减薄，在保证曲轴运转支撑刚度的前提下尽可能降低整体重量。
