机用平口夹持虎钳结构总成

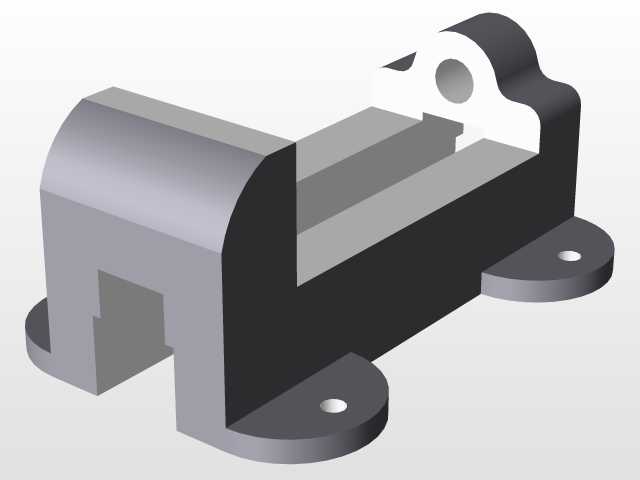

　　在常规金属切削加工场景中，这类机用虎钳是铣床、钻床、磨床等通用机床工作台面的核心配套工装，主要承担工件的定位与夹紧职能，避免加工过程中工件受切削力作用发生位移、振动，直接影响加工尺寸精度与表面质量。不同于普通台虎钳，该结构专为机床工位设计，底座采用带安装孔的法兰式结构，可通过T型螺栓直接固定在机床工作台的标准T型槽内，安装时需保证固定钳口与机床进给方向的平行度误差控制在0.02mm/100mm以内，避免装夹偏差带来的加工余量不均问题。

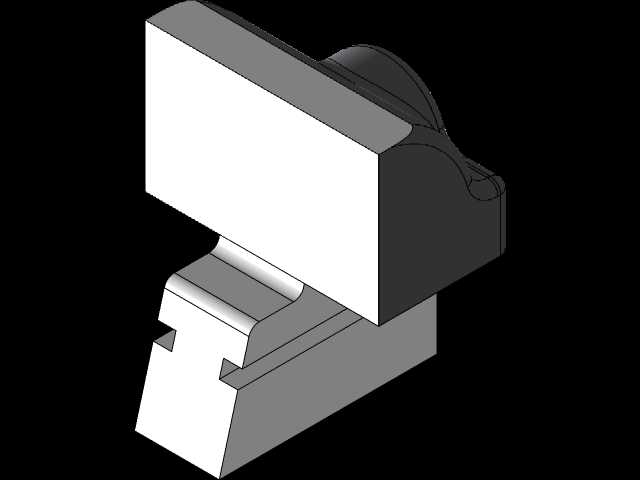

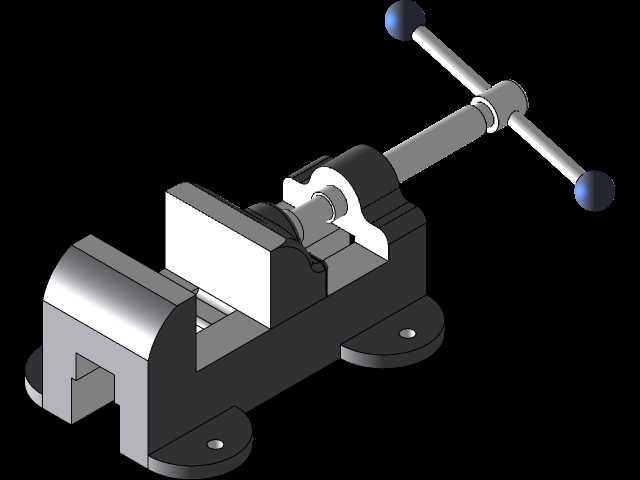

　　从功能结构来看，该虎钳采用丝杠副传动实现活动钳身的直线进给，丝杠端部配置带防滑握球的加力杆，操作人员可通过转动加力杆带动丝杠旋转，驱动活动钳身沿导轨方向做开合运动，实现对不同宽度工件的夹紧与松开。钳身主体采用高刚度铸铁材质，经时效处理消除内应力，避免长期使用后出现变形导致夹持精度下降；固定钳身与活动钳身的夹持面均设计有可拆卸的钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，同时当钳口磨损后可直接更换钳口板，无需整体报废钳身，降低工装维护成本。

　　设计过程中，首先需要匹配通用机床的工作台承载与安装尺寸，底座的两个安装孔中心距适配多数中小型铣床、钻床的T型槽间距，整体闭合状态下的总高度控制在机床刀具的有效加工行程范围内，避免出现刀具行程不足无法加工工件上表面的问题。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因切削振动导致丝杠反转松夹，同时梯形螺纹的承载能力更强，可承受更大的夹紧力，满足黑色金属工件重切削时的夹持需求。活动钳身与固定钳身的配合导轨采用矩形滑动导轨结构，配合间隙可通过侧边的调整螺钉进行微调，长期使用出现导轨磨损后，可通过调整间隙保证活动钳身的运动直线度，避免钳口上翘导致工件装夹倾斜。

　　实际应用中，该虎钳可夹持的工件宽度范围覆盖从几毫米的小型零件到百余毫米的中型坯料，夹持时需注意工件应尽量放置在钳口中部，避免偏载导致钳身受力不均变形；若需夹持高精度工件，可在钳口与工件之间垫铜皮等软质垫片，避免夹伤工件已加工表面。对于需要进行角度加工的场景，还可在底座与工作台之间加装回转分度盘，实现工件的圆周角度调整，拓展虎钳的加工适配范围。丝杠的端部设计有推力轴承，减小转动加力杆时的摩擦阻力，操作人员无需借助加力套管即可获得足够的夹紧力，同时避免过大的夹紧力导致丝杠弯曲变形。整体结构无复杂的液压、气动元件，纯机械传动的设计可靠性极高，在车间多油污、多切削液的工况下也能长期稳定工作，日常维护仅需定期向丝杠与导轨配合面加注润滑油，清理切削碎屑即可，无需复杂的保养流程。

　　从安装边界来看，虎钳底座的底面经过精磨处理，平面度误差不超过0.01mm，安装时与工作台面紧密贴合，避免装夹后出现翘动；底座上的安装孔为长圆孔设计，可在小范围内调整安装位置，适配不同T型槽间距的机床，提升工装的通用性。活动钳身的行程设计充分考虑了常规加工工件的尺寸范围，最大张开度可满足多数中小型机加工零件的装夹需求，无需频繁更换不同规格的夹持工装。钳身的排屑设计也充分考虑了加工场景，导轨面略高于钳身底座平面，加工产生的切屑可顺着斜面滑落，不会堆积在导轨配合面内影响活动钳身的运动顺畅度。
