法兰安装式带座头端支撑轴承结构

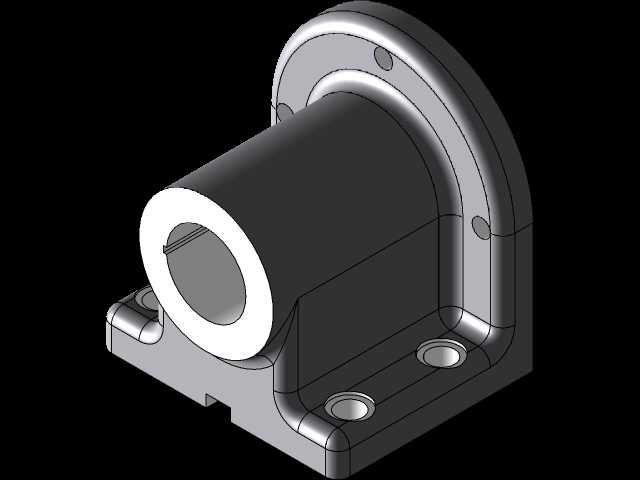

　　这类带法兰安装座的头端轴承，在各类中小型传动设备的轴系端部支撑场景中应用十分普遍，常见于轻工输送设备、小型专用机床的进给轴端、自动化生产线的动力输出端支撑位置，主要承担轴系端部的径向载荷，同时依托法兰安装结构抵消部分轴向窜动带来的载荷，避免轴端运行过程中出现径向跳动超差的问题。从结构设计逻辑来看，该轴承组件采用一体式铸造型座体搭配轴套式轴承内芯的结构，安装底座设置两个对称的沉头安装孔，可直接通过内六角螺栓固定在设备的安装基准面上，无需额外加工复杂的轴承安装沉孔，大幅降低了设备安装面的加工难度，也减少了装配环节的找正工作量。法兰端的圆形凸缘上均匀分布三个定位销孔，装配时可先通过定位销完成轴承座与安装面的初定位，再锁紧安装螺栓，

　　能有效避免设备长期运行后螺栓松动导致的轴承座移位问题。轴承内孔为直孔设计，可与光轴直接配合，孔壁开设的键槽可通过平键传递扭矩，防止轴与轴承内圈出现相对转动，适配的轴径与座体安装孔位的同轴度公差控制在0.02mm以内，能满足多数中低速传动场景的回转精度要求。从安装边界尺寸来看，底座的两个安装孔中心距与法兰凸缘的外径尺寸经过匹配设计，安装时不需要在设备面板上开设过大的避让孔，仅需留出对应轴径的穿过孔即可，座体底部的加强筋结构从安装底座一直延伸到轴承筒体与法兰的衔接位置，在不额外增加座体整体壁厚的前提下，大幅提升了座体的结构刚性，即使承受偏载载荷时，座体的形变量也能控制在允许范围内。实际选型应用时，

　　需要注意该类头端轴承通常作为轴系的端部固定支撑使用，不适合作为游动支撑，装配时要保证轴承内孔与配合轴的公差符合过渡配合要求，过盈量过大会导致轴承转动卡滞，间隙过大则会出现运行异响、轴窜动超标的问题。座体的安装面需要保证平面度不低于0.05mm，避免安装时强行锁紧螺栓导致座体变形，挤压轴承内圈造成转动阻力增大。该结构的设计充分考虑了装配与维护的便捷性，轴承内芯磨损后可直接从法兰端拆出更换，不需要将整个座体从设备上拆除，能大幅缩短设备维护的停机时间。在三维建模过程中，这类结构需要重点关注安装孔的位置度公差、轴承内孔与安装面的垂直度要求，加强筋的圆角过渡要符合铸造工艺要求，避免出现应力集中的尖角结构，

　　法兰端的销孔位置要与安装底座的螺栓孔位置错开，防止装配时出现工具操作空间不足的问题。实际生产中这类轴承座多采用灰铸铁材质铸造，经过时效处理后再进行机加工，能保证长期使用过程中尺寸稳定，不会因为内应力释放导致形位公差超差，适配的运行转速通常在每分钟1500转以下，适合中低速、载荷平稳的传动场景，在各类非标自动化设备的改造、小型专机的设计中，这类标准化的带座头端轴承能大幅缩短设计周期，减少非标零件的加工成本。
