钻床设备用多工位支撑连接支架结构

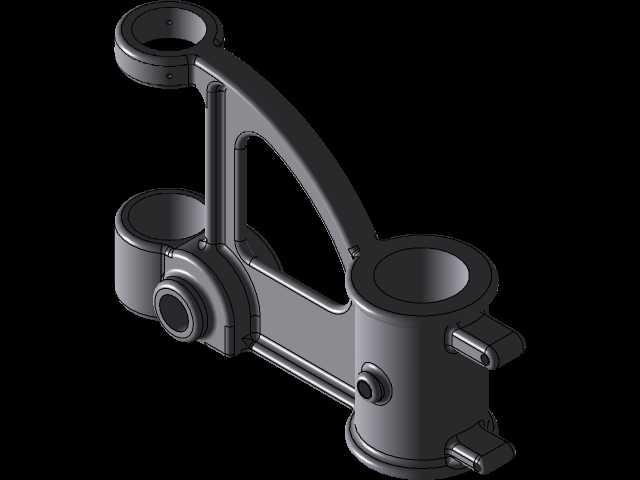

　　在钻削加工工位的布局中，这类支架承担着多维度的载荷传递与部件定位作用，区别于普通的平板式安装座，其采用多轴套集成的结构形式，能够同时为钻床的进给导向轴、摆臂传动杆、定位锁紧机构提供统一的安装基准，避免了分散式安装带来的累计装配误差。从实际加工场景来看，立式钻床的悬臂进给机构在往复作业过程中，会持续产生径向切削反力与轴向进给力，支架的三个筒状安装孔分别对应不同的功能轴系：上方斜置的轴套用于安装摆臂回转销轴，承担悬臂摆动过程中的倾覆力矩；下方平行布置的两个轴套分别穿装进给导向光杆与传动丝杠，保证主轴箱上下进给的直线度；侧面伸出的带孔凸台用于安装行程限位挡块与锁紧操纵机构，无需额外焊接附属安装座，减少了结构冗余。

　　设计过程中首先要匹配对应型号钻床的轴系间距，三个轴套的中心距需要严格与钻床床身、悬臂的安装孔位对齐，轴套的内孔公差带选用H7级精度，保证与配套衬套的配合间隙控制在0.02mm以内，避免轴系转动或滑动时出现卡滞。支架的主体连接臂采用变截面的弧形过渡结构，而非直角拼接结构，这种设计能够在降低整体重量的同时，优化应力传递路径——切削过程中产生的载荷会沿着弧形臂的筋板方向均匀分散到各个安装轴套处，不会在转角位置出现应力集中点，经过有限元校核，在最大钻削扭矩载荷下，支架的最大变形量控制在0.03mm以内，完全满足钻削加工的精度要求。

　　从安装边界来看，支架底部的筒状结构是主要的定位基准，其外圆柱面与钻床床身的立柱安装孔配合，配合长度达到筒径的1.5倍，保证支架整体安装后的垂直度；各个轴套的端面都设计有沉孔结构，用于安装防尘密封圈与轴端挡圈，防止加工过程中产生的铁屑、切削液进入轴套内部磨损配合面；侧面的小凸台螺纹孔用于安装润滑油嘴，可定期向轴套内部加注润滑脂，降低运动副的磨损速率。在实际装配流程中，需要先将各个衬套压入支架的轴套内孔，再整体与床身立柱进行装配，最后依次穿装导向轴、销轴与传动部件，这种集成式的支架结构能够将钻床悬臂部分的装配工序缩短30%左右，同时减少了零散连接件的数量，降低了设备长期运行后的连接件松动风险。

　　不同于焊接式的支架结构，该构件采用整体铸造成型后再进行机加工的工艺路线，铸造毛坯预留2mm的加工余量，所有安装面、配合孔都在一次装夹的加工中心上完成精加工，保证各个形位公差符合设计要求；连接臂的内侧设置有加强筋，筋板厚度根据载荷分布从轴套处向臂身中部逐渐减薄，既保证了结构刚性，又避免了不必要的材料浪费。在日常设备维护中，这类支架不需要频繁拆解，只需要定期通过预留的油嘴加注润滑脂，检查连接螺栓的预紧力即可，能够适应多班次连续加工的生产场景，无论是小型台钻还是中型立式钻床的改造、配套生产，这类集成式支架都能替代传统的多件拼接支撑结构，提升钻床悬臂机构的运行稳定性与加工精度。
