PCB平行生产线跨线输送组件结构

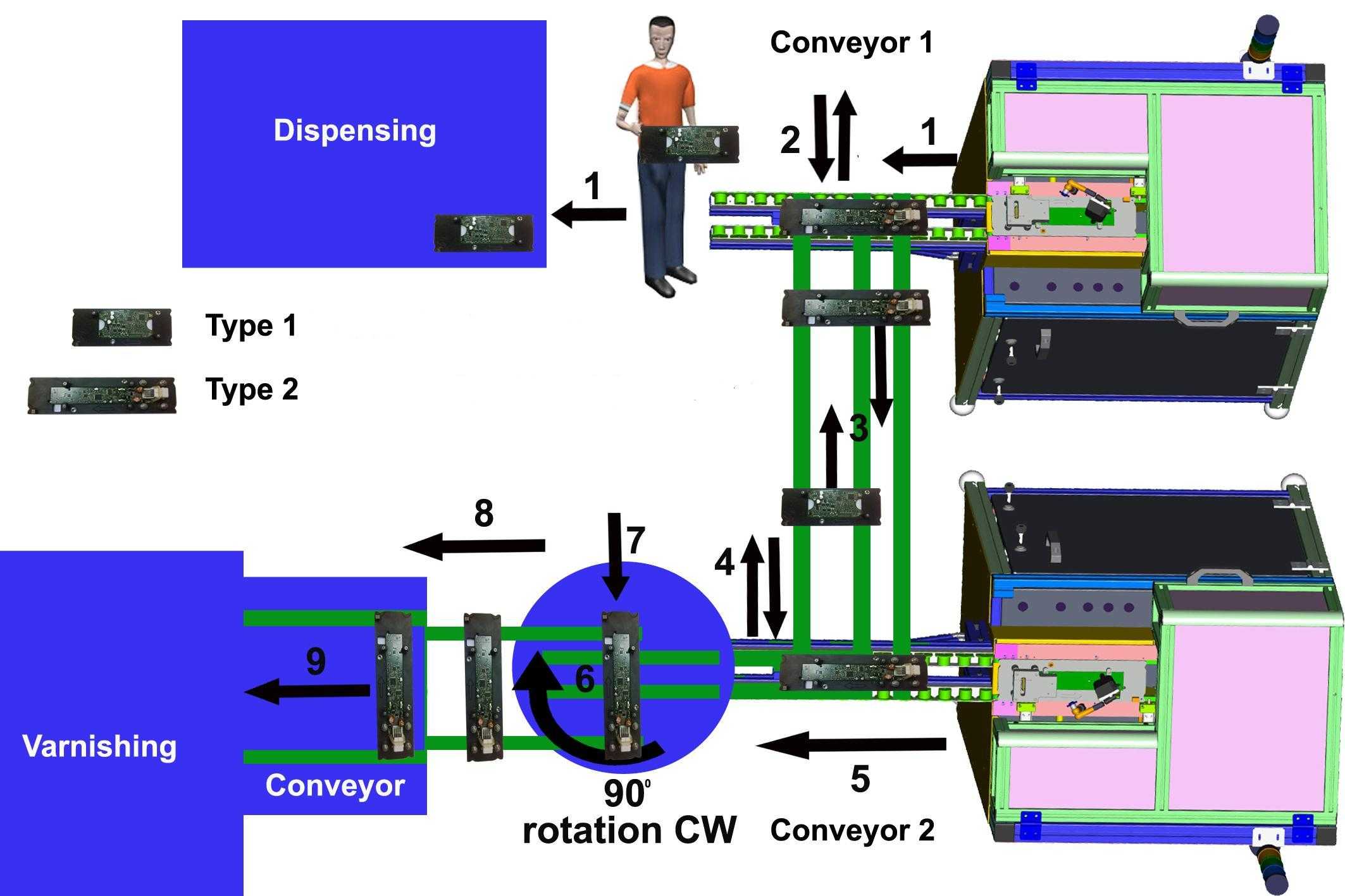

　　在电子制造车间的PCB生产工段，平行排布的多条生产线之间的工件转运一直是产线布局优化的常见痛点，常规的人工转运存在效率低、静电损伤风险、节拍匹配差的问题，而采用直角转弯输送线则会占用过多车间通道面积，抬高产线布局的改造成本，这套跨线输送组件正是针对这类场景开发的专用转运结构。从实际应用场景来看，这类组件主要适配SMT段、DIP段、测试段之间平行排布的产线衔接，当PCB完成前一条生产线的加工工序后，可通过该组件直接转运至平行设置的另一条生产线，也可完成反向回流输送，无需额外配置转角接驳台，也不需要人工介入周转，能够匹配现有产线的固定节拍，减少工件在转运过程中的停留时间，降低板面划伤、元器件磕碰的概率。

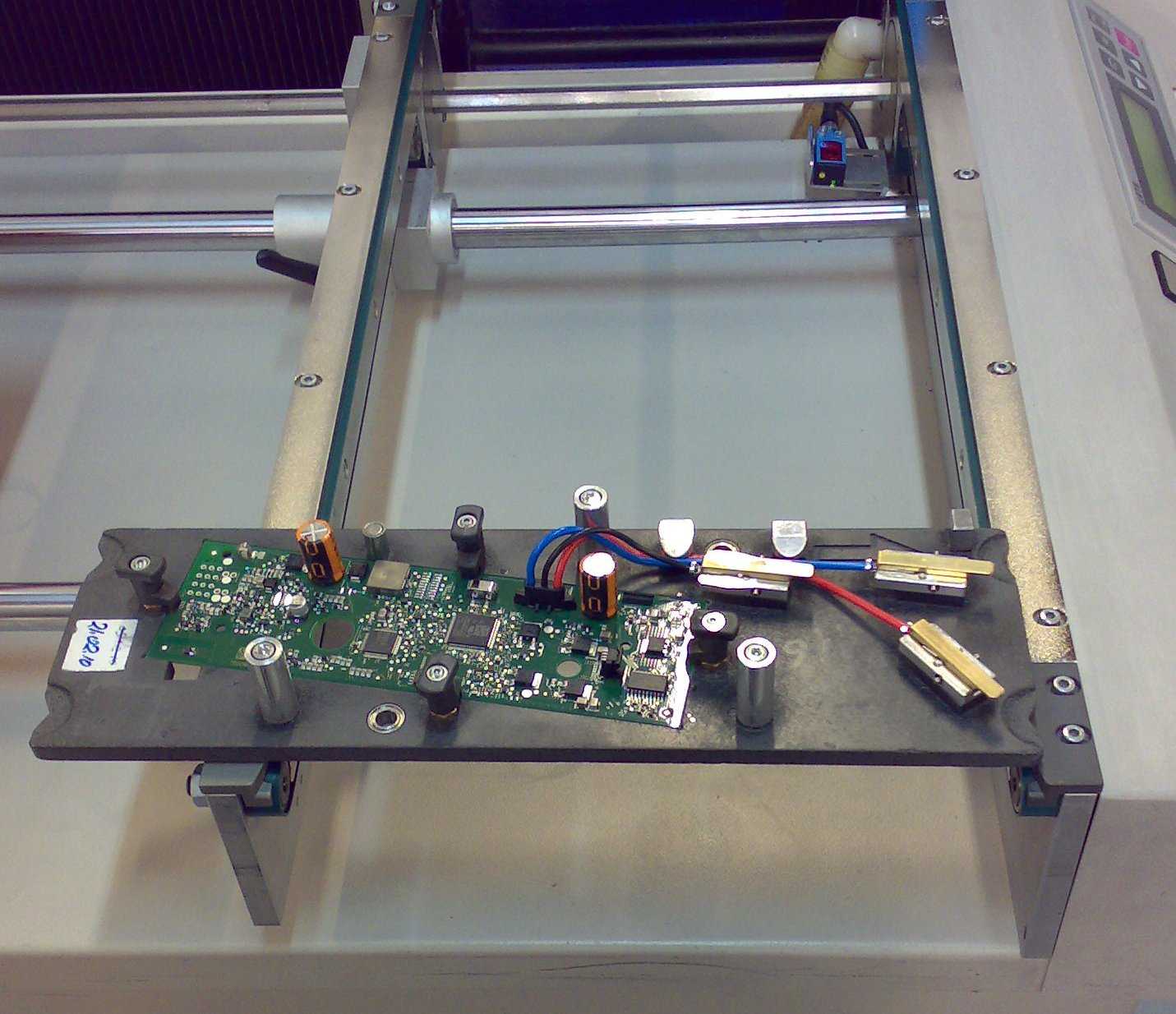

　　从功能特性上看，该组件的输送面高度与常规PCB生产线的接驳高度完全匹配，输送过程中采用平皮带承载板面，避免硬质接触面刮伤PCB阻焊层，同时组件自带的导向限位结构可根据不同幅面的PCB调整导向宽度，适配常规单面板、双面板以及小尺寸拼板的输送需求，转运过程中运行速度可与前后产线的输送速度联动，不会出现工件堆积或者节拍脱节的问题。组件的换向结构采用平稳的横移动作，不会对板面上的贴装元器件造成冲击，即使是搭载了精密贴片元件的PCB，也能在转运过程中保持姿态稳定，不会出现偏移、掉件的问题。

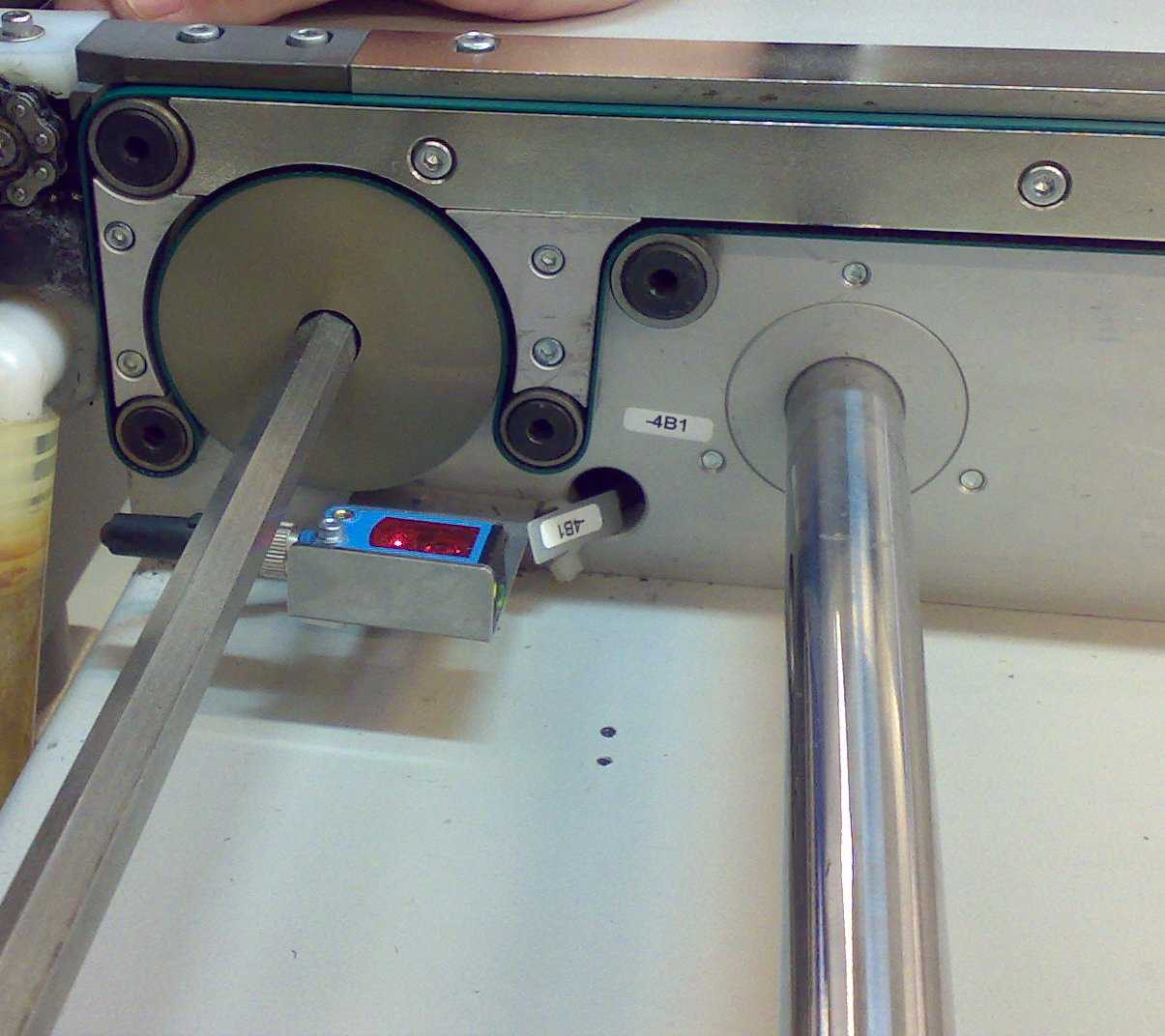

　　在设计思路层面，这套组件优先考虑了现有产线的改造适配性，整体采用模块化的框架结构，不需要对原有生产线的机架进行大规模改动，仅需要将组件两端分别对接两条平行产线的接驳端即可完成安装，框架主体采用标准工业铝型材搭建，兼顾结构强度与轻量化需求，后期维护时可快速拆解更换易损件。传动部分采用同步带搭配减速驱动的结构，传动精度高、运行噪音低，长期运行下的磨损量小，不需要频繁调整张紧结构；输送皮带选用防静电材质，可在输送过程中导除PCB表面积累的静电，避免静电击穿板上的精密芯片，符合电子制造车间的ESD防护要求。组件的检测点位预留了传感器安装位，可根据实际需求配置到位检测、堵料检测传感器，接入产线的总控制系统后可实现全自动运行，不需要人工值守操作。

　　关于外形尺寸与安装边界，这套组件的整体宽度根据适配的PCB最大幅面设计，横向跨距可根据两条平行产线之间的通道宽度进行适配调整，常规安装状态下，组件底部的支撑脚可进行高度微调，能够抵消车间地面的平整度误差，保证输送面的水平度，避免PCB在输送过程中出现滑移偏斜。组件的整体高度低于生产线的操作面高度，不会遮挡操作人员的作业视线，也不会占用产线两侧的操作空间，安装完成后两侧预留的维护间隙可满足日常点检、易损件更换的操作需求，不需要额外预留大面积的维护区域。在实际布局时，需要确认两条平行产线的接驳端高度差控制在可调范围内，同时保证组件安装位置的地面承重满足要求，避免长期运行后出现框架下沉、输送面倾斜的问题。

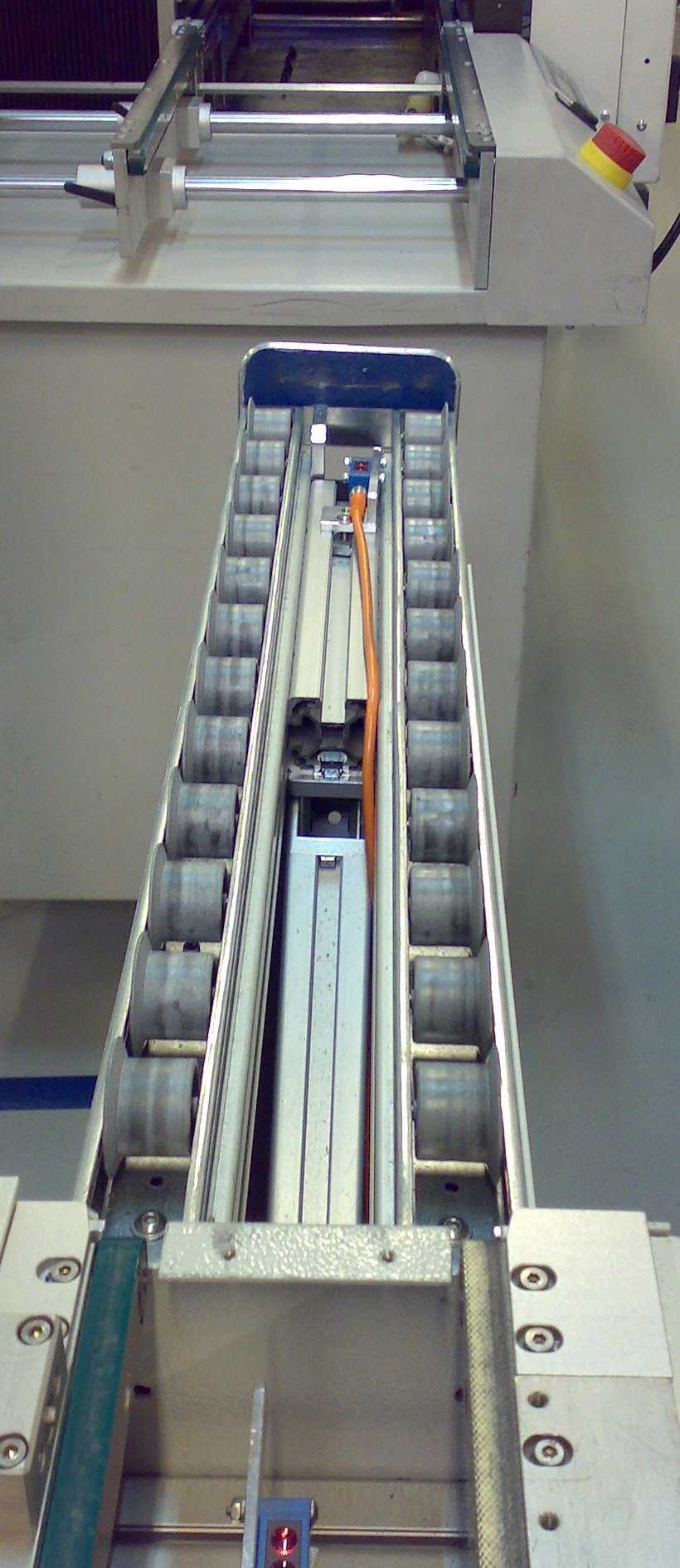

　　从结构细节来看，组件的两端分别设置了接驳导向段，导向段采用锥形导入结构，即使PCB从产线输出时存在小幅偏斜，也能在导入段被自动校正位置，顺利进入输送组件的承载面，不会出现卡板、掉板的问题。横移动作的驱动端设置了硬限位与软限位双重保护，避免横移过程中出现超程碰撞，损坏工件或者设备结构；所有的传动转动部位都设置了防护结构，避免车间内的灰尘、焊锡渣落入传动结构造成卡滞，也能防止操作人员误触转动部件造成安全隐患。整体结构没有冗余的设计，所有零部件都采用行业通用的标准件，后期备件采购成本低，维护难度小，适合电子制造车间的长期连续运行工况。
