圆盘式夹具定位组件结构设计

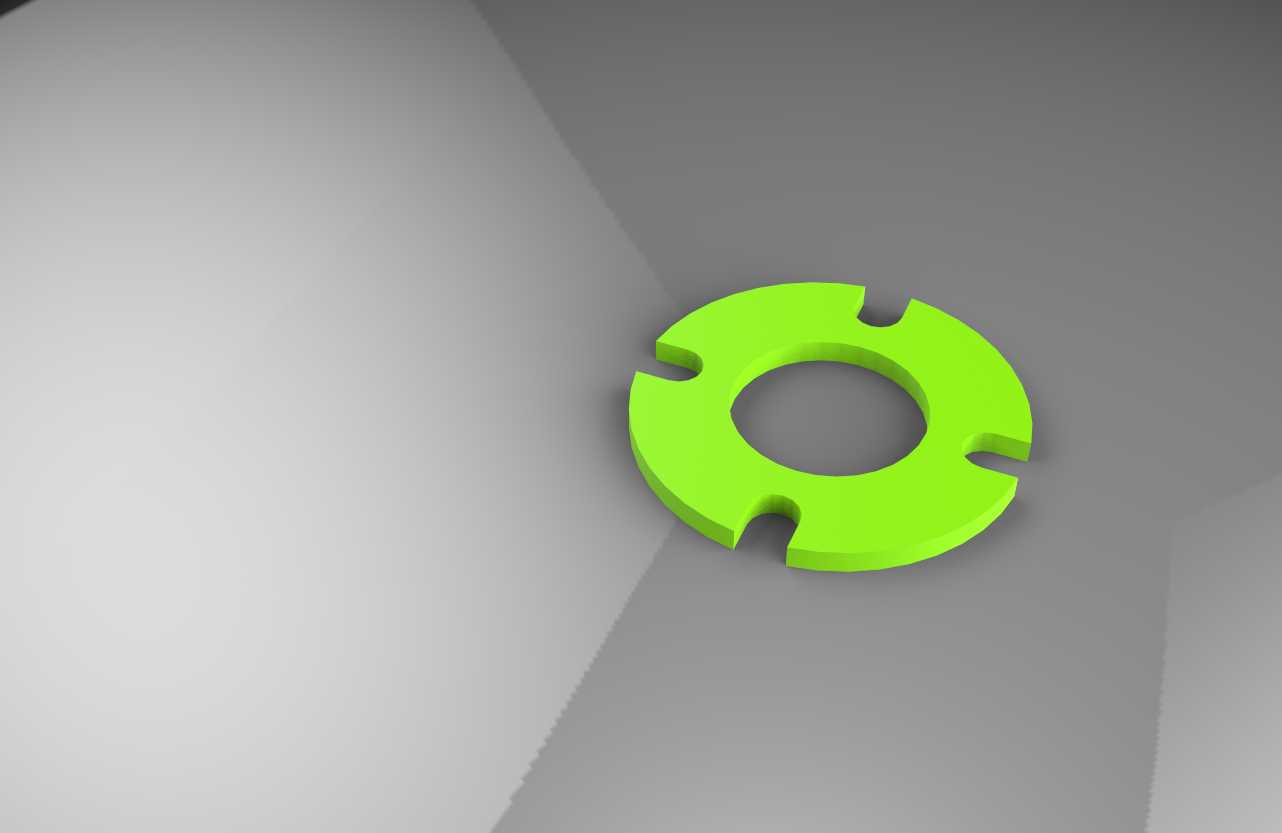

　　在机械加工、装配工装的定位环节，这类带周向卡槽的圆盘类夹具组件，是轴类、盘类工件周向定位与端面压紧场景里的常用基础部件，很多回转体工件的铣削、钻削工序，以及自动化装配线上的工件载具定位工位，都会用到这类结构来实现工件的快速装夹与精准限位。从结构功能来看，这个圆盘组件的核心作用是作为夹具的定位基准载体，中心的通孔用于穿过定位芯轴，和配套的芯轴、压块配合后，能够实现盘类工件的同轴度定位，周向均匀分布的四个卡槽，一方面是为了和夹具底座上的定位销配合，限制圆盘自身的周向转动，保证每次装夹的位置重复精度，另一方面卡槽的开口设计也能让组件快速卡入安装位，不需要完全拧松紧固件就能完成组件的拆装更换，适配多品种小批量生产里的快速换模需求。

　　设计这类组件的时候，首先要考虑的是安装边界的匹配性，中心通孔的公差需要和配套定位芯轴采用间隙配合或者过渡配合，根据装夹精度要求选择H7/g6或者H7/k6的配合公差，保证定位精度的同时不会出现装配卡滞；圆盘的外径尺寸需要适配被装夹工件的内孔或者定位端面尺寸，不能超出工件的定位接触面，否则会导致工件装夹倾斜，周向卡槽的位置度公差需要控制在0.02mm以内，保证和底座定位销配合后，圆盘的径向跳动满足加工要求，卡槽的槽宽要比配套定位销的直径大0.1-0.2mm，预留一定的安装调整间隙，避免加工过程中热胀冷缩导致组件卡死。从实际使用场景出发，这类圆盘夹具组件通常会用在数控车床的三爪卡盘配套软爪基础、加工中心的回转工作台定位工装、

　　以及自动化装配线的工件托盘定位结构里，比如在小型电机端盖的钻削工序中，这个圆盘组件可以安装在回转工作台上，中心孔穿过定位芯轴对准端盖的轴承位，周向卡槽和工作台上的定位销配合固定，端盖放置在圆盘端面上后，通过上端的快换压块压紧，就能一次性完成端盖上多个安装孔的钻削加工，重复定位精度可以控制在0.03mm以内，完全满足普通机械加工的精度要求。结构设计的时候还要考虑组件的受力情况，圆盘的厚度需要根据装夹工件的重量和切削力大小来确定，常规小型工件装夹场景下厚度在8-15mm即可，如果是重载切削场景，需要适当增加厚度，同时在圆盘背面增加加强筋结构，避免夹紧力过大导致圆盘变形，影响定位精度；周向卡槽的根部需要设计R角过渡，避免应力集中导致组件在反复装夹过程中出现裂纹，延长工装的使用寿命。另外这类组件的端面需要做磨削处理，保证端面的平面度在0.01mm以内，和工件接触的端面不能有凸起或者划痕，否则会导致工件装夹后出现倾斜，加工出的孔位或者端面出现垂直度超差的问题；中心通孔的孔口需要做倒角处理，方便定位芯轴的穿入，也能去除加工毛刺，避免装配时毛刺掉落到配合面里影响定位精度。在实际的工装设计选型中，这类圆盘组件属于通用化的夹具基础件，可以通过更换不同外径、不同中心孔尺寸的圆盘，来适配不同规格的盘类、环类工件装夹，不需要重新制作整套夹具，只需要更换前端的定位圆盘就能实现多品种工件的兼容，能够大幅降低工装制作成本，缩短生产准备周期，

　　尤其是在多品种小批量的离散制造场景里，这种模块化的夹具组件应用非常广泛。设计过程中还要考虑安装的兼容性，圆盘上的卡槽分布采用对称式设计，不管是四等分还是其他等分方式，都要保证组件可以正反安装，适配不同的安装方向需求，同时卡槽的深度要足够，保证定位销卡入后有足够的接触面积，避免切削过程中组件出现移位；如果是用于自动化生产线的场景，圆盘的边缘可以做小角度的倒角，方便机械手上下料的时候工件能够顺利滑入定位位置，不会出现卡料的问题。从材料选择来看，这类夹具组件如果是用于普通切削加工场景，采用45号钢调质处理即可，硬度达到HB220-250，具备足够的强度和耐磨性，如果是用于高精度装夹或者频繁换产的场景，可以采用20CrMnTi做渗碳淬火处理，表面硬度达到HRC58-62，进一步提升组件的耐磨性，延长工装的使用寿命，减少频繁更换工装的停机时间。
