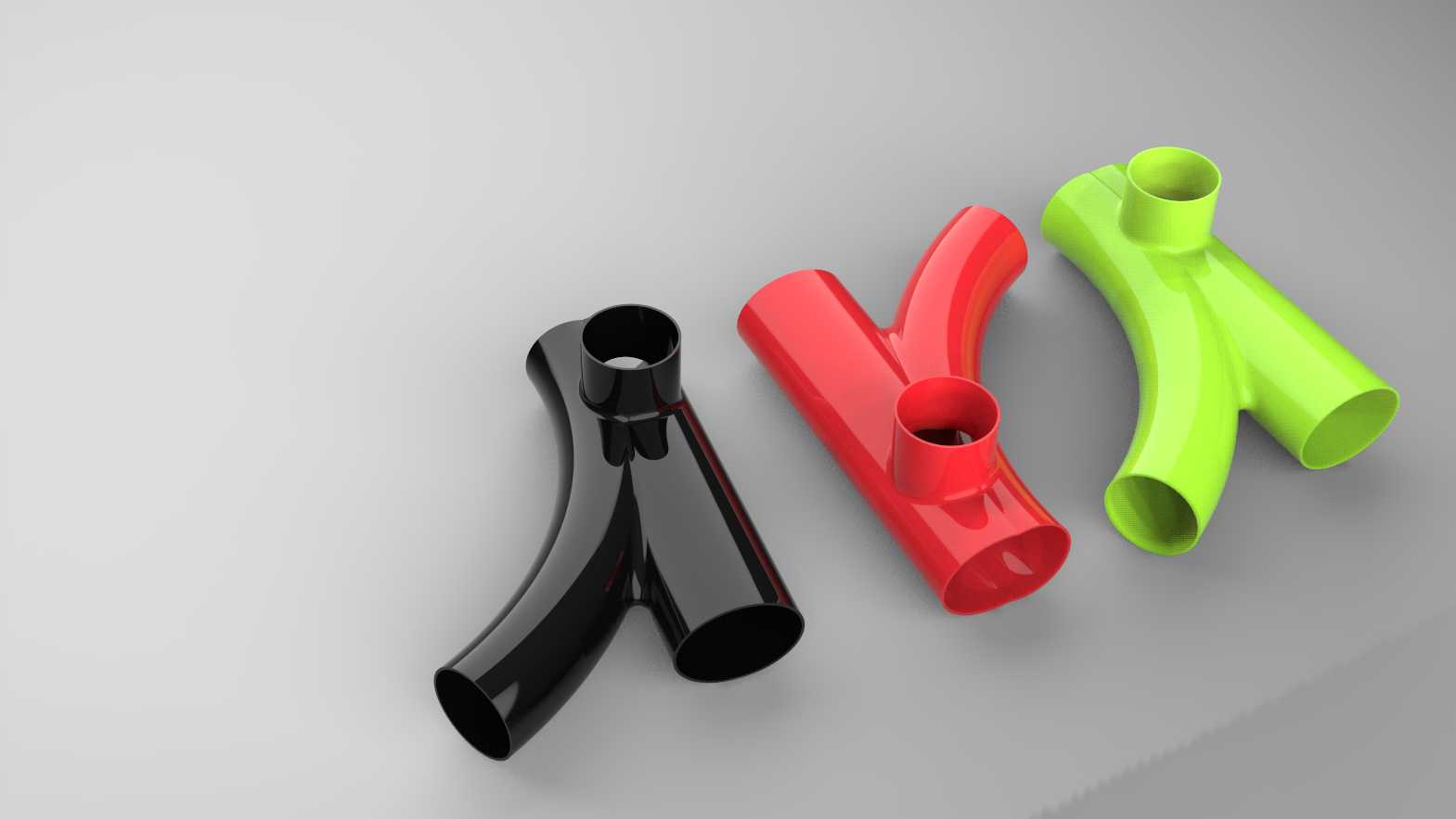

Y型三通流体分流管件结构设计

　　这类Y型三通分流管件，在民用给排水、小型气动回路、低压流体输送场景中应用十分广泛，不同于直角三通的局部阻力损失偏大问题，Y型结构的流道过渡更顺滑，能有效降低流体在分流位置的紊流程度，减少输送过程中的压力损耗，在对流体稳定性有一定要求的小型管路系统中，这类结构的使用占比正在逐步提升。从实际使用场景来看，这类管件可适配硬质PVC管路、软质气动软管等多种连接场景，三个接口的通径保持一致时，可实现单路进双路等流量分流，若调整其中一个支路的通径参数，也可实现不等比例分流，满足不同工况下的流量分配需求。在结构设计层面，首先要确定三个接口的中心轴线夹角，常规民用给排水场景下的Y型三通，两个支路轴线与主路轴线的夹角多控制在45度左右，

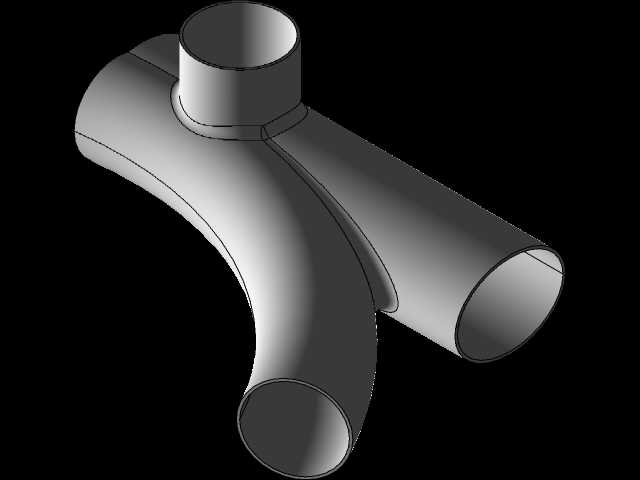

　　这个角度下既可以保证流道的顺滑过渡，也不会让管件整体的轴向占用尺寸过大，避免在紧凑安装空间内出现干涉问题。建模过程中需要重点处理三个圆柱流道的交汇区域，这个区域如果直接做布尔运算合并，会出现尖锐的棱边结构，不仅会在注塑生产时造成应力集中，提升产品开裂的风险，还会在流体经过时产生额外的紊流，增大流阻，因此需要通过放样融合的方式，让三个流道的壁面顺滑衔接，保证内壁的曲面连续性，让流体经过交汇区时可以平稳分流。外壳部分的壁厚设计需要结合所选材料调整，若采用常规PP或ABS注塑成型，壁厚控制在2-3mm区间即可，壁厚过薄会导致注塑充模困难，产品成型后刚度不足，受外力挤压容易出现变形；壁厚过厚则会在注塑冷却过程中出现缩痕，影响产品外观质量，

　　同时也会提升材料成本。外壁的过渡圆角需要根据整体尺寸匹配，圆角半径不小于壁厚的二分之一，避免应力集中点的出现，提升产品的抗冲击性能。安装边界层面，这类等径Y型三通的三个接口端部需要预留标准的承插深度，承插段的内径要比适配管材的外径大0.1-0.2mm，既可以保证管材可以顺利插入，也不会因为间隙过大导致粘接或热熔连接时出现密封失效问题。管件整体的最大外轮廓尺寸需要控制在合理区间，以适配常规20mm通径的管材为例，整体轴向长度控制在100mm左右，最大径向宽度控制在70mm左右，即可满足安装空间的通用要求，不会在管路排布时和周边的其他管件、墙体或设备结构产生干涉。从功能特性来看，这类一体注塑成型的Y型三通，没有额外的拼接焊缝，

　　整体的密封可靠性更高，不会出现拼接位置的渗漏问题，光滑的内壁曲面也不容易积存流体中的杂质，降低管路堵塞的概率，在低压输水、气动控制回路、小型水族管路系统中都能稳定使用。设计过程中还需要考虑脱模工艺的可行性，三个接口的轴线方向需要设置合理的脱模斜度，斜度控制在1-1.5度即可，既可以保证注塑完成后产品可以顺利从模具中脱出，也不会影响接口和管材的配合精度。交汇区域的曲面需要做曲率连续检查，避免出现局部曲面凹陷或凸起，保证流体在流道内的流动状态稳定，减少压力波动对整个管路系统的影响。
