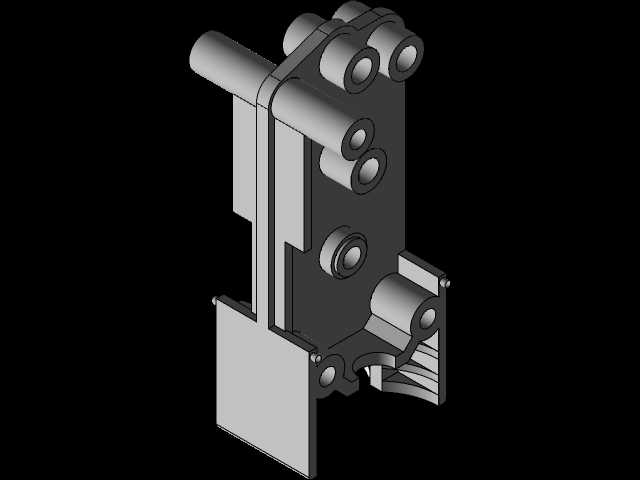

这款齿轮箱结构主要面向中小功率多输出端的动力分配场景,常见于小型自动化生产线的动力分流工位、轻工机械的多辊同步驱动单元,以及部分专用设备的进给传动链路中,核心作用是将单路输入的动力通过内部齿轮副的啮合传动,按照预设的传动比分配到多个输出轴端,实现不同工位的同步或差速动作输出。从结构布局来看,该齿轮箱采用了侧挂式安装的基体设计,箱体本体集成了多组轴承安装孔位,输入轴端采用伸出式圆柱轴结构,可通过联轴器、同步带轮或链轮直接与动力源输出端对接,无需额外加装转接法兰,减少了传动链路的累计误差。设计阶段优先考虑了安装边界的适配性,箱体背部预留的三组同轴安装孔可直接通过螺栓固定在设备的立式安装基面,安装孔的孔距公差按照IT7级精度控制,
能适配多数常规型材机架的安装孔位布局,不需要现场二次配打孔位。输出端共设置了五组不同轴径的伸出接口,分别对应不同的传动比输出,其中下部的扇形输出端专门适配摆杆类执行件的安装,可直接将圆周运动转化为指定角度的往复摆动,省去了额外的曲柄转换机构,能有效缩小整套传动单元的占用空间。内部齿轮副采用平行轴排布方式,各轴系的支撑均选用深沟球轴承,轴承位的台阶高度按照轴承安装的标准退刀槽尺寸设计,既保证轴承内圈的轴向定位可靠,也方便后续维护时的轴承拆卸。箱体的壁厚按照均匀受力原则设计,轴承安装位周边做了局部加厚处理,避免齿轮啮合时的径向力导致箱体孔位变形,同时在箱体的转角位置设置了铸造圆角,减少应力集中的风险,适配砂型铸造或压铸的工艺要求,
不需要额外做过多的工艺补正。油路设计上采用了箱体内部自带的油槽结构,齿轮运转时带起的润滑油可通过油槽导流到各轴承位,实现飞溅润滑,不需要额外加装强制润滑管路,降低了日常维护的工作量。输入轴的伸出端做了密封圈安装槽位,可适配标准骨架油封,避免箱体内部润滑油泄漏,同时阻挡外部粉尘进入箱体内部,适配多粉尘的车间作业环境。在实际选型适配时,需要注意输入轴的额定转速不能超过箱体内部齿轮副的线速度阈值,各输出端的径向载荷要匹配对应轴径的轴承额定动载荷,安装时要保证输入轴与动力源输出轴的同轴度误差控制在0.1mm以内,避免额外的附加弯矩影响轴承和齿轮的使用寿命。这款结构的设计没有采用冗余的辅助结构,所有外部特征均服务于安装、传动和维护需求,
箱体侧面的凸台结构既增强了箱体的整体刚性,也为后续加装传感器、速度检测元件预留了安装位置,可根据实际使用需求拓展转速监测、温度监测等功能,不需要对箱体本体做二次加工。多输出端的布局方式可以替代传统的多组单输出减速器组合的传动方案,有效减少设备的整体占用空间,降低传动链路的故障点,在多工位同步驱动的场景下,能保证各输出端的动作同步精度控制在合理范围内,避免因多动力源不同步导致的工位动作干涉问题。
