这类带轴一体式直齿轮,在中小功率的定比传动场景里应用极广,从普通农用机械的分动箱、轻工输送线的驱动端,到小型机床的进给传动链,都能见到这类结构的身影。和分体式齿轮与轴过盈配合、键连接的结构不同,一体式轴齿轮省去了齿轮轮毂与轴的装配环节,从根源上避免了配合间隙带来的传动回差,在对传动精度有一定要求、安装空间紧凑的工况下优势十分明显。

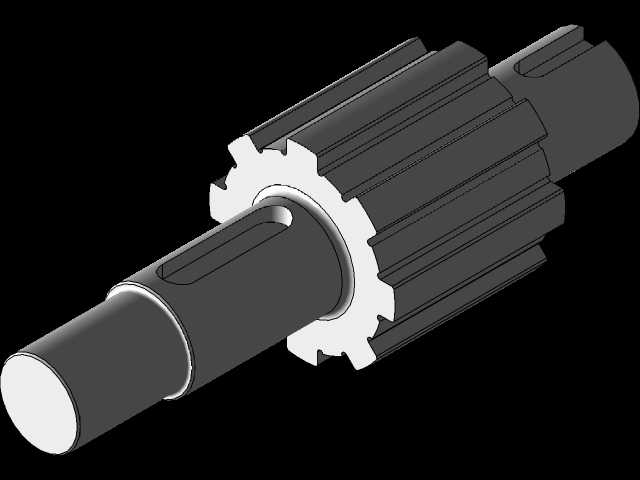

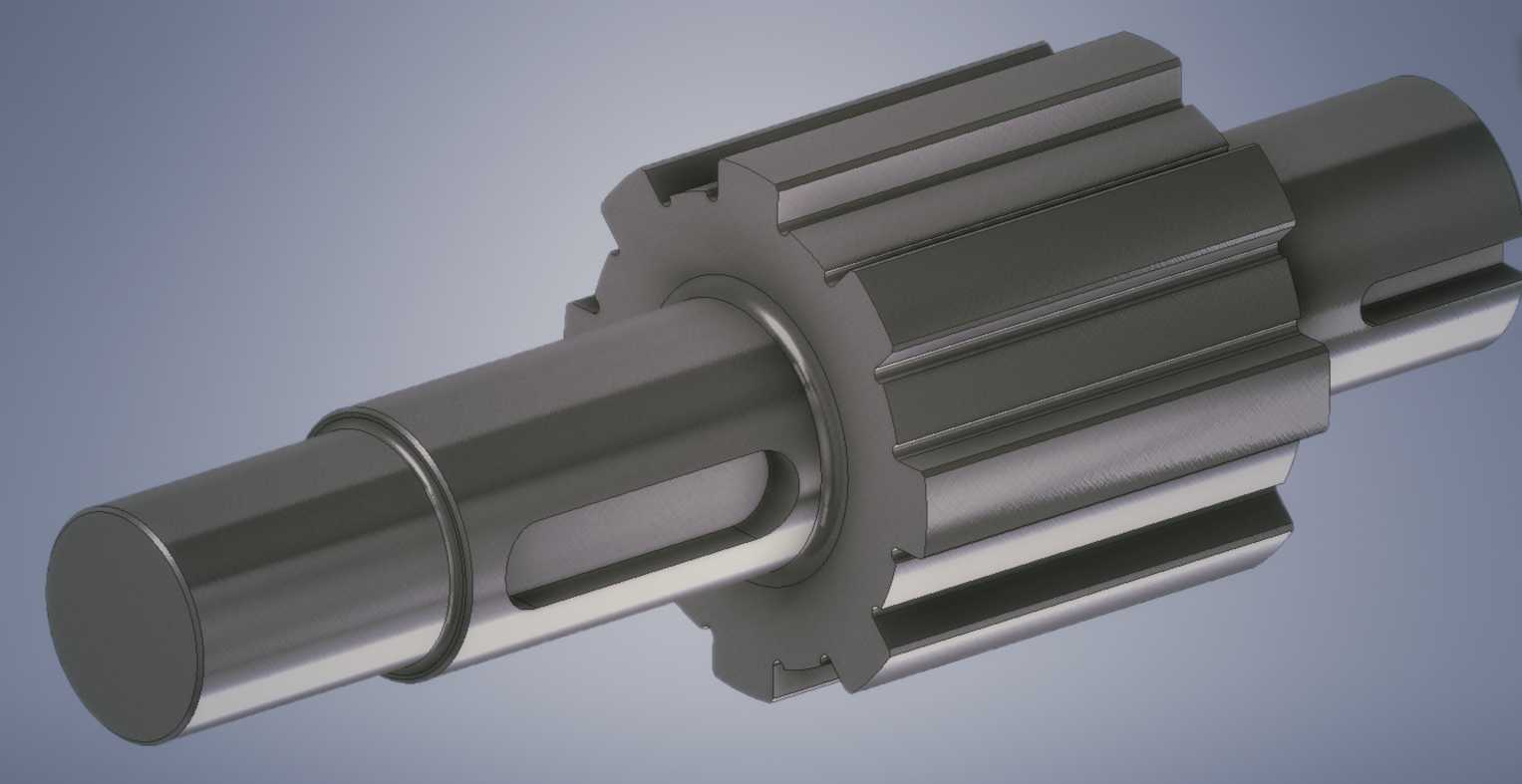

从结构设计逻辑来看,中间的齿段采用标准渐开线直齿齿形,齿向无螺旋角,加工时无需差动挂轮,普通滚齿机甚至插齿设备就能完成齿形加工,制造成本比斜齿、人字齿结构低不少,也不存在轴向分力,两端支撑轴承的选型不用额外考虑轴向载荷的抵消,简化了支撑端的结构设计。齿段两侧的轴颈做了阶梯差设计,靠近齿根位置的轴肩直接作为轴承内圈的定位面,装配时不需要额外加装定位套,能有效控制轴系的轴向累计误差。其中一侧轴段上加工的平键槽,是用来安装传动链轮或者同步带轮的,用来把齿轮传递的扭矩向外输出,键槽的宽度和深度按照轴径的标准比例取值,键槽的圆角做了钝化处理,避免应力集中导致轴段在交变载荷下出现断裂。
在实际选型应用时,首先要确认的是两端轴颈的直径公差,因为这部分是和轴承内圈配合的面,一般取k6级过渡配合,既保证装配时不会过于松旷,也方便后期维护时拆卸轴承。齿顶圆的尺寸要和配对齿轮的中心距匹配,安装时要保证两轴的平行度误差控制在0.02mm/100mm以内,否则会出现齿面偏载,轻则加剧齿面磨损,重则出现断齿故障。齿宽的取值要比配对齿轮宽2-3mm,避免装配时的轴向窜动导致齿面啮合长度不足,降低承载能力。
建模过程中,齿形部分先通过渐开线方程生成单个齿廓,再阵列得到全部轮齿,齿根位置做了标准圆角过渡,避免建模时出现直角锐边导致的应力集中问题。轴段部分的退刀槽、越程槽都按照机械加工的工艺要求做了预留,比如轴颈磨削位置的越程槽宽度和深度符合磨轮退刀的尺寸要求,键槽的端部铣刀半径也和实际加工用立铣刀的规格匹配,不会出现建模结构无法落地加工的问题。两端轴端都做了倒角处理,方便装配时导入轴承孔,也避免轴端锐边划伤操作人员。
这类零件的工况适应性较强,在润滑条件良好的闭式传动箱里,齿面经过调质高频淬火处理后,能承受中等冲击载荷,线速度不超过6m/s的场景下都能稳定运行。如果是开式传动场景使用,需要适当加大齿厚,预留出磨损量,同时在齿面增加防尘防护结构,避免磨粒进入啮合面加剧磨损。安装时要注意键槽的周向位置,和配对齿轮的啮合记号对齐,避免装配后出现齿侧间隙不均、传动卡滞的问题。日常维护中只需要定期检查齿面的点蚀、磨损情况,以及轴颈位置的轴承游隙,就能保证较长的使用寿命。
