外啮合齿轮泵泵体三维结构设计

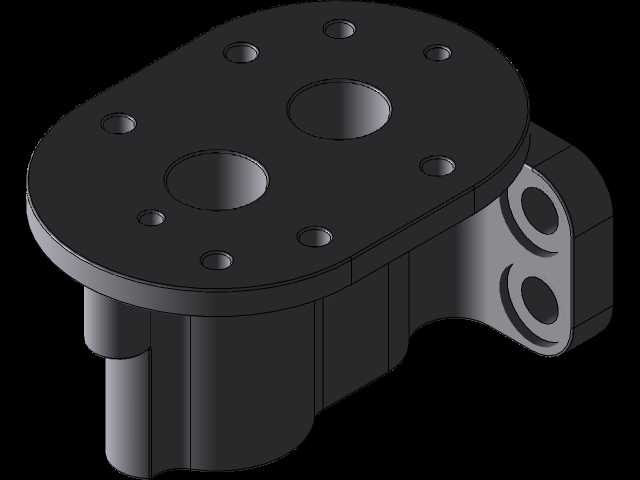

　　在液压传动系统、低压流体输送工况里，齿轮泵的核心承压壳体也就是泵体，是支撑内部齿轮副、密封容腔、对接安装油路的核心承载部件，本次建模的齿轮泵体针对中小排量外啮合齿轮泵开发，适配额定工作压力16MPa以内的常规液压回路，常见于机床液压站、小型工程机械供油单元、润滑系统供油模块这类场景。从实际使用的角度出发，泵体首先要承担内部齿轮工作时的液压脉动载荷，同时要保证齿轮轴安装孔的位置精度，避免齿轮啮合出现偏磨导致容积效率下降，建模过程中优先确定了内部齿轮腔的轮廓边界，按照选定的齿轮模数、齿宽参数预留了0.08-0.12mm的齿轮顶隙容腔，避免齿轮运转时齿顶与壳体内壁出现刮擦。安装端的法兰面采用腰型轮廓设计，端面上均匀布置了8个螺栓过孔，

　　围绕两个齿轮轴安装孔呈环形排布，保证端盖压紧时密封面受力均匀，不会出现局部压紧力不足导致的渗漏问题，两个轴孔的同轴度、与端面的垂直度公差在建模时按照IT7级精度预留了加工余量，匹配常规滚齿、镗削的工艺可达精度。侧面的进出油口采用平行布置的通油孔结构，油口端面预留了管接头安装的密封平面与螺纹底孔深度，进油口通径略大于出油口通径，降低吸油阻力避免泵出现吸空气蚀的问题，油道内部做了圆弧过渡处理，减少液压油流动时的沿程阻力与局部涡流，降低系统工作时的油温升幅。泵体下部的轴伸端做了密封件安装槽位，适配标准型骨架油封，槽位的尺寸公差按照油封安装的标准要求设计，既保证油封的抱紧力合适，又不会因为过盈量过大导致油封唇口过早磨损。从安装边界来看，

　　泵体的整体安装尺寸适配标准的卧式泵安装支架，端盖连接螺栓的孔位间距、进出油口的中心距都符合行业通用的安装尺寸规范，可以直接替换同排量规格的现有齿轮泵壳体，不需要对原有油路、安装支架做二次修改。建模过程中对壳体的壁厚做了等强度校核，在高压油腔侧的壁厚比低压侧厚2mm，抵消高压侧的液压胀形力，同时在壳体内部齿轮腔与外表面的转角位置都做了铸造圆角处理，既符合金属铸造的工艺要求，避免铸件出现应力集中开裂的问题，也能减少热处理过程中的变形量。壳体侧面的减重槽在不影响整体结构强度的前提下去除了多余的材料，降低铸件的整体重量，同时也增加了壳体的散热面积，帮助液压系统工作时散出部分热量。在实际选型匹配时，

　　这类泵体适配的齿轮副齿宽范围在20-30mm之间，单转排量在4-10ml/r区间，可以根据不同的转速要求匹配不同功率的驱动电机，满足不同流量需求的液压回路使用。建模时充分考虑了加工工艺的可行性，所有需要机加工的面都预留了统一的加工基准，以泵体的安装端面作为首要基准，轴孔、油口平面、密封槽的加工都基于该基准做尺寸标注，减少加工过程中的基准转换误差，保证成品零件的装配精度。对于液压系统来说，泵体的加工精度直接影响整泵的容积效率，建模时特意在齿轮腔与端盖配合的止口位置做了公差配合设计，止口采用H7/h6的间隙配合，保证端盖装配时的同轴度，同时止口端面预留了O型圈安装的沟槽，实现端面的静密封，避免高压油从止口配合面渗漏。进出油口的连接螺纹选用通用的英制管螺纹，适配市面上常规的液压管接头，不需要单独定制非标连接件，降低设备的后期维护成本。
