离心泵闭式叶轮三维结构设计

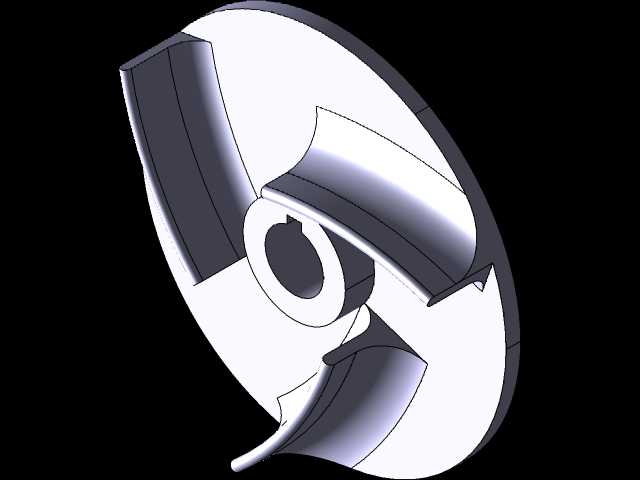

　　在流体输送类设备的核心部件设计中，叶轮作为直接将机械能传递给介质的做功元件，其结构合理性直接决定整泵的水力效率、运行稳定性与抗汽蚀性能，本次呈现的闭式叶轮结构，主要适配单级单吸离心泵的应用场景，覆盖民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等多个常规工况。从实际安装边界来看，该叶轮中心设置标准轴孔结构，轴孔侧配套键槽用于传递轴系扭矩，轴孔端面的凸台结构用于和轴肩、锁紧螺母配合实现轴向定位，可适配常规悬臂式离心泵的轴端安装要求，叶轮后盖板侧可根据密封需求选配副叶片或者平衡孔结构，平衡轴向力，降低机械密封腔的压力负荷，延长密封件使用寿命。从功能特性层面，该叶轮采用后弯式叶片设计，叶片型线按照等变角螺旋线规律延展，

　　相比直叶片结构，能在相同转速下获得更稳定的扬程流量特性曲线，减少介质在叶轮流道内的脱流、涡流损失，叶片数量经过水力计算匹配，兼顾过流能力与流道摩擦损失控制，闭式叶轮的前后盖板结构将叶片完全包裹，相比开式、半开式叶轮，容积效率更高，适合输送不含大颗粒杂质的清洁介质，在额定工况点运行时，介质从叶轮中心吸入室进入后，沿叶片间流道获得离心力加速，最终沿叶轮外径切线方向甩出进入泵体压水室，完成能量转换过程。设计过程中，首先根据目标工况的流量、扬程参数确定叶轮的进出口直径、叶片出口宽度等核心水力参数，再通过三维曲面造型完成叶片的顺滑构建，确保叶片表面曲率连续无突变，避免介质流动过程中出现局部低压区诱发汽蚀，前后盖板的厚度根据承压等级计算确定，

　　在满足结构强度的前提下尽可能降低盖板厚度，减少叶轮整体转动惯量，降低泵组启动时的电机启动扭矩，同时叶轮做静平衡校验设计，去除不平衡量，避免高速旋转时出现轴系振动超标问题。从外形适配性来看，该叶轮的外径尺寸匹配常规标准离心泵的泵体流道尺寸，可直接替换同参数规格的原厂叶轮，安装时仅需核对轴孔直径、键槽尺寸与叶轮总高度即可完成装配，无需对泵体其他结构做改动，日常维护过程中，若出现叶轮汽蚀磨损、介质冲蚀损坏的情况，可直接参照该三维结构完成备件的加工制造，减少测绘环节的工作量。在实际选型应用中，该结构叶轮适配的转速范围覆盖1450rpm到2900rpm的常规异步电机直联传动场景，输送介质温度不超过80摄氏度的常规工况下，

　　采用普通铸铁或者工程塑料材质即可满足强度要求，若输送高温或者腐蚀性介质，可根据介质特性更换不锈钢、氟塑料等对应材质，三维结构中预留了足够的壁厚调整余量，方便设计人员根据材质强度特性调整对应尺寸，无需重新构建整体曲面结构。
