多缸高压柱塞泵结构设计三维数模

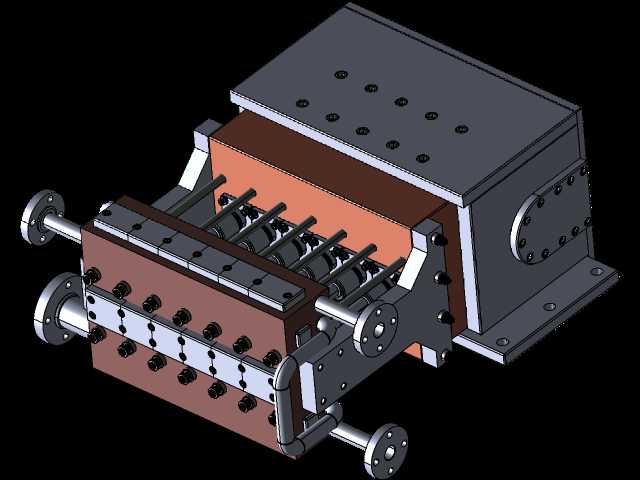

　　在石油开采井口高压注水、化工流程高压介质输送、冶金除鳞高压水供给、长距离浆体管道输送这类需要持续输出稳定高压流体的工况场景中，柱塞泵是核心的流体增压设备，相比离心泵、齿轮泵等容积式泵种，柱塞泵依靠柱塞在缸体内的往复运动改变密闭工作腔容积实现吸排液，能够在极高输出压力下保持稳定的容积效率，不会因为出口端压力波动出现流量大幅衰减的情况。这款多缸卧式布置的高压柱塞泵，采用多组柱塞沿曲轴径向错相位排布的结构，曲轴旋转过程中各组柱塞依次完成吸液、排液行程，相比单缸柱塞泵能够大幅降低输出流量的脉动率，减少出口管路的水击振动，降低管路支撑结构的疲劳载荷，同时多缸结构可以在相同单缸排量下缩小整机的径向尺寸，适配撬装式集成泵站的紧凑安装需求。

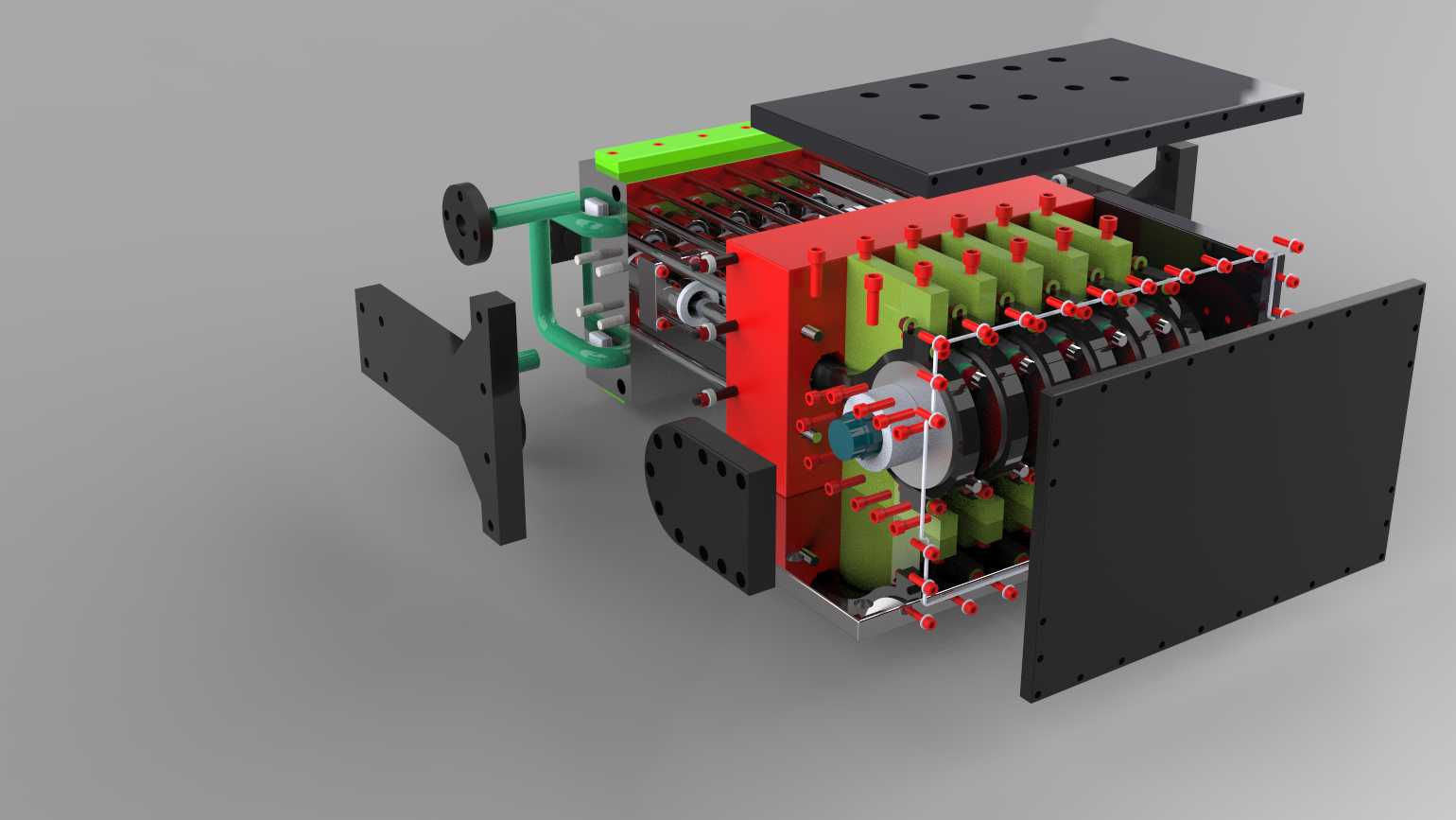

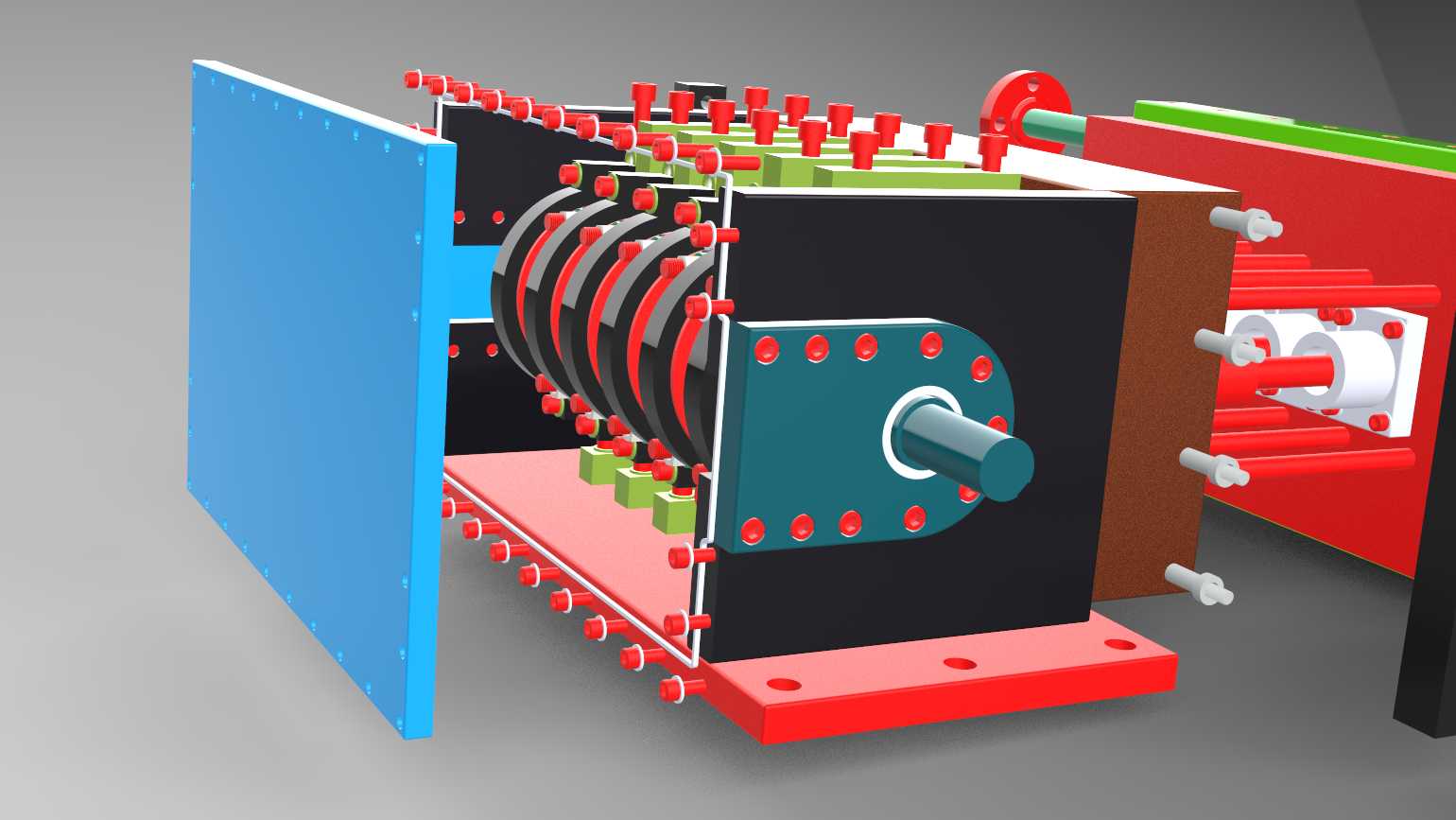

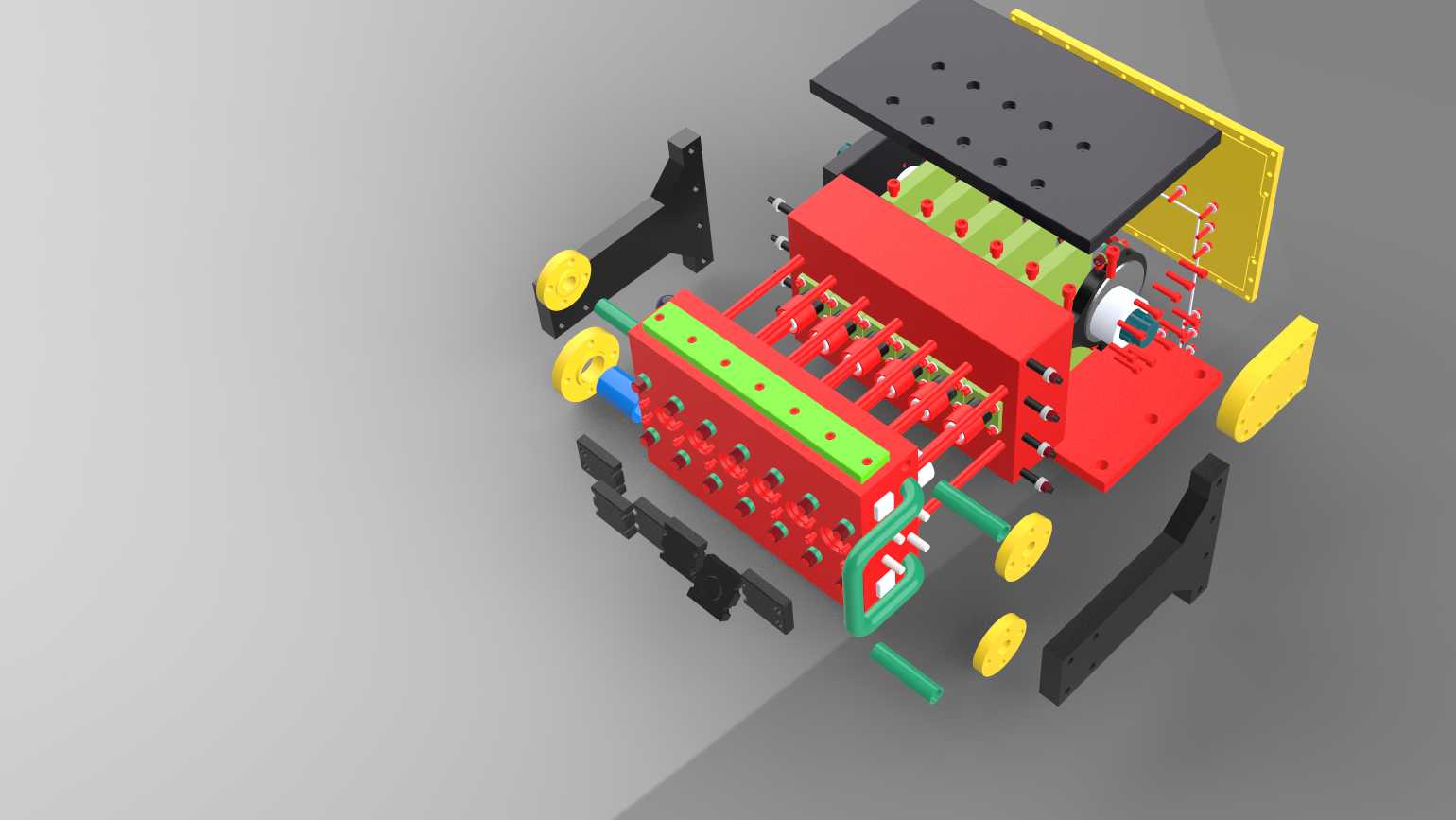

　　从结构设计逻辑来看，泵体的动力端采用剖分式箱体结构，箱体结合面采用高精度止口定位配合高强度螺栓组预紧，保证曲轴支撑轴承座的同轴度，同时承受曲轴往复运动产生的交变载荷，曲轴支撑采用滑动轴承搭配强制润滑结构，能够在高负载连续运行工况下保持稳定的油膜支撑，避免滚动轴承在重载冲击下出现点蚀失效。液力端采用分体式阀组设计，每个柱塞对应独立的吸液阀、排液阀组，阀组采用锥面密封结构，密封副采用硬质合金堆焊处理，能够耐受含固体颗粒介质的冲刷磨损，单个阀组可以独立拆卸维护，不需要拆解整个液力端缸体，大幅降低现场运维的工作量。柱塞密封采用多层填料组合密封结构，从液力端到动力端依次设置节流环、主密封环、导向环、防尘环，节流环首先泄掉大部分高压流体的压力，

　　降低主密封环承受的压差，主密封环采用填充聚四氟乙烯材质，具备良好的自润滑性能和耐磨性能，导向环保证柱塞的往复运动同轴度，避免柱塞偏磨拉伤缸体内壁，防尘环阻挡外部环境中的粉尘杂质进入密封腔，延长密封组件的更换周期。整机的安装底座采用箱型焊接钢结构，底座上预留了与撬装框架连接的螺栓孔，同时设置了调整垫铁的安装位置，现场安装时可以通过垫铁调整泵轴与驱动电机轴的同轴度，保证联轴器的对中精度，避免运行过程中出现附加径向载荷导致轴承过早损坏。进出口管路接口设置在液力端的侧上方，接口采用法兰连接形式，法兰密封面采用凸面结构，适配高压管路的金属缠绕垫片密封，进出口位置预留了压力传感器、温度传感器的安装接口，方便现场运行时实时监测泵的工作状态。

　　在结构细节处理上，所有承受高压的缸体部件都做了有限元强度校核，在缸体的应力集中位置做了圆角过渡处理，避免交变载荷下出现应力疲劳裂纹，连接螺栓的预紧力按照密封压力要求做了精确计算，保证在最高工作压力下结合面不会出现密封泄漏，同时避免螺栓预紧力过大导致缸体变形。曲轴的平衡块按照多缸往复运动的惯性力做了动平衡校正，将运行过程中的振动幅值控制在标准允许范围内，不需要额外设置过大的混凝土基础就能稳定运行。这款泵的结构设计充分考虑了现场运维的便利性，所有易损件包括密封填料、阀组组件、柱塞都可以从泵体的外侧直接拆卸更换，不需要移动泵体或者拆解主传动结构，能够大幅缩短故障停机时间，适配连续生产工况的使用需求。从安装边界来看，整机采用卧式布置，驱动端与液力端沿轴向排布，宽度方向预留了足够的扳手操作空间用于拆卸阀组压盖，轴向方向预留了联轴器安装和电机对接的空间，高度方向考虑了底座下方接油盘的安装位置，能够收集动力端泄漏的润滑油，避免污染现场环境。
