船舶系泊用锚架结构三维设计

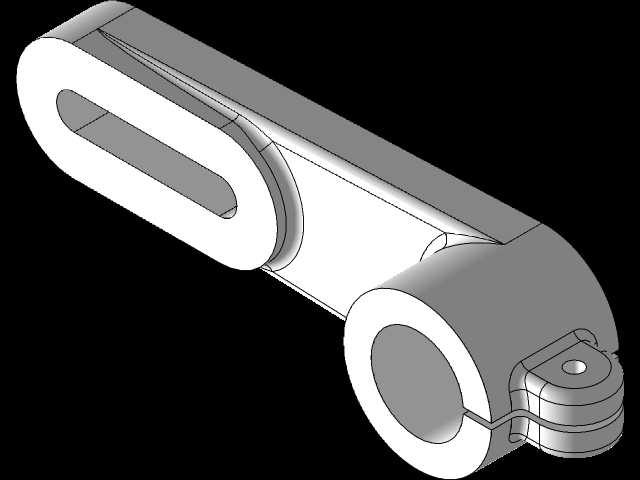

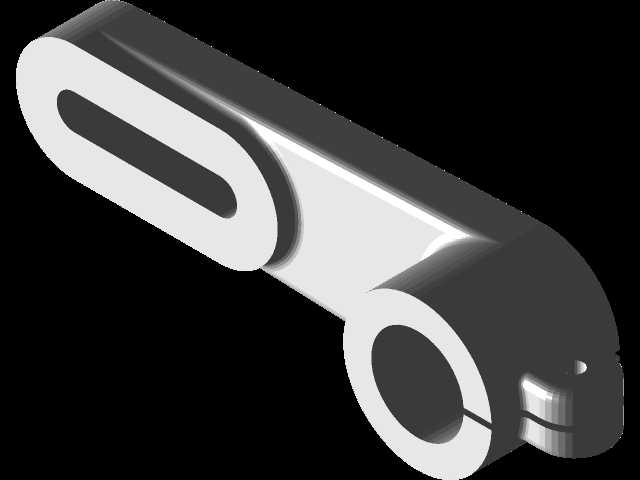

　　在船舶甲板系泊系统的布局中，锚架是承担锚体收纳、导向与载荷传递的核心结构件，日常作业中需要承受锚起放过程的冲击载荷、航行状态下的锚体重力载荷以及系泊时的缆绳张力分量，其结构可靠性直接关系到船舶锚设备的操作安全与甲板作业效率。从结构形态来看，该锚架采用一体化铸锻结合的成型思路，主体为长条形承载臂结构，一端设置带开口的环形铰支座，用于与甲板基座的销轴配合实现铰接安装，另一端设置长条形腰型导向槽，用于锚链的滑动导向与锚爪的卡位固定，铰支座端额外设置了带通孔的锁止凸台，可配合插销实现锚架收放状态的位置锁定，避免航行过程中锚架受振动出现自由摆动。设计过程中优先考虑了载荷传递路径的优化，长承载臂的截面采用变厚度设计，

　　靠近铰支座的受力集中区域做了圆弧过渡加厚处理，避免应力集中导致的结构疲劳开裂，腰型导向槽的边缘做了R3以上的圆角打磨处理，减少锚链滑动过程中的磨损与卡滞，铰支座的开口间隙控制在0.2mm以内，既保证销轴的拆装便利性，又能减少铰接处的晃动间隙，降低作业过程中的冲击噪音。从安装边界来看，该锚架适配中小型内河船舶与近海作业船的甲板安装空间，铰接端的基座安装孔中心距与腰型槽的长度尺寸经过匹配校核，锚体收起时可完全卡入导向槽末端的卡位结构，锚爪不会突出甲板安全通道范围，避免对甲板人员通行造成阻碍，同时锚架放下至工作位置时，导向槽的倾斜角度与锚链筒的出口角度完全对齐，锚链起放过程中不会出现剐蹭甲板结构的情况。实际作业场景中，该锚架可配合霍尔锚、

　　斯贝克锚等常用中小型船锚使用，起锚时锚链沿腰型槽滑动，锚爪沿导向槽滑入卡位后可直接通过锁止凸台的插销固定锚架位置，无需额外设置锚链固定装置，简化了甲板系泊设备的布局，减少了甲板占用空间。结构细节上，铰接端的环形支座内孔预留了润滑脂加注通道，可定期加注润滑脂减少销轴磨损，延长铰接结构的使用寿命，承载臂的非加工面保留了喷砂除锈后的底漆涂层，加工配合面做了镀锌防锈处理，可适应海洋高盐雾环境下的长期使用需求，锁止凸台的通孔与插销采用间隙配合，插销末端设置了开口销孔位，可避免航行振动导致插销脱落。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照船舶机械配件的相关标准做了参数化设置，铰接孔的同轴度公差控制在0.05mm以内，

　　腰型导向槽的直线度公差控制在0.1mm/m以内，保证加工后的零件可直接与标准销轴、锚链配合，无需二次修配。该结构相比传统的焊接式锚架，整体刚度更高，抗冲击性能更好，长期使用后不会出现焊缝开裂的问题，同时铰接式的设计可在不需要使用时将锚架翻转贴合甲板，进一步释放甲板作业空间，适合在空间紧凑的小型作业船舶上推广使用。
