工业流体管路调节器安装固定底座结构

　　在工业流体控制管路系统、小型气动调节单元集成、实验室气路排布这类场景里，调节器底座是承担核心承载与定位功能的基础构件，它的设计合理性直接决定了调节单元运行的稳定性，以及后期运维拆装的便捷性。从实际工程落地的角度看，这类底座首先要解决的是调节器本体的安装定位问题，避免管路振动、设备启停冲击带来的位置偏移，同时还要兼顾周边管路走线、操作空间预留的实际需求。

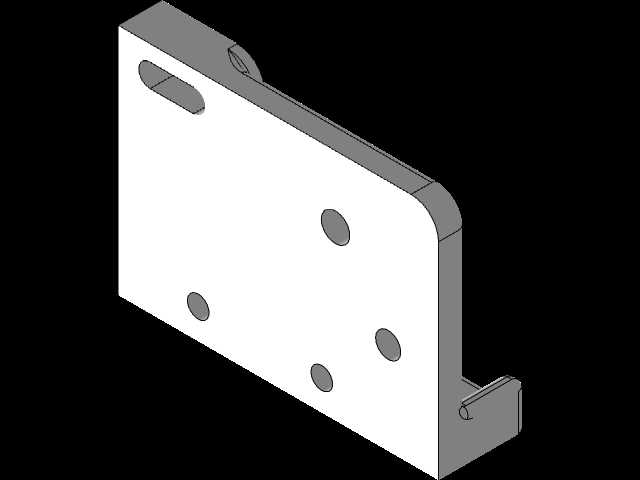

　　从结构设计逻辑来看，这款底座采用一体化板式承载结构，主体承托面做了大平面铣平处理，平面度控制在常规安装要求的公差范围内，保证调节器安装后与承托面完全贴合，不会出现局部悬空导致的应力集中问题。承托面上分布的四个圆形安装孔，是对应调节器本体的固定点位设计的，孔位公差按照中等精度装配要求设定，既可以保证安装时的对位便捷性，又能避免孔位间隙过大导致的调节器运行晃动。底座侧边的长条形腰型孔，是用于底座整体在设备机架上的位置微调设计，现场安装时可以根据管路对接的实际偏差，在腰型孔的行程范围内调整底座的固定位置，不需要重新打孔，大幅降低现场安装的适配难度。

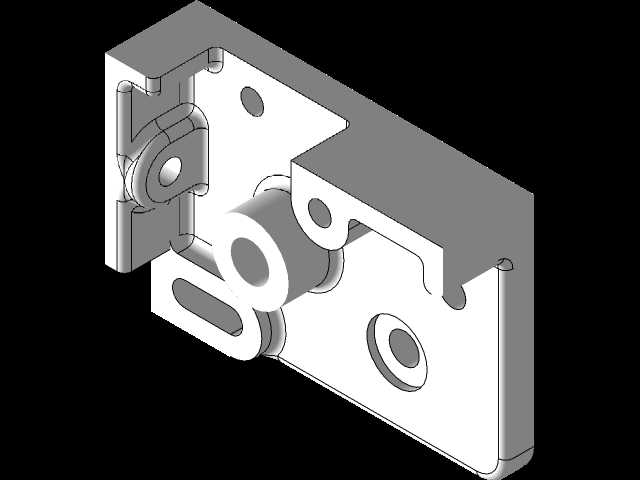

　　底座的边缘做了圆角过渡处理，一方面是避免锐边在安装运维过程中划伤操作人员或者管线外层防护，另一方面也能减少板材加工后的应力集中点，提升构件的长期抗疲劳性能。底座一侧延伸出的折边卡扣结构，是用于调节器侧边线束或者旁通细管的走线固定，不需要额外加装线卡，就能把附属走线规整固定在底座侧边，避免管线散乱拉扯到调节器的接口部位。另一侧的折弯承托边，是对调节器底部突出的阀体部位做辅助承托，分担主安装孔位的承载负荷，尤其是在调节器外接较重的管路接头时，这个辅助承托结构可以有效避免长期受力导致的调节器壳体变形。

　　从安装边界尺寸来看，这款底座的整体厚度适配常规3-5mm厚度的冷轧钢板或者铝合金板材加工，整体长宽尺寸控制在小型调节单元的适配范围内，不会占用过多的设备安装空间，承托面的开孔位置避开了底座的折弯应力区，所有安装孔的中心距都按照通用调节器的安装尺寸规范设定，可以适配市面上多数同规格的小型压力调节器、流量调节器的安装需求。底座的安装高度经过优化，既保证了调节器底部和安装机架之间留有足够的散热间隙，又不会因为高度过高导致整体重心上移，提升设备运行时的稳定性。

　　在实际应用中，这类底座不仅可以用于固定式工业设备的调节器安装，也可以适配移动式检测设备、小型实验装置的调节单元固定，因为其结构简洁，加工难度低，不需要复杂的成型工艺，常规的钣金切割、折弯、钻孔工序就能完成加工，量产时的成本控制优势明显。设计时也充分考虑了不同工况的适配性，如果是用于有腐蚀介质的环境，可以直接更换不锈钢板材加工，不需要修改结构参数；如果是用于轻量化要求高的场景，也可以选用铝合金板材做表面阳极氧化处理，兼顾强度和减重需求。

　　很多现场安装出现的调节器接口渗漏、运行异响问题，追根溯源往往是底座设计不合理导致的，比如承托面不平整导致的调节器壳体受力变形、孔位偏差导致的强制装配应力、没有预留微调空间导致的管路对接拉扯，这款底座的结构设计就是针对这些常见的工程痛点做了优化，每一处结构细节都对应实际安装运维中的实际问题，没有冗余的设计结构，所有特征都服务于安装固定、承载定位、走线规整的核心功能。对于结构设计从业者来说，这类看似简单的板式支座，恰恰最考验对现场安装场景的理解，脱离实际应用需求的设计哪怕建模再精致，落地时也会出现各种适配问题，而这款底座的结构逻辑，完全是从工程现场的实际需求出发，每一个尺寸、每一处特征都有明确的功能指向，能够直接用于同类型调节单元的安装结构参考，也可以根据具体的调节器型号调整孔位尺寸，快速衍生出适配不同规格产品的安装底座。
