建筑施工用钢筋夹紧固定支撑座结构

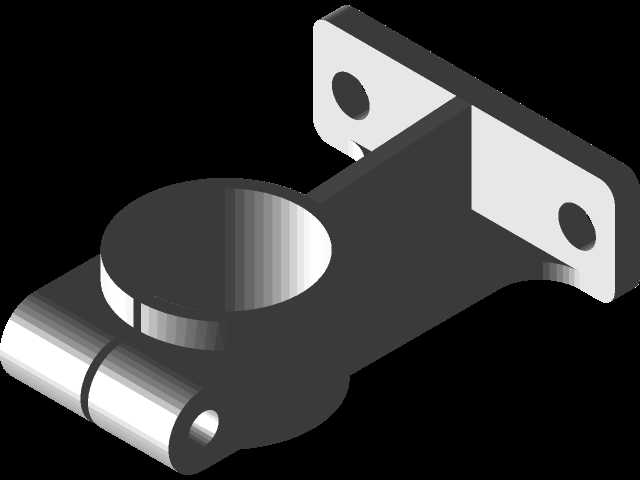

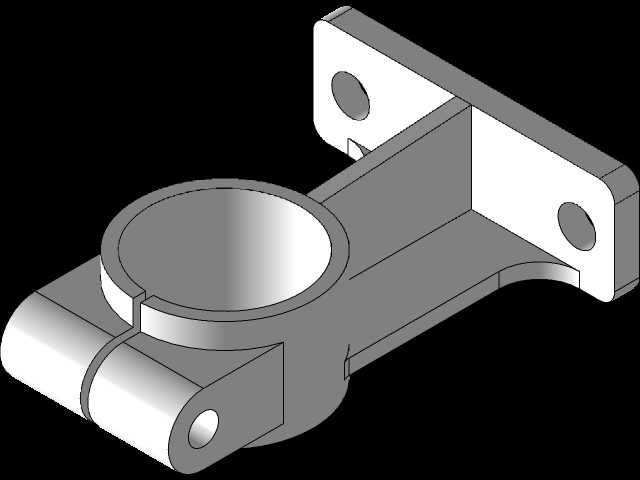

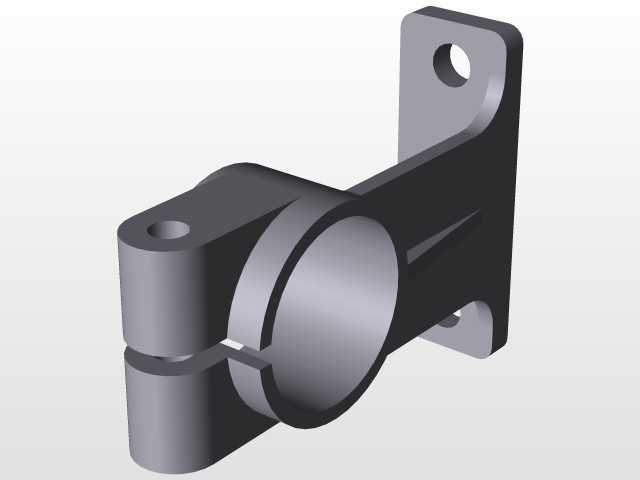

　　在现浇混凝土结构施工的钢筋排布作业环节，这类支撑夹紧构件是现场布筋工序里的常用小部件，主要承担特定直径钢筋的位置固定、间距保持作用，避免混凝土浇筑振捣过程中钢筋出现移位、偏斜，保障钢筋保护层厚度符合施工规范要求。从结构细节来看，该构件采用分体夹抱式设计，主体的环形夹腔带有开口缝隙，配套的锁紧孔位可穿入紧固件，当紧固件拧紧时，开口缝隙收窄，环形腔内壁会紧密贴合穿入其中的钢筋外圆面，实现周向的抱紧固定，不会出现沿钢筋轴向的窜动。后侧延伸出的安装立板带有两个同轴安装孔，可通过膨胀螺栓或者焊接方式，将整个支撑座固定在模板侧边、临时支护架或者已定位的主筋上，安装板与夹腔主体之间设置了斜向加强筋，抵消混凝土浇筑时侧向冲击力对连接部位的弯折应力，

　　避免长期受载出现根部断裂。设计阶段首先要匹配常用的现场钢筋直径区间，环形夹腔的内径公差控制在合理范围，既保证穿筋操作顺畅，又能在锁紧后提供足够的抱紧摩擦力，不会因为振捣棒的高频振动出现松脱。安装立板的孔位间距需要适配现场常用的固定件规格，孔边做了倒角处理，避免螺栓穿入时卡滞，立板与夹腔主体的过渡圆角做了加大处理，减少应力集中，在承受混凝土侧压力时不会出现应力开裂。整个构件的外形轮廓没有尖锐外凸棱角，避免现场搬运、安装过程中划伤作业人员，夹腔的开口缝隙宽度经过测算，保证锁紧行程足够适配对应区间内不同直径的钢筋，不需要额外加工调整即可直接使用。从安装边界来看，构件整体的外伸长度控制在合理范围，不会超出钢筋保护层的厚度区间，

　　避免后期混凝土浇筑后出现构件外露的问题，安装板的厚度满足受载要求，在最大设计载荷下不会出现板面变形，夹腔的壁厚经过受力校核，抱紧钢筋时不会出现腔体外胀导致夹紧力不足。这类构件在现场使用时，不需要复杂的安装工具，普通施工人员经过简单交底即可完成布设，相比传统的钢筋马凳、焊接固定方式，拆装更加便捷，部分可重复使用的工况下还能降低施工耗材成本。在结构建模过程中，需要重点关注开口缝隙处的形变仿真，模拟锁紧时的应力分布，确保缝隙收窄过程中材料处于弹性形变区间，不会出现塑性变形导致重复使用时夹紧力衰减；同时安装孔的位置度需要严格控制，保证现场安装时孔位与固定点位对齐，不需要现场扩孔调整。斜向加强筋的厚度与高度经过优化，

　　在不额外增加过多材料重量的前提下，将连接部位的抗弯折强度提升40%以上，应对浇筑过程中不可避免的物料冲击、振捣触碰。夹腔内壁没有做过于光滑的处理，保留适当的表面粗糙度，提升与钢筋表面的摩擦系数，进一步降低钢筋滑移的概率，整个构件的所有棱边都做了倒钝处理，符合施工现场的安全作业要求。
