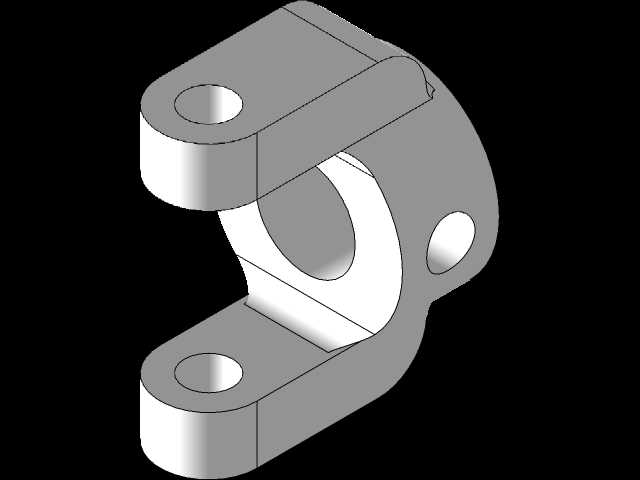

在各类需要实现摆动传动、铰接联动的机械结构中,这类叉型枢轴臂是承担载荷传递、运动导向的核心连接构件,常见于工程机械的连杆机构、农用设备的悬挂联动单元、自动化生产线的摆臂传动组件,以及轻工机械的动作执行铰接部位,实际运行中需要同时承受径向载荷与周期性的摆动扭矩,对结构的刚度、铰接配合精度都有明确的工程要求。从结构设计逻辑来看,该零件采用上下对称的叉耳布局,上下叉耳各设置一个同轴的安装通孔,用于穿装铰接销轴,实现与相邻固定支座或者主动摆杆的铰接连接,两个叉耳的孔位同轴度公差需要控制在IT7级以内,避免销轴装配后出现卡滞、偏磨的问题,叉耳的厚度根据额定承载工况做了等强度优化,在孔位周边做了局部加厚处理,抵消销轴孔处的应力集中效应。
零件中部设置大直径的贯通轴孔,这个孔位是枢轴臂的核心功能位,用于套装在固定枢轴或者回转轴上,作为整个臂体摆动的旋转基准,孔的内壁粗糙度要求达到Ra1.6,保证与轴套或者转轴配合时的转动顺滑度,减少长期摆动带来的磨损,孔的外侧圆弧面做了平滑过渡,避免与周边相邻运动构件发生运动干涉。零件侧部设置的横向小孔,用于安装紧定螺钉或者润滑注油嘴,一方面可以锁定内部装配的轴套轴向位置,另一方面可以预留润滑通道,方便定期向铰接摩擦面加注润滑脂,延长铰接副的使用寿命。从安装边界来看,上下叉耳的安装孔中心距决定了该枢轴臂的摆动行程杠杆比,中部大孔的直径尺寸直接匹配对应规格的回转轴径,零件整体的外轮廓宽度需要适配安装工位的空间间隙,
装配时需要保证中部枢轴孔的轴线与上下叉耳孔的轴线保持空间垂直,误差控制在0.05mm以内,避免摆动过程中出现别劲现象。设计过程中针对应力集中的部位,比如叉耳与主体连接的拐角处、中部孔与侧边孔的交汇位置,都做了R角过渡处理,避免热处理或者载荷冲击时出现开裂问题,零件的材质通常选用45号钢或者合金结构钢,根据载荷等级选择调质或者表面淬火处理,保证核心配合面的硬度与整体结构的韧性平衡。在实际设备运行中,这类枢轴臂的作用是将主动件的摆动动作传递到末端执行构件,同时承担运动过程中的横向与纵向载荷,相比单耳式的铰接臂,叉型结构的受力对称性更好,载荷分布更均匀,能够承受更大的冲击载荷,在重载工况下的结构稳定性更优。
建模过程中需要重点保证各个孔位的位置度、同轴度公差,以及各个配合面的尺寸精度,同时要预留出装配间隙与运动避让空间,避免实际装配时出现零件无法安装、运动过程中与周边构件碰撞的问题,还要考虑加工工艺的可行性,比如各个孔位的钻削加工可达性、平面的铣削加工余量,避免出现无法加工的结构死角。
