在多轴联动的传动设备布局中,这类支撑支架是衔接不同轴系、保障传动副同轴度与运行稳定性的核心承载构件,常见于轻工输送设备、小型专用机床的进给传动单元、自动化生产线的分料机构铰接部位,承担多根平行或交错布置转轴的定位支撑、载荷传递以及机构运动限位的作用,区别于单轴轴承座仅支撑单根轴的功能,这类支架可在一个安装基准上同时完成多根轴的位置固定,大幅缩减传动单元的安装占用空间,减少不同支座间的装配累积误差。从实际使用场景来看,这类支架多布置在传动链的动力分流节点,动力输入轴接入后,通过支架上不同位置的轴孔完成动力向多个执行端的分流传递,比如在小型包装设备的送膜、拉膜、封切联动机构中,该支架可同时固定拉膜辊轴、传动齿轮轴、摆杆铰接轴三类构件,

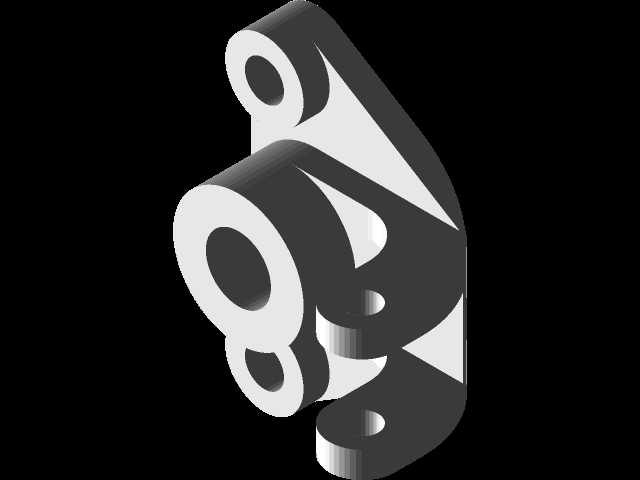

所有轴系的位置精度由支架本身的加工精度保障,无需反复调整多个独立支座的相对位置,装配效率较分体式支座提升40%以上,同时设备长期运行后的位置保持性更好,不会因为单个支座的固定螺栓松动导致整组传动副卡滞。从结构设计逻辑来看,支架主体采用一体化铸造成型后做二次机加工的工艺路线,主体承载板做了变厚度处理,轴孔集中的高承载区域厚度比边缘安装区域厚30%,既保障轴孔位置的结构刚性,避免轴系受载后支架变形引发轴孔偏磨,又尽可能控制整体构件重量,降低设备整体的无效载荷。支架上的四个轴孔采用阶梯孔设计,大直径轴孔用于安装主传动转轴,配套的轴承位预留了标准卡簧槽,可直接装入深沟球轴承后用孔用卡簧完成轴向定位,三个小直径轴孔分别对应从动齿轮轴、
摆杆铰接轴的安装位,每个轴孔的端面都加工了0.2mm深度的凹台,用于贴合轴承端面或者轴套端面,避免装配时结合面存在间隙引发的轴向窜动。支架两侧的铰接耳板做了圆弧过渡处理,耳板上的铰接孔与主安装板的轴孔位置度公差控制在0.02mm以内,保障铰接的摆杆摆动过程中不会与主传动部件发生运动干涉。安装边界方面,支架底部设置了两个对称的安装固定孔,孔位间距适配行业通用的40系列铝型材安装槽距,也可直接固定在厚度10mm以上的钢板安装面上,固定孔采用沉孔设计,装配后内六角螺栓头完全沉入沉孔内,不会突出支架表面干涉周边传动部件的运动。支架整体的外轮廓最大宽度不超过120mm,最大高度不超过90mm,主传动大轴孔的中心高度距离安装底面为60mm,
三个小轴孔的中心分别以主孔中心为基准,按照不同的中心距布置,完全匹配模数2的直齿轮传动中心距要求,装配后齿轮啮合侧隙可控制在0.1-0.2mm的合理区间,无需额外调整轴间距。在细节设计上,支架的所有棱边都做了R2的圆角倒钝处理,既避免装配过程中锐边划伤操作人员,也能消除铸造和机加工过程中的应力集中点,提升支架的抗疲劳载荷能力,在长期承受交变传动载荷的工况下,不会出现棱边位置开裂的问题。支架的轴孔内壁加工粗糙度达到Ra1.6,可直接压装标准轴套或者安装轴承,无需额外做衬套处理,安装面的平面度公差控制在0.03mm以内,保障支架固定后与安装基面完全贴合,不会因为安装面不平导致轴孔倾斜。实际选型使用时,需要注意匹配对应轴径的轴承规格,确认各轴孔的中心距与所搭配的传动齿轮、摆杆的安装尺寸匹配,安装时先将轴承、轴套等预装到支架对应的轴孔内,再将支架整体固定到安装基面上,最后穿入各转轴完成传动部件的装配,这种预装后整体安装的方式,可大幅降低现场装配的调试难度,尤其适合批量生产的专用设备装配场景,能有效压缩整机的装配工时,同时保障每台设备的传动机构装配精度一致性。
