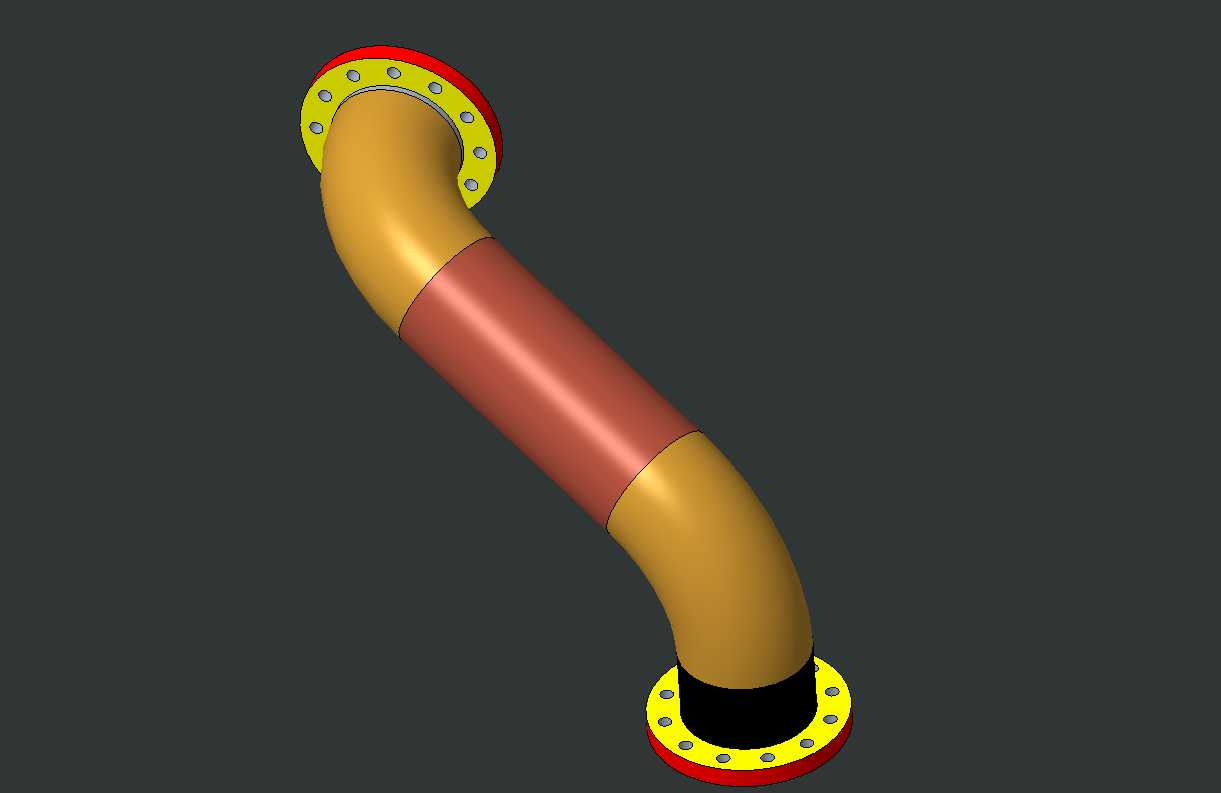

带法兰连接的双弯段相交曲线管路结构

　　这类带双弯结构的法兰连接管路，主要应用在工业流体输送系统的空间转向场景中，常见于化工介质输送管线、暖通空调水循环管路、车间压缩空气分支管路、小型液压系统的油路布设环节，用来解决两个存在空间错位的法兰接口之间的连通问题，避免管路强行对接产生的装配应力，减少管路接口处的泄漏风险。从实际使用场景来看，这类弯管不需要额外加装弯头拼接，一体成型的管身结构流道更顺滑，介质在管内流动时的局部阻力比拼接弯头管路低15%左右，能有效降低输送过程中的压力损失，尤其适合对流速稳定性有要求的流体输送工况，比如涂装生产线的涂料输送、食品加工车间的洁净流体输送，都能减少介质在管内的滞留残留。

　　设计过程中首先要确定两端法兰的安装基准，先锁定两个待连接接口的空间坐标，明确法兰端面的垂直度要求、螺栓孔的分度圆直径、法兰密封面的凸台高度，这些参数直接决定了管路两端的安装边界，一旦法兰对接面的角度偏差超过0.5度，安装时就会出现螺栓无法穿入、密封垫压合不均的问题。管身的走向完全依托相交曲线生成，不同于常规的固定半径圆弧弯管，这种基于相交曲线生成的管道路径，可以根据现场的安装避让需求灵活调整曲率，比如需要避开周边的设备支架、线缆桥架、其他并行管路时，不需要拆分多段管路拼接，直接调整相交曲线的控制参数就能得到连续顺滑的管身中心线，管身全程的壁厚保持均匀一致，不会出现拼接弯头处的壁厚突变问题，能避免管路长期承压时在拼接位置出现应力集中开裂的情况。

　　从安装边界来看，两端的带颈法兰采用标准凸面密封结构，法兰盘上的螺栓孔均匀分布，安装时不需要调整管路的周向角度就能和配对法兰对齐，适配常规的石棉橡胶垫、金属缠绕垫等密封件。管身的两个弯段曲率经过优化，弯曲半径控制在管径的2.5倍以上，符合工业管路设计的规范要求，既不会因为弯曲半径过小导致管身弯折处出现瘪管、通径缩小的问题，也不会因为弯曲半径过大占用过多的安装空间。管身表面做了分段的色标区分，实际生产中可以用来标识管内的介质类型，比如红色段代表高温介质、黄色段代表常规压力流体，方便后期运维人员快速识别管路属性。

　　建模过程中需要先搭建两个相交的基准曲面，通过曲面求交得到连续的空间曲线作为管路的中心轨迹，再以这条轨迹为路径做等直径的扫掠生成管身实体，之后在两端衔接法兰的颈部结构，保证法兰颈和管身的过渡位置做圆角处理，减少应力集中。法兰盘上的螺栓孔采用圆周阵列生成，保证每个孔的位置度符合装配要求，密封面的凸台高度预留0.2mm的压缩余量，安装后密封垫能被均匀压实。整个管路的实体模型做了全局的壁厚检查，所有位置的壁厚偏差控制在0.1mm以内，满足后续数控加工或者3D打印试制的精度要求，也可以直接导入流体仿真软件做流场分析，验证不同流速下管内的压力分布、湍流情况，为后续的管路选型提供数据支撑。在实际布设时，这类一体弯管的安装效率比拼接式弯管高40%左右，只需要在两端法兰处加装密封垫、穿入螺栓紧固即可完成安装，不需要现场焊接、打磨拼接焊缝，能大幅缩短现场施工的周期，也避免了现场焊接带来的焊渣残留、焊缝锈蚀影响管路内部洁净度的问题，尤其适合在有洁净要求的生产车间内使用。
