电机配套化油器组件结构设计方案

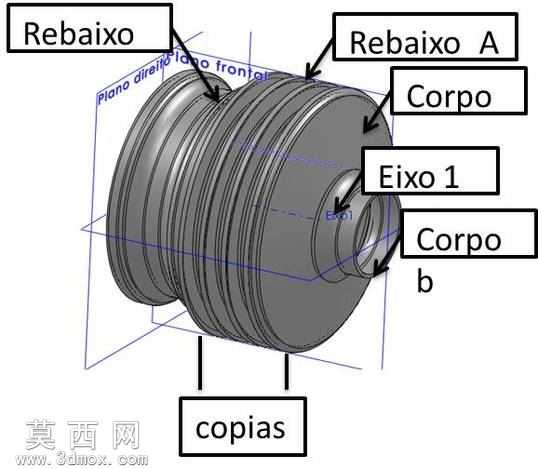

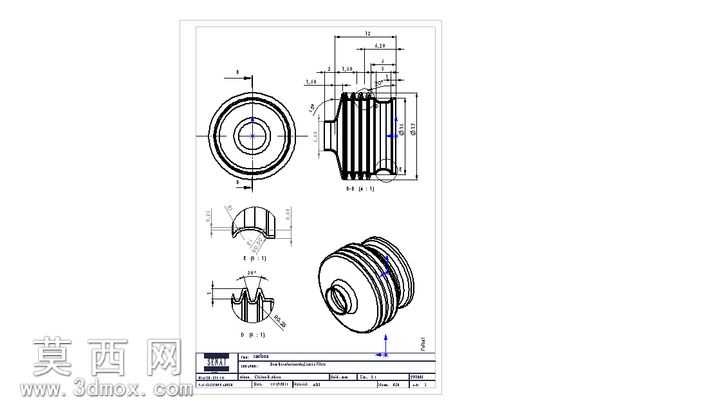

本作品为电机配套化油器组件的三维结构设计，整体建模过程严格遵循机械制图规范，先从核心零件的二维工程图提取尺寸参数，在三维建模环境中逐一完成每个单体零件的特征构建。建模时优先采用参数化草图驱动特征的方式，对化油器的环形端盖、波纹腔体、弧形接头、带槽轮盘等核心结构，分别通过旋转、拉伸、扫描、切除等基础特征命令完成主体造型，针对零件上的倒角、退刀槽、安装孔位等细节结构，严格对照工程图标注的尺寸公差进行参数设置，确保每个特征的尺寸精度符合机械加工的工艺要求。装配环节采用自下而上的装配逻辑，先将各个单体零件按照实际装配关系导入装配环境，通过同轴心、重合、平行等配合约束完成组件的整体装配，同时对装配体进行干涉检查，调整存在配合冲突的零件尺寸，保证整个组件装配后无结构干涉，各活动部位预留合理的运动间隙。材质配置方面，根据化油器组件不同零件的实际使用工况，为金属壳体类零件赋予铸铝材质，设置对应的金属粗糙度、反光度参数还原金属质感，为密封类零件赋予耐油橡胶材质，调整材质的透明度、凹凸纹理模拟橡胶件的表面特性，为紧固件类零件赋予镀锌钢材材质，还原标准件的真实外观效果。设计过程中充分考虑组件的装配工艺性与后期维护需求，将易损耗的密封接头、连接轮盘等结构设计为可单独拆卸的独立零件，既方便生产环节的模块化组装，也便于后期使用过程中的零件更换，同时在结构布局上预留了与电机主体对接的安装定位结构，保证组件与电机装配时的定位精度，减少装配调试的工作量。整体结构设计兼顾了功能实用性与加工可行性，所有零件的结构造型均符合常规机械加工的工艺要求，不存在无法加工的异形复杂结构，能够直接用于指导实际生产的零件加工与组件装配。
