带沥水卡位的一体化异形塑料置物托盘

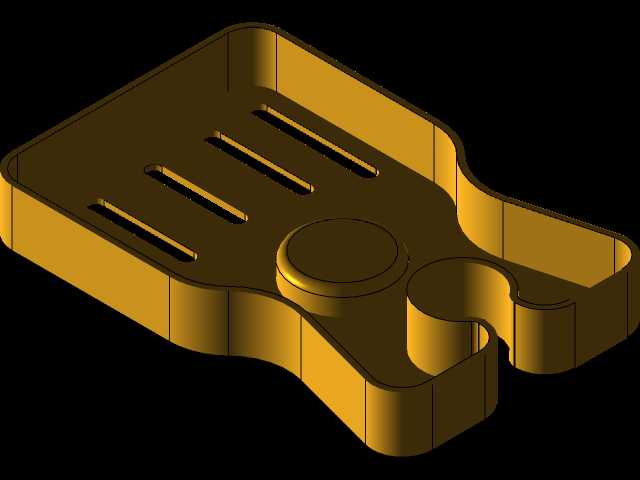

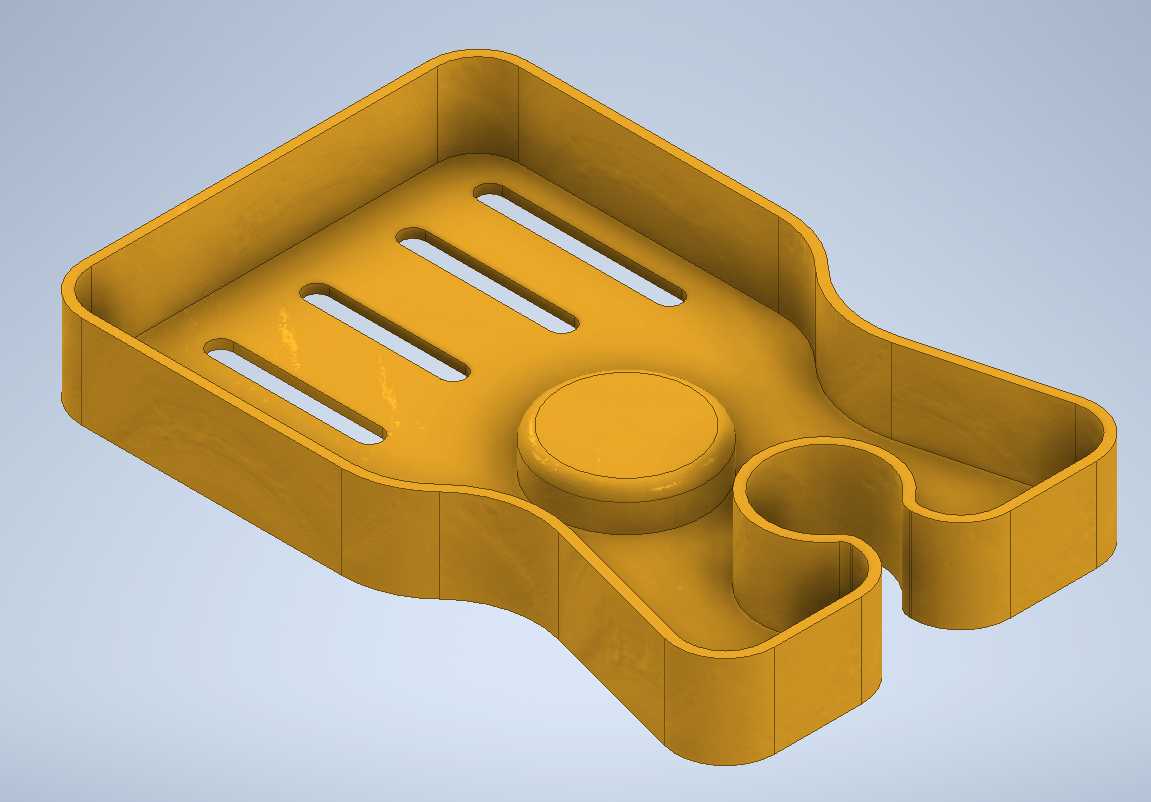

　　这款异形壳体结构的置物托盘，最初的设计需求来自小型桌面工位的工具与耗材收纳场景，在日常的装配、检修工位上，操作人员往往需要就近放置常用的小型工具、清洁耗材或是待组装的小尺寸零件，普通的方形托盘无法适配工位边角的异形空间，也没有针对性的分区卡位，零散物件容易在托盘内滑动混杂，取用效率低。设计时首先确定了抽壳的主体成型思路，整体采用等壁厚的塑料壳体结构，壁厚控制在均匀的2mm区间，既保证注塑成型时的材料流动性，避免出现缩痕、填充不足的缺陷，也能控制整体件的重量，满足桌面放置的承重需求，不会因为自重过大占用过多工位负载。托盘的整体轮廓做了异形切角处理，一侧的内凹圆弧卡位是专门为圆柱型耗材容器设计的，比如常用的酒精瓶、

　　润滑脂罐这类直径在60mm左右的圆柱物件，放入卡位后可以被侧壁完全限位，即使托盘受到轻微碰撞，圆柱物件也不会在托盘内滚动倾倒，避免耗材洒漏污染工位。托盘主体的平面区域开设了四条平行的长条形沥水槽，槽宽统一为8mm，长度根据区域空间做了差异化调整，槽边做了0.5mm的圆角过渡，避免清洁时残留的积液、碎屑积存在托盘平面上，使用后可以直接倾斜托盘将废液从沥水槽排出，不需要额外擦拭整个平面，减少工位清洁的工作量。中间凸起的圆形凸台高度为5mm，直径45mm，这个结构的作用是放置小型的圆形零件盒或是待加工的圆形工件，凸台的边缘做了1mm的倒角，方便工件快速对位放置，凸台表面做了微磨砂的平面处理，增加放置时的摩擦力，避免光滑的工件从凸台滑落。

　　托盘的所有外边缘都做了R3的圆角处理，没有尖锐的棱角，一方面是避免操作人员取放时被边角划伤，另一方面也能减少注塑件的应力集中，提升壳体的抗冲击性能，即使托盘从桌面高度意外掉落，也不会因为边角应力过大出现开裂。安装边界上，托盘的最大外轮廓长度为220mm，最大宽度为140mm，整体高度为30mm，异形切角处的最小宽度为80mm，可以适配大部分桌面工位的边角空余空间，不需要对现有工位做额外的改造，直接放置即可使用。壳体的底部做了四个高度1mm的点状支撑脚，分布在托盘的四个角位置，让托盘底部和桌面之间留出微小的间隙，避免托盘底部和桌面之间形成真空吸附，挪动托盘时不会因为吸附力过大带倒桌面的其他物件，

　　同时间隙也能让沥水槽排出的液体顺利流到桌面，不会积存在托盘底部。在结构细节上，抽壳操作时特意对卡位区域的侧壁做了局部加厚处理，因为这个区域是经常取放圆柱物件的受力位置，加厚到2.5mm的壁厚可以提升侧壁的抗形变能力，长期频繁取放也不会出现侧壁外扩变形、卡位失效的问题。长沥水槽的内侧边缘也做了轻微的拔模斜度，角度设置为1度，方便注塑成型时的脱模，同时也能减少槽内的残留污渍挂壁，清洁时更容易冲净槽内的杂物。托盘的内侧壁和底面的交接处全部做了R2的内圆角，没有直角死角，清洁时不会有杂物卡在边角位置，日常维护更加方便。实际应用中，这款托盘除了工业工位的收纳使用，也可以适配家用厨房的洗漱台、桌面的洗漱用品收纳，异形轮廓可以贴合台面的边角位置，沥水槽可以沥干洗漱用品上的残留积水，卡位可以放置圆柱型的漱口杯或是洗手液瓶，通用性较强。设计过程中反复调整了抽壳的壁厚均匀性，避免出现局部壁厚差过大导致的注塑翘曲问题，所有的加强结构都和主体壳体一体成型，不需要额外装配零件，减少了后续的装配工序，降低了单件的生产成本。
