双片式铰接连接吊耳结构设计

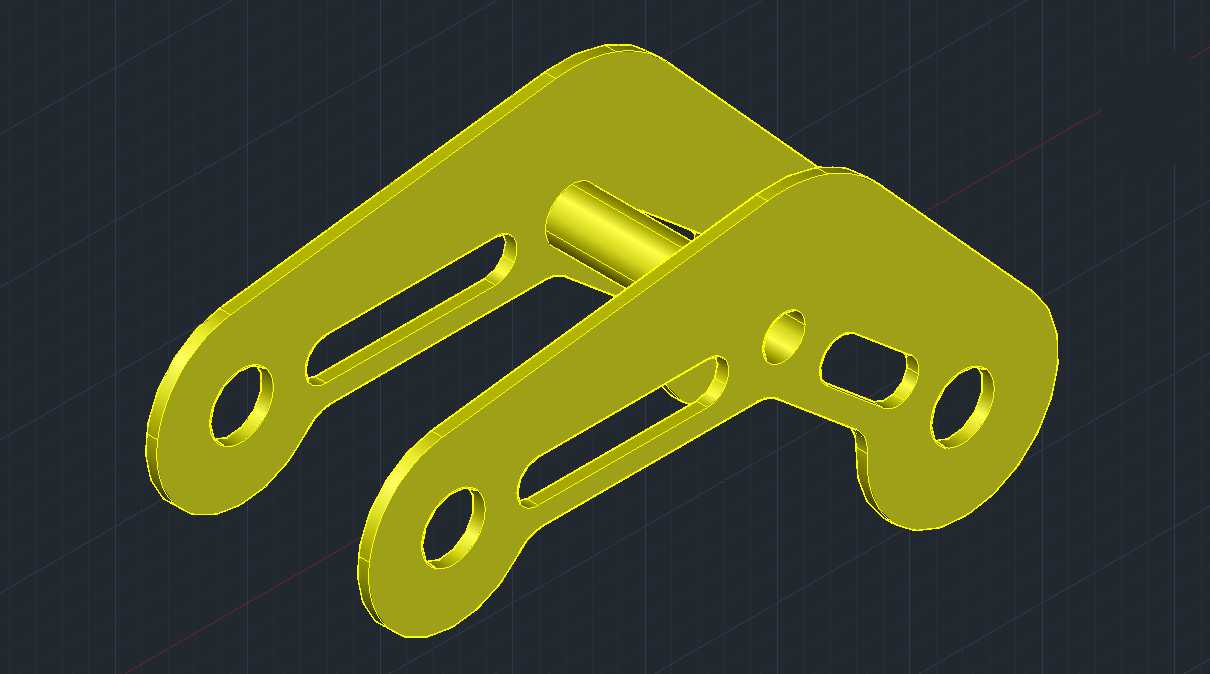

　　在各类需要实现部件间铰接转动、载荷传递的机械结构场景中，这类双片式铰接吊耳是应用频次极高的连接构件，常见于小型起重辅助挂点、农机具挂接结构、非标设备的活动连杆连接端、轻型工装的翻转限位部位，核心作用是通过中间销轴实现两个部件间的定轴转动，同时承担对应方向的拉压载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该构件采用对称双立板搭配中间销轴套的整体布局，两块成型立板平行布置，中间通过销轴套实现刚性连接，既保证了铰接部位的支撑宽度，避免销轴受载时出现单侧偏载弯折，又能通过立板上的不同孔位适配多种安装间距需求。立板上的长圆孔设计并非随意开设，这类长槽孔主要用于适配安装时的位置公差补偿，

　　在现场装配时如果对接部件的孔位存在小幅偏差，无需额外扩孔或修配，可通过长槽的调节余量快速完成装配，同时在部件受载产生小幅形变位移时，长槽也能提供一定的位移释放空间，避免刚性连接带来的应力撕裂。立板端部的圆孔为销轴安装孔，根据使用场景的载荷等级，可配套不同直径的圆柱销、开口销或者带孔销轴搭配挡圈实现轴向固定，孔位的边缘做了倒圆处理，一方面是去除冲压或铣削加工产生的毛刺锐边，避免装配时划伤操作人员或配套密封件，另一方面能降低孔位边缘的应力集中系数，在承受交变拉载荷时减少裂纹萌生的概率。中间的销轴套与两侧立板采用过盈配合压装后焊接固定，保证销轴套与立板的垂直度，避免铰接转动时出现卡滞、偏磨的问题，

　　销轴套的内孔精度需要满足对应销轴的间隙配合要求，通常选用H8/f7的配合公差，既保证转动灵活，又不会因间隙过大产生晃动冲击。从安装边界来看，该构件的整体厚度由两块立板厚度加中间销轴套的长度决定，安装时需要保证对接部件的连接端宽度小于两块立板的内侧间距，避免装配时出现干涉；立板上的安装孔中心距需要与对接部件的孔位匹配，长圆孔的长度方向需要与预期的位移调节方向保持一致，否则会失去公差补偿的作用。在实际选型应用时，需要根据额定工作载荷核算立板的最小截面强度，重点校核长圆孔端部到立板边缘的壁厚、销轴孔处的挤压强度，以及中间销轴套的抗剪切强度，避免过载时出现立板撕裂、销轴弯折的失效情况。这类构件通常采用Q235或者45号钢加工成型，

　　载荷等级较高的场景会选用40Cr材料做调质处理，表面做镀锌或者发黑防锈处理，适配户外或者潮湿工况的使用需求。不同于单片式吊耳结构，双片式的布局能让铰接点的受力更加均衡，销轴的受力形式从悬臂梁变为简支梁，同等载荷下可以选用直径更小的销轴，整体结构更加紧凑，在空间受限的安装场景中优势明显。设计过程中需要注意立板的折弯或成型圆角，避免直角弯折带来的应力集中，所有外露边缘都需要做钝边处理，焊接部位需要做焊后去应力处理，避免焊接残余应力导致构件使用过程中出现变形。在三维建模过程中，这类零件需要重点保证两侧立板的平行度、销轴套内孔与立板安装面的垂直度，以及各个孔位的位置度公差，建模时可以先绘制单侧立板的截面轮廓，通过拉伸生成实体后，通过镜像命令生成另一侧立板，再绘制中间销轴套的圆柱体，通过布尔运算合并实体后，对所有锐边做倒圆角处理，长圆孔的绘制需要保证两端圆弧与直边的相切约束，避免建模时出现曲面缝隙影响后续的工程图生成或者数控加工编程。
