摩托车通风浮动式制动盘转子结构

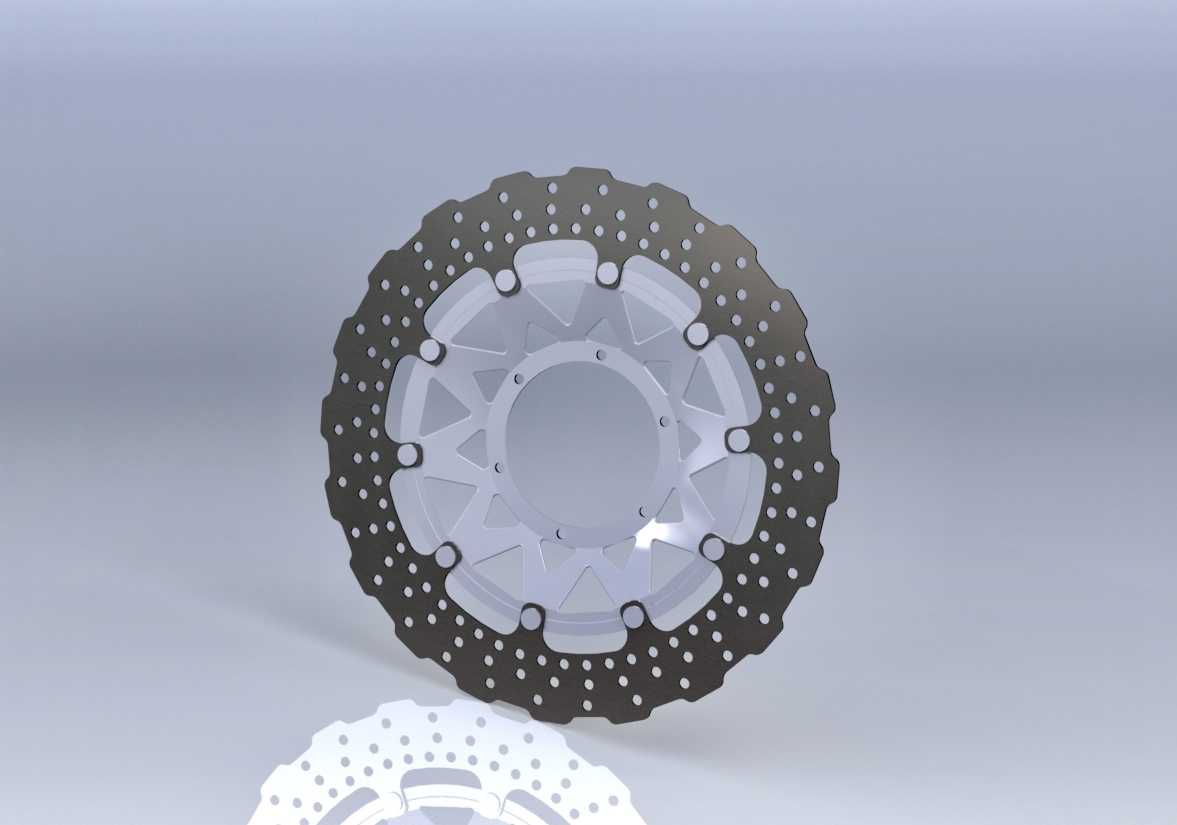

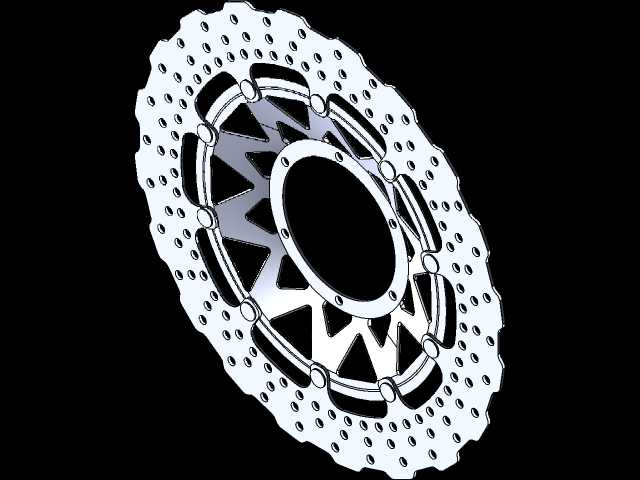

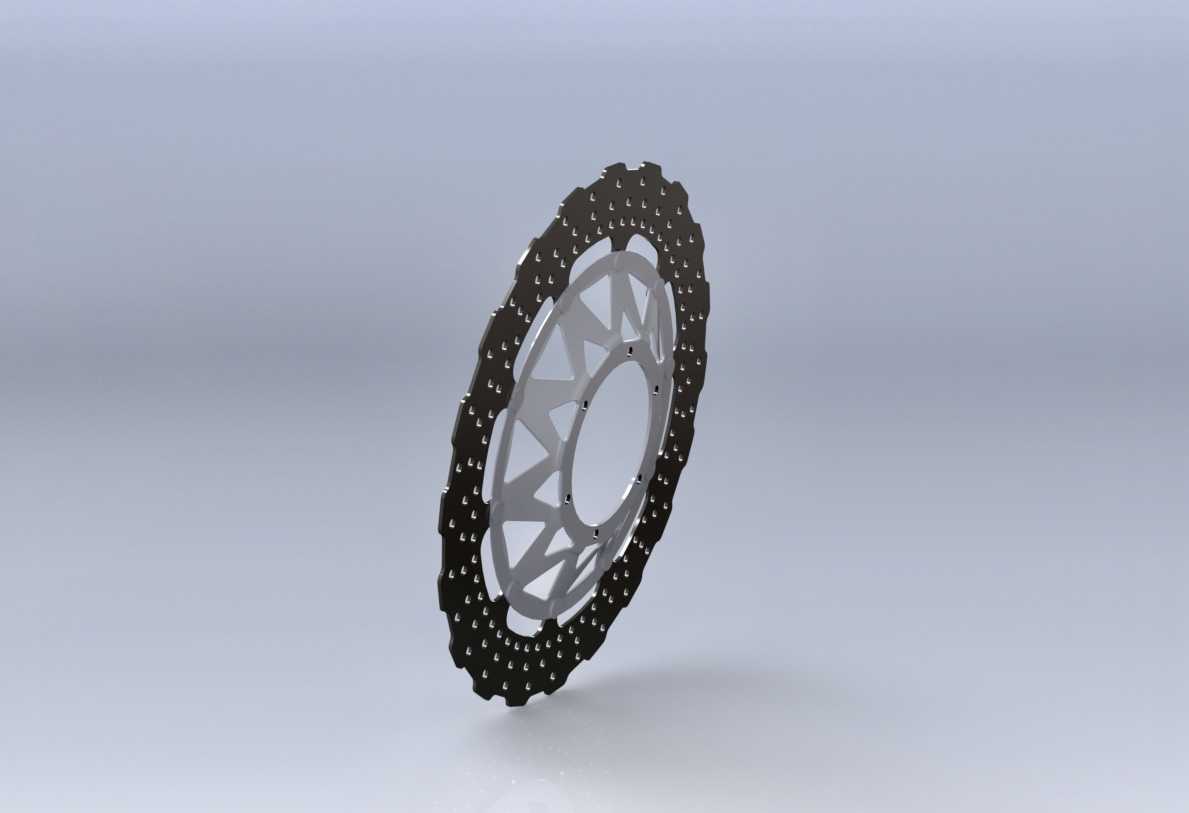

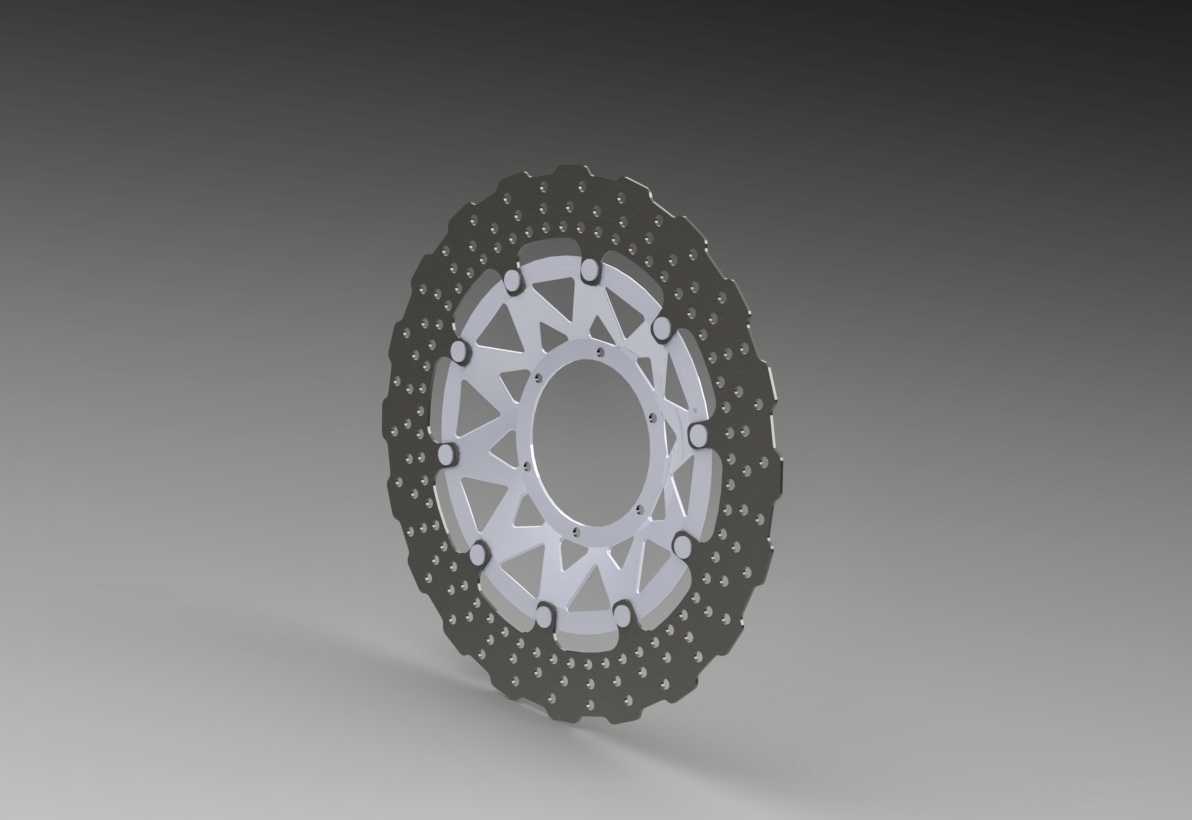

　　这款制动盘转子主要适配中小排量跨骑、踏板类摩托车的前轮制动系统，也可兼容同安装规格的电动两轮车、改装自行车的碟刹配置，日常骑行场景下承担车辆减速、驻车制动的核心功能，在频繁启停的城市通勤、连续制动的山路下坡工况下都能保持稳定的制动表现。从结构设计来看，采用内外盘分体浮动式结构，外盘为摩擦工作环，内盘为安装连接基座，两者通过周向均匀分布的浮动销连接，这种设计可以让摩擦环在受热膨胀时自由径向延展，避免高温下盘体翘曲变形导致的刹车抖动、制动力矩波动问题，同时浮动连接结构能抵消刹车卡钳安装位的微小形位公差，让刹车片与摩擦面的贴合更均匀，减少偏磨现象。外摩擦环采用波浪形外轮廓设计，周向布满密集的径向通风圆孔，

　　一方面波浪轮廓可以在盘体旋转时切割气流，配合通风孔形成贯穿盘体的空气流道，带走制动摩擦产生的热量，降低连续制动后的热衰退幅度，另一方面非整圆的轮廓可以在刹车片贴合时周期性刮除摩擦片表面的磨屑，避免磨屑在摩擦面堆积形成硬点导致刹车异响、盘体异常磨损。内安装基座采用轻量化的辐条式镂空结构，在保证安装位连接强度的前提下尽可能削减非受力区域的材料重量，降低轮组的旋转惯量，提升车辆的加速响应与操控灵活性，内圈的安装孔位按照标准轮毂螺栓分布圆设计，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后安装孔出现变形、开裂问题。从安装边界来看，盘体的总厚度控制在常规摩托车碟刹的标准间隙范围内，摩擦环的工作面平面度公差需要控制在0.

　　02mm以内，保证刹车时的线性手感，内圈安装孔的分布圆直径、螺栓孔径都匹配主流的单碟刹轮毂接口，不需要额外改装转接码即可直接替换同规格原厂制动盘。设计过程中需要重点考虑摩擦环的热容量匹配，根据对应车型的整备质量、最高车速计算单次紧急制动的能量负荷，确定摩擦环的径向宽度与厚度，避免热容量不足导致的高温开裂；同时浮动销的配合间隙需要控制在合理范围，间隙过大会导致刹车时存在虚位、异响，间隙过小则无法起到浮动补偿的作用，还要考虑不同材质的热膨胀系数差异，外盘采用耐磨铸铁材质保证摩擦系数稳定与耐磨性能，内基座采用铝合金材质降低重量，两种材料的膨胀量差需要通过浮动结构的活动量完全补偿。在实际装车使用中，

　　这款制动盘的摩擦面需要匹配对应摩擦系数的刹车片，避免硬度过高的刹车片导致盘体快速磨损，安装时需要保证盘体与轮毂端面的垂直度，否则会出现刹车拖滞、行驶中盘体偏磨的问题；日常使用中通风孔容易嵌入泥沙、碎石，需要定期清理避免孔道堵塞影响散热效率，同时要避免长时间冷水冲洗高温状态的制动盘，防止盘体骤冷出现淬火裂纹。
