带倾斜显示屏的自助结算操作终端柜体

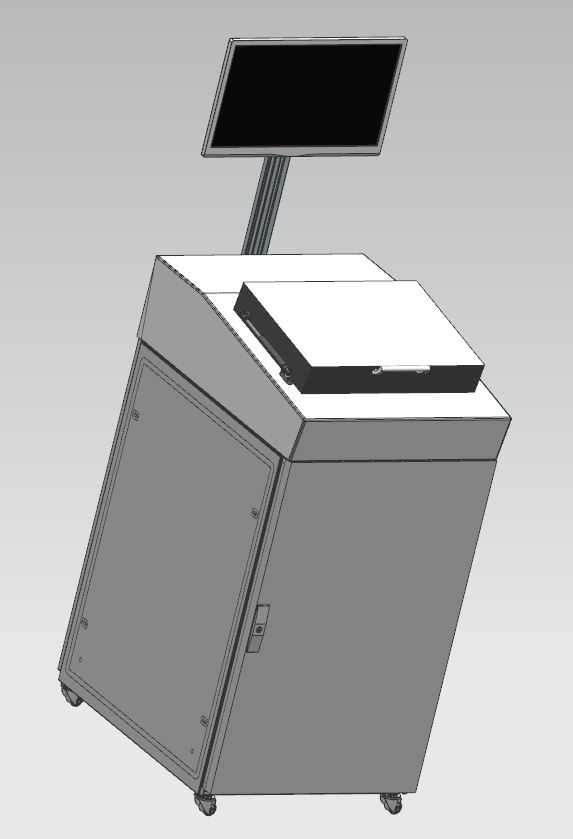

　　这款自助操作终端柜体的三维建模，完全围绕线下门店自助结算场景的实际使用需求展开，没有做多余的装饰性结构，所有外形和结构设计都服务于功能落地。从实际使用场景来看，这类柜体常部署在商超、连锁门店、政务服务大厅、医院缴费窗口旁，替代传统人工柜台完成结算、信息查询、凭证打印等操作，因此建模时首先考虑的是不同身高使用者的操作舒适度，将顶部显示屏的安装支架做了15度左右的向后倾斜设计，同时抬高显示屏安装高度，让站立操作的使用者无需低头就能清晰看到屏幕内容，避免长时间操作产生颈部疲劳。

　　柜体主体采用倾斜前门板的结构设计，而非传统的直角方正柜体，这一设计思路并非为了造型独特，而是考虑到站立操作时，使用者的腿部可以自然贴近柜体下沿，无需刻意保持较远的站立距离，伸手就能碰到台面上的操作区域，符合人体工程学的操作距离要求。前门板采用整板钣金折弯结构，侧边预留了门锁安装位，日常维护时可以直接打开前门板，对内部的主机、电源、打印模块、走线槽进行检修，不需要挪动整个柜体，也不用拆卸顶部的显示屏结构，大幅降低后期运维的拆装难度。

　　柜体底部预留了四个脚轮的安装位，同时配套设置了可调支撑脚结构，日常移动时可以降下脚轮推移设备，到位后升起脚轮用支撑脚调平，既解决了重型柜体移位困难的问题，也避免脚轮长期承重导致的柜体偏移、晃动问题。台面部分做了内凹的设备安装区，可以放置扫码平台、小票打印机、身份证读卡器等外设，安装区的边缘做了凸起的挡边，防止外设滑落，同时预留了穿线孔，所有外设的连接线都可以通过穿线孔进入柜体内部，不会裸露在台面上影响整洁度。

　　建模过程中严格控制了安装边界尺寸，整体宽度控制在700mm以内，深度控制在800mm以内，高度控制在1200mm，加上显示屏的总高度不超过1600mm，这个尺寸区间既可以保证内部有足够的空间放置标准ATX主机、电源模块、备用电池组，也能适应大多数门店的通道宽度，不会占用过多的公共通行空间。显示屏支架采用方管焊接结构，和柜体台面的连接位置做了加强筋设计，避免长期触碰显示屏导致支架松动，支架内部预留了穿线通道，显示屏的供电线、信号线可以从支架内部穿入柜体，完全隐藏走线，避免线材外露被拉扯损坏。

　　柜体的侧板和背板都做了可拆卸的散热孔结构，对应内部主机、电源的发热位置预留了通风口，不需要额外加装散热风扇就能形成自然对流散热，降低设备运行的噪音，适合在需要安静环境的服务场所使用。门板和柜体框架的连接采用隐藏式合页，从外部看不到合页结构，既提升了柜体的整体美观度，也避免合页外露被人为破坏。台面的边角位置全部做了R10的圆角处理，防止使用者磕碰受伤，符合公共区域设备的安全设计要求。

　　从结构设计的合理性来看，整个柜体的钣金拆分都遵循了常规钣金加工的工艺要求，所有折弯边都预留了足够的折弯余量，没有出现无法加工的倒扣结构，焊接位置都设计在内部非外观面，外部看不到焊接痕迹，后期表面做喷塑处理就能获得平整统一的外观效果。内部预留了多层安装板的固定孔位，可以根据不同的使用需求灵活调整内部层板的高度，适配不同尺寸的功能模块，比如增加纸币识别器、银行卡读卡器等组件时，不需要重新改动柜体主体结构，只需要调整层板位置就能完成适配，大幅提升了柜体的通用适配能力。
