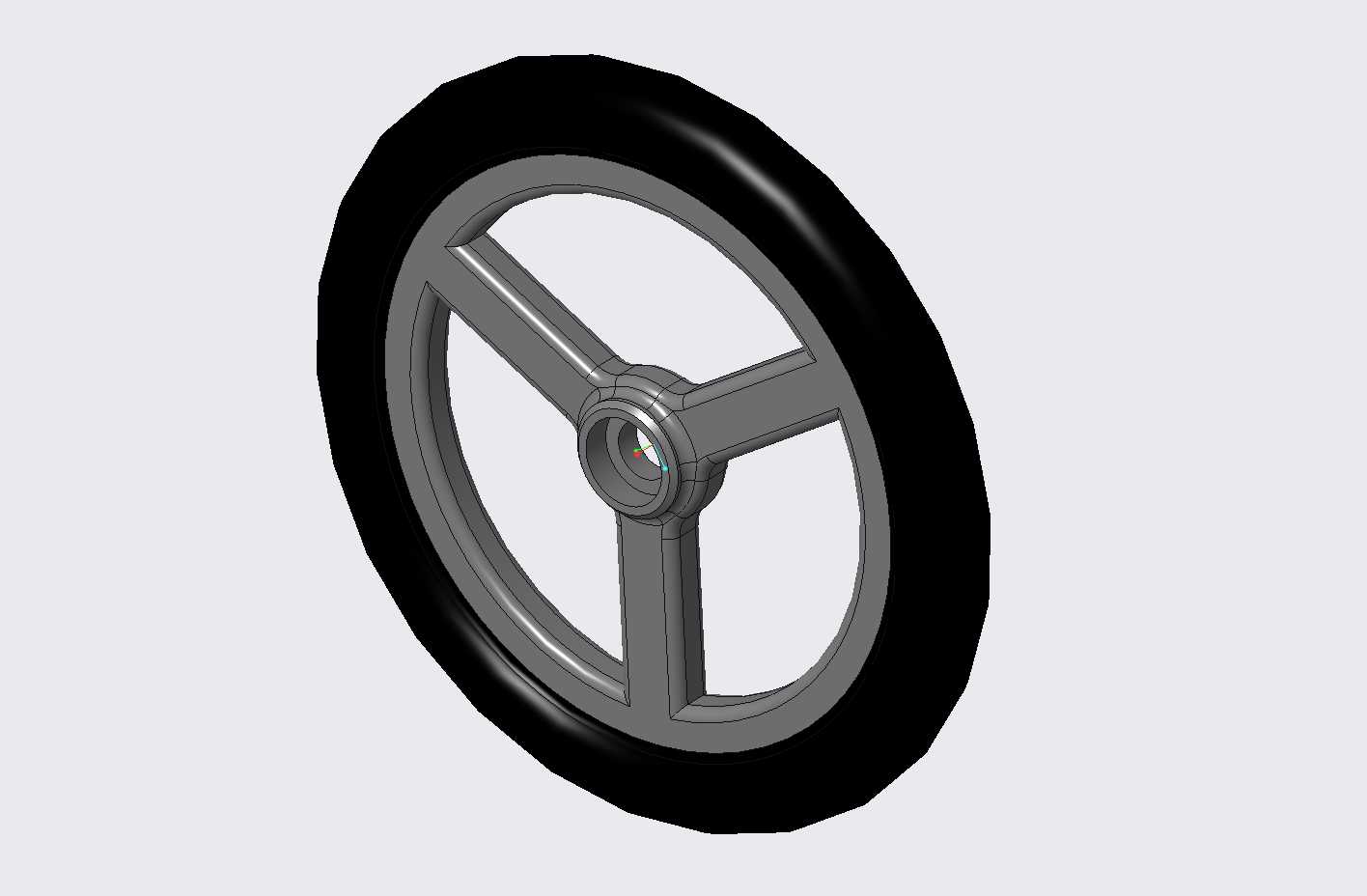

三辐式橡胶包覆车轮结构设计

　　在小型代步载具、低速物料转运设备、实训教学台架的行走系统设计中，车轮作为直接接触地面、传递承载载荷与行走动力的核心部件，其结构合理性直接决定设备运行的平稳性、转向灵活性与长期使用的耐磨表现。这款三辐式结构的车轮，在设计阶段就针对低速行走场景的实际需求做了针对性的结构优化，没有照搬高速乘用车辆的复杂轮辋结构，而是采用了辐条与轮毂一体式的刚性支撑结构，外圈搭配实心橡胶包覆层，兼顾了结构强度与地面缓冲能力。

　　从实际应用场景来看，这类车轮既可以适配小型电动代步车型的非驱动轮位，也可以用于车间内轻型转运推车、AGV导引小车的从动轮组，还能作为机械教学实训中的结构演示样件，帮助学习者理解轮式行走部件的载荷传递路径。设计过程中首先明确了核心的功能边界：作为低速行走部件，不需要考虑高速行驶下的动平衡精度冗余，但必须保证静态承载下的辐条受力均匀，避免长期偏载导致的辐条形变；橡胶轮面需要具备足够的摩擦系数，在平整水泥地面、环氧地坪、硬质铺装路面上行走时不会出现打滑，同时橡胶材质的硬度控制在邵氏65-70度区间，既不会因为过硬导致行走颠簸，也不会因为过软造成轮面过度形变增大行走阻力。

　　结构设计上，中心轮毂位置设置了标准的轴承安装腔，腔体内径按照常用的深沟球轴承外径尺寸做公差匹配，安装时可以直接压入对应规格的轴承，再通过轮轴与设备的行走支架连接，不需要额外做转接结构，降低了安装环节的适配成本。三根辐条采用等角度120度分布的结构形式，相比多辐条设计，这种三辐结构在同等材料用量下具备更高的抗扭转刚度，辐条的截面采用带圆角的矩形截面，避免了直角截面带来的应力集中问题，在承受垂直方向的冲击载荷时，应力可以沿着辐条平滑传递到轮毂位置，不会在辐条与轮辋的连接处出现应力断裂隐患。外圈的橡胶层与内侧的金属轮辋采用嵌入式结合设计，金属轮辋的外圆周面设置了两道环形卡槽，橡胶包覆层在成型时直接嵌入卡槽内，避免长期行走过程中橡胶层与金属轮辋出现相对滑动、脱层的问题。

　　从安装边界来看，这款车轮的轴向宽度控制在适配常规轻型轮架的尺寸范围内，中心安装孔的轴线与轮辋的径向跳动公差控制在0.2mm以内，安装后不会出现行走时的轮面偏摆问题。轮面的外轮廓采用微圆弧的面型设计，与地面接触时形成窄条形的接触斑，既保证了足够的接触面积降低接地比压，也能在转向时减少轮面与地面的滑动摩擦，让转向操作更加轻便。在细节处理上，轮毂的轴承安装腔外侧设置了防尘挡边，可以阻挡地面的灰尘、碎屑进入轴承内部，延长轴承的维护周期；辐条与轮毂、轮辋的连接位置全部做了圆角过渡处理，在铸造或者注塑成型过程中不会出现充型不满的问题，也减少了使用过程中应力集中导致的结构失效风险。

　　针对不同的使用场景，这款车轮的结构还具备一定的改型空间：如果用于需要更高承载能力的场景，可以适当增加辐条的截面厚度，提升金属轮辋的壁厚，同时调整橡胶层的配方提升耐磨性能；如果用于对静音有要求的室内场景，可以在橡胶层材质中添加发泡成分，降低行走时的滚动噪音。整个结构的设计没有冗余的复杂特征，所有的结构尺寸都围绕实际装配与使用需求设定，既满足了三维建模练习中参数化设计的训练要求，也具备直接落地生产的结构合理性，能够直接适配多数低速轻型行走设备的轮组选型需求。
