线棒式手动作业工位支架结构设计

　　这套手动作业支架采用精益管（线棒）搭配标准连接件搭建，是面向车间手动装配、检测、物料暂存场景设计的工位承载结构，整体采用无焊接的组合式装配方案，所有管段通过压铸接头配合顶丝锁紧固定，无需复杂加工即可完成组装，后期调整工位布局、改动功能模块时仅需松卸顶丝即可调整管段位置或增减构件，适配多品种小批量生产模式下的工位快速迭代需求。

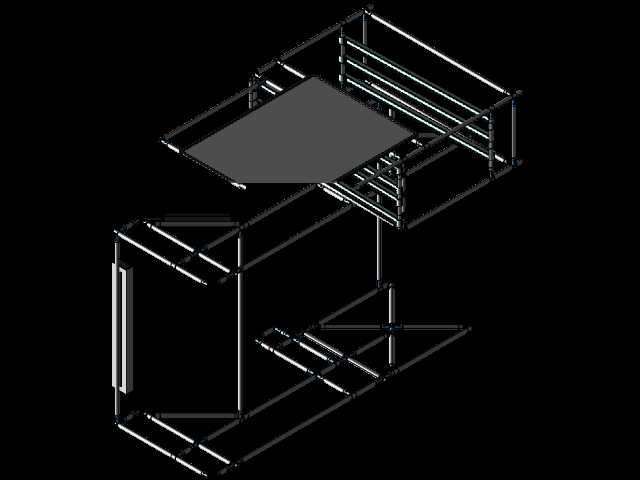

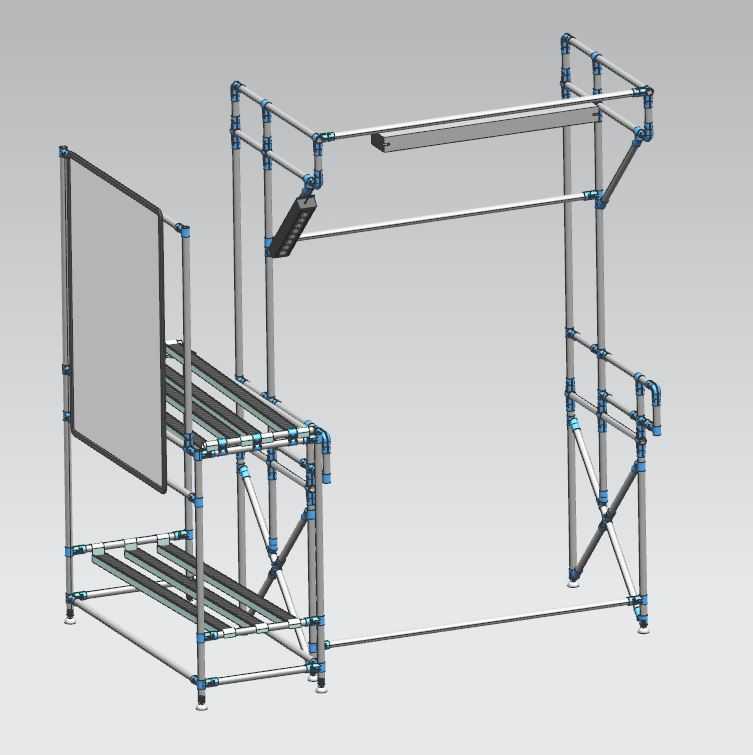

　　从结构布局来看，支架主体采用矩形框架作为承载基础，底部框架四角配置可调脚杯，可适应车间地面存在的30mm以内高度差，调平后整体框架的平面度可控制在1mm/m范围内，避免作业时台面板出现倾斜导致物料滑落、作业基准偏移。底部设置两层平行的流利条置物层，流利条采用滚轮式结构，放置待加工工件或周转箱时可依靠重力实现物料的先进先出，层间间距预留220mm操作空间，方便作业人员取放底层物料时不会出现卡滞，置物层边缘设置限位挡条，避免周转箱滑动超出层架边界掉落。

　　支架左侧竖向安装一块防静电作业看板，看板采用硬质PVC板材制作，表面可吸附作业指导书、工艺卡片，看板通过可旋转连接件固定在竖向线棒上，可根据作业人员的站立位置调整看板倾斜角度，角度调节范围覆盖0到45度，避免光线反射导致看板内容看不清。支架上部设置两根横向悬臂杆，靠前的悬臂杆用于安装作业照明灯具、气动工具平衡器或者防静电手腕带接地挂点，靠后的悬臂杆可挂载物料盒、工具挂钩，悬臂杆与竖向立柱之间加装斜向加强杆，抵消悬臂挂载重物时产生的下倾力，按照常规工位挂载需求，单根悬臂的额定挂载重量不超过15kg，满足手动作业时的工具、小批量物料挂载需求。

　　支架右侧的竖向框架设置横向扶手杆，扶手杆高度距离站立地面1050mm，符合成年人站立作业时的手部扶持高度，作业人员长时间站立作业时可借助扶手调整身体姿态，降低疲劳感，扶手杆下方设置斜向交叉的支撑杆件，提升框架整体的抗扭刚度，避免人员扶持时框架出现侧向晃动。整体支架的安装边界控制在长1800mm、宽800mm、高1900mm范围内，不会占用过多车间通道面积，框架所有外露管端均安装塑料端盖，避免管边毛刺划伤作业人员，所有连接件的外露顶丝均采用内嵌式设计，不会勾挂作业人员衣物。

　　设计过程中优先考虑了工位的人机工程学匹配，站立作业面的高度设置为850mm，适配国内多数成年作业人员的站立操作高度，作业时手臂自然下垂即可触及台面上的工件，无需抬臂或者弯腰操作。整体结构没有采用一体化焊接设计，所有构件均为标准件，单套支架的组装时间可控制在2小时以内，后期如果需要调整工位功能，比如增加电动螺丝刀挂架、零件分拣槽、质检仪器放置台，仅需在现有框架上增加对应线棒段和连接件即可完成改造，无需重新制作整体框架，大幅降低工位调整的成本和周期。在承载性能方面，整体框架的额定静载荷可达200kg，满足手动作业场景下的工件、工具、物料放置需求，框架的侧向抗倾覆力矩经过核算，在单侧挂载15kg重物时不会出现倾翻风险，无需额外打膨胀螺栓固定地面，方便车间根据生产计划随时调整工位排布。
