方形多孔定位夹具端板结构设计

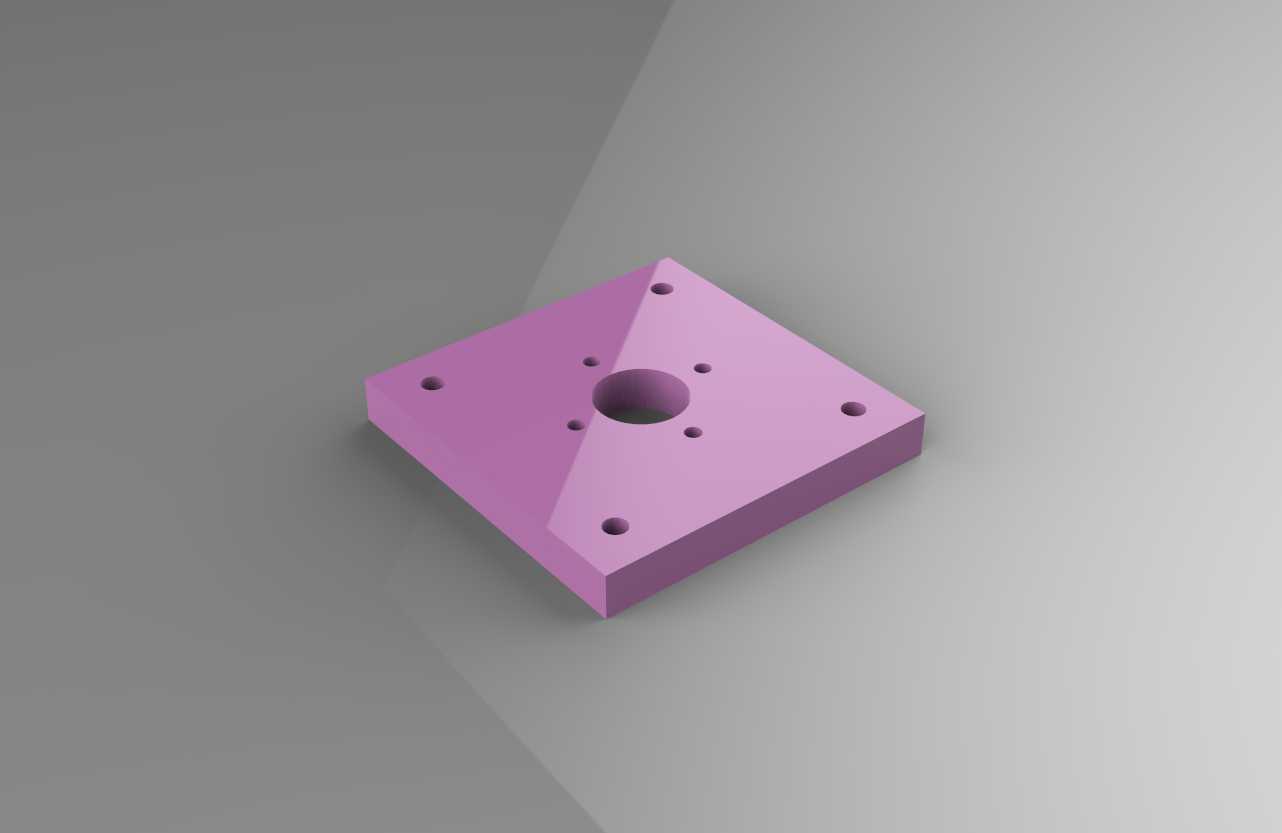

　　在工装夹具的装配体系里，这类方形端板是整套夹具的基础定位承载件，常见于自动化产线的工位定位、机加工工序的工件装夹、检测工位的基准固定场景，是夹具组件里直接对接工件、传递装夹定位精度的核心结构件。从实际使用场景来看，这类端板多安装在夹具底座的最上层，上表面直接承接待加工或者待装配的工件，周边的通孔用来穿装锁紧螺栓，中心的大孔既可以作为工件定位销的避让孔，也可以作为加工排屑、气路通路的预留通道，部分场景下还会在中心孔内镶装定位衬套，用来提升反复装夹的定位精度，减少端板本体的磨损。

　　设计这类端板的时候，首先要匹配整套夹具的安装边界，方形的外形是为了适配常规矩形夹具底座的安装空间，四个角附近的安装孔位采用对称布局，保证锁紧之后端板的受力均匀，不会因为单侧锁紧出现翘曲变形，影响上表面的平面度。端板的厚度需要根据承载工件的重量、装夹时的切削受力来核算，太薄的话长期受夹紧力和切削振动会出现形变，太厚则会增加整套夹具的整体重量，抬升工位的负载，也会压缩上方工件的装夹操作空间。上表面的平面度是核心精度指标，一般会在粗加工之后做时效处理消除内应力，再进行精磨，保证和工件或者定位元件贴合的时候没有间隙，避免定位出现偏差。

　　孔位的布局逻辑完全围绕装夹需求展开，中心大孔的直径要匹配对应工位的定位销外径或者避让需求，周边环绕的小孔是用来安装辅助定位销、小型压紧元件的接口，四个角的通孔是端板自身和底座连接的固定孔，孔位的位置公差需要严格控制，保证端板更换的时候不需要重新调校就能直接复位，适配批量生产里的快换需求。这类端板的材质一般会根据使用场景选择，常规机加工场景用45号钢调质处理就能满足强度和耐磨性要求，如果是有防锈需求或者洁净车间使用的场景，会选用不锈钢材质，部分轻量化需求的场景也会采用硬质阳极氧化的铝合金材质，降低整套夹具的自重。

　　实际装配的时候，端板和底座之间会通过定位销做初定位，再用螺栓锁紧，锁紧的时候需要按照对角线顺序分次拧紧，避免端板出现内应力导致上表面不平。日常使用中，这类端板的磨损主要集中在和工件接触的上表面以及孔位内壁，所以设计的时候会预留一定的修磨余量，当表面出现划痕或者磨损超差的时候，可以通过精磨上表面修复精度，孔位磨损超差的时候可以镶套修复，延长整套夹具的使用寿命。在多工位转盘夹具、焊接夹具、组装夹具里，这类端板都是标准化的基础元件，不同工位只需要更换端板上的定位元件就能适配不同型号的工件，大幅降低整套夹具的改造成本，缩短产线换型的调试时间。

　　从安装边界来看，这类方形端板的外形尺寸一般会比下方的夹具底座单边小5到10毫米，避免端板边缘突出底座造成磕碰，也方便安装的时候调整位置。端板上所有孔位的边缘都做了倒角处理，一方面是去除加工毛刺避免划伤操作人员，另一方面也方便螺栓、定位销的导入，提升装配效率。中心孔的下端一般会做沉孔处理，避让底座上的凸台或者固定螺栓头部，保证端板和底座的贴合面完全接触，不会出现虚接的情况。在有气检需求的夹具里，这类端板内部还会加工气路通道，通过上表面的小气路孔检测工件是否装夹到位，这时候端板的厚度还要满足内部气路钻孔的壁厚要求，避免气路击穿或者漏气。
