汽车电子产线针脚检测专用设备结构

　　在汽车电子零部件的生产链路里，PCB完成外壳组装后的针脚导通检测是装车前的核心质控节点，这类检测设备的设计逻辑完全围绕产线的实际工况展开，没有冗余的装饰性结构，所有构件的排布都服务于检测效率与准确率的提升。设备的检测工位直接对接上游组装工位的出料轨道，不需要额外增设中转接驳结构，待检测工件从组装工位流出后可直接滑入检测定位区，定位槽的轮廓完全匹配塑料外壳的外形公差，定位精度控制在0.02mm以内，确保探针组能够精准对准PCB上的每一个针脚触点，不会出现偏针、滑针的情况。设备的探针模组采用模块化快拆设计，不同型号的PCB对应不同的探针安装板，换型时只需要松开两个锁紧旋钮即可完成模组更换，单批次换型时间不超过五分钟，

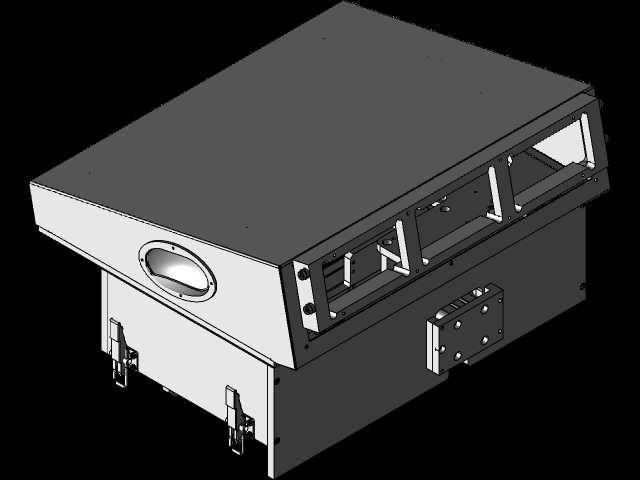

　　适配多品种小批量的汽车电子零部件生产需求，探针的行程设置为3mm，初始压力控制在0.8N，既能够保证针脚与探针充分接触导通，又不会因为压力过大戳弯细针脚，也不会因为压力不足出现接触不良的误判。设备的主体框架采用4040工业铝型材搭建，整体安装边界控制在长650mm、宽420mm、高380mm的范围内，能够直接嵌入现有产线的台架空位，不需要对原有产线进行大规模改造，框架底部设置四个可调脚杯，可根据产线台面的高度差调整设备水平度，调整范围为±15mm，适配不同高度的产线接驳需求。检测回路部分集成在设备内部的安装腔体内，布线全部采用线槽规整排布，每个检测通道对应独立的信号指示灯，出现针脚虚焊、脱焊、触点偏移的不良品时，

　　对应通道的指示灯会亮起，同时设备输出拦截信号给下游的分料机构，将不良品自动分流到返修通道，不需要人工逐一排查不良点位，大幅降低质检人员的工作强度。设备的操作侧没有设置复杂的操作面板，只保留一个启动按钮与一个复位按钮，操作人员只需要在首次调试时设置好检测参数，日常生产时不需要反复调整参数，工件放入定位槽后设备自动触发检测流程，单工件检测时长不超过两秒，完全匹配上游组装工位的生产节拍，不会成为产线的产能瓶颈。在结构设计阶段，特意将检测区域的上方设置为透明亚克力防护板，既能够阻挡外部灰尘落入探针区域影响检测精度，又能够让操作人员直观看到内部的检测状态，出现卡料、探针卡滞的情况时可以第一时间发现处理。

　　设备的气源接口与信号接口全部设置在设备后侧，与产线的气源管路、信号总线对接时不会占用操作侧的空间，管线排布整齐不会出现管线缠绕影响操作的问题。考虑到车间生产环境可能存在的切削液飞沫、灰尘堆积问题，设备的所有电气接口都采用IP54以上的防护等级，探针模组的上方设置有气吹嘴，每完成十个工件的检测就会自动喷出高压气体清理探针表面的浮尘与氧化物，延长探针的使用寿命，减少日常维护的频次。这类检测设备不需要复杂的视觉算法辅助，完全依靠物理接触式的导通检测完成针脚状态判断，相比视觉检测方案成本更低，检测稳定性更强，不会因为车间光线变化、工件表面反光出现误判，非常适合汽车电子零部件这类对可靠性要求极高的生产场景，能够彻底杜绝针脚不良的产品流到整车装配环节，避免后续装车后出现电路故障引发的安全隐患。设备的安装底板采用10mm厚的电木板加工，绝缘性能优异，不会出现检测回路漏电干扰检测结果的情况，所有金属结构件都做了阳极氧化处理，长期在车间环境下使用不会出现锈蚀掉屑的问题，不会对PCB板造成二次污染。
