斜口式工业物料收纳框结构设计

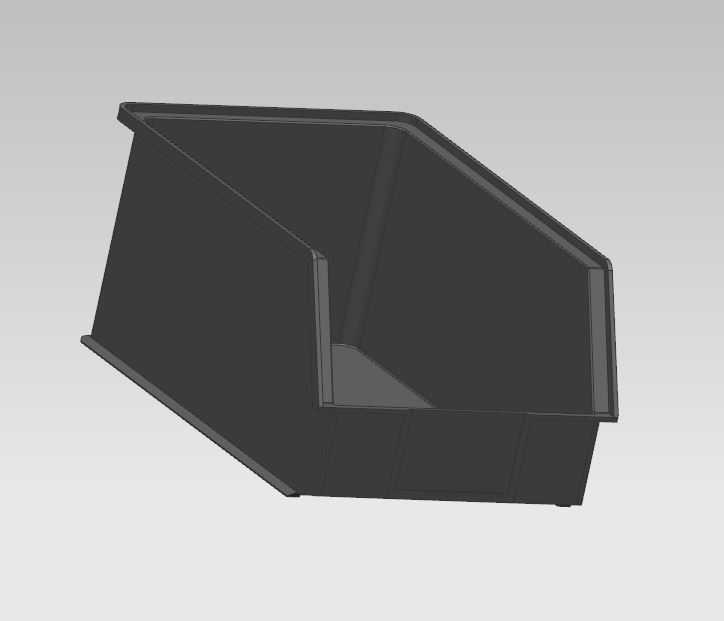

　　在离散制造车间的工位旁、自动化立体仓库的流利条货架上、装配线的物料补给点位，这类斜口结构的收纳框是提升物料存取效率的核心基础配件，区别于普通直壁周转箱，斜切的开口设计能让作业人员无需大幅度抬臂或调整视线，就能直接取放框内的小型零件、紧固件、半成品组件，尤其适配高频次取料的装配工位，能有效减少取料动作的冗余幅度，降低长时间重复作业带来的操作疲劳。从结构设计逻辑来看，这款收纳框采用一体化的斜壁成型思路，开口端的斜切角度经过反复适配，既保证了框体堆叠时的嵌套兼容性，又避免了角度过陡导致的物料滑落问题，框体的侧壁做了等距的加强筋布局，沿着侧壁受力方向延伸的筋条能在不额外增加壁厚的前提下，提升框体堆叠时的侧向抗形变能力，毕竟在仓储场景中，

　　满载的料框往往需要多层叠放，侧壁的抗弯强度直接决定了存储的安全冗余。框体的底部做了微凸的定位止口结构，叠放时上层框的底部止口能刚好嵌入下层框的开口内缘，避免搬运或者货架震动时出现料框滑落的情况，同时止口的间隙经过精准控制，空框嵌套时能保证足够的叠入深度，压缩空框存储的占用空间，满载叠放时又不会出现上下框卡滞难以分离的问题。这款料框的外形尺寸为105mm×150mm×75mm，属于小规格的工位级收纳容器，适配流利条货架的标准滑道间距，安装时可以直接放置在流利条上，依靠重力实现物料的先进先出补给，也可以配合挂钩配件挂在工位旁的方孔挂板上，不占用工作台的操作台面空间。框体的内壁做了顺滑的圆角过渡，没有尖锐的直角结构，

　　一方面能避免取放零件时尖角划伤作业人员的手部，另一方面也能减少细小零件在角落的卡滞，清理框体时不会出现清洁死角。开口处的边缘做了卷边强化处理，整个开口周圈的卷边结构相当于一圈加强圈梁，能提升框体开口的抗变形能力，即便是满载时抓取开口边缘搬运，也不会出现开口外翻的形变问题。在实际的生产场景中，这类小规格料框主要用来存放M3-M12规格的紧固件、小型电子接插件、机加工小零件、装配用的辅助工装配件，不同颜色的同结构料框还可以做物料的分类标识，比如红色框放置不合格品、黄色框放置待检件、蓝色框放置合格合格品，实现生产现场的目视化管理。设计过程中还考虑了料框与自动化设备的适配性，框体的外部尺寸公差控制在±0.5mm以内，

　　能适配自动化立体仓库的料箱抓取机械手的定位精度，配合自动输送线完成物料的自动补给，不需要额外做定制化的载具改造。框体的斜壁角度还兼顾了标签粘贴的需求，斜面上预留的平整区域可以粘贴物料标识条码或者RFID标签，扫码设备可以直接从正面读取标签信息，不需要调整料框的摆放角度，适配数字化车间的物料管理需求。从受力角度分析，料框的底部壁厚略大于侧壁，满载放置时底部的受力能均匀传递到放置面，不会因为局部应力集中导致底部开裂，侧壁的斜度设计也让料框在受到侧向撞击时，能通过斜壁的微小形变分散冲击力，避免硬脆材质出现碎裂问题。这类收纳框的结构看似简单，但每一处尺寸细节都对应着实际生产场景的使用需求，小到卷边的弧度、止口的间隙，大到整体的斜角、加强筋的布局，都需要结合实际的操作习惯、仓储条件、设备适配要求反复调整，才能在成本控制、结构强度、使用体验三者之间找到最优的平衡点。
